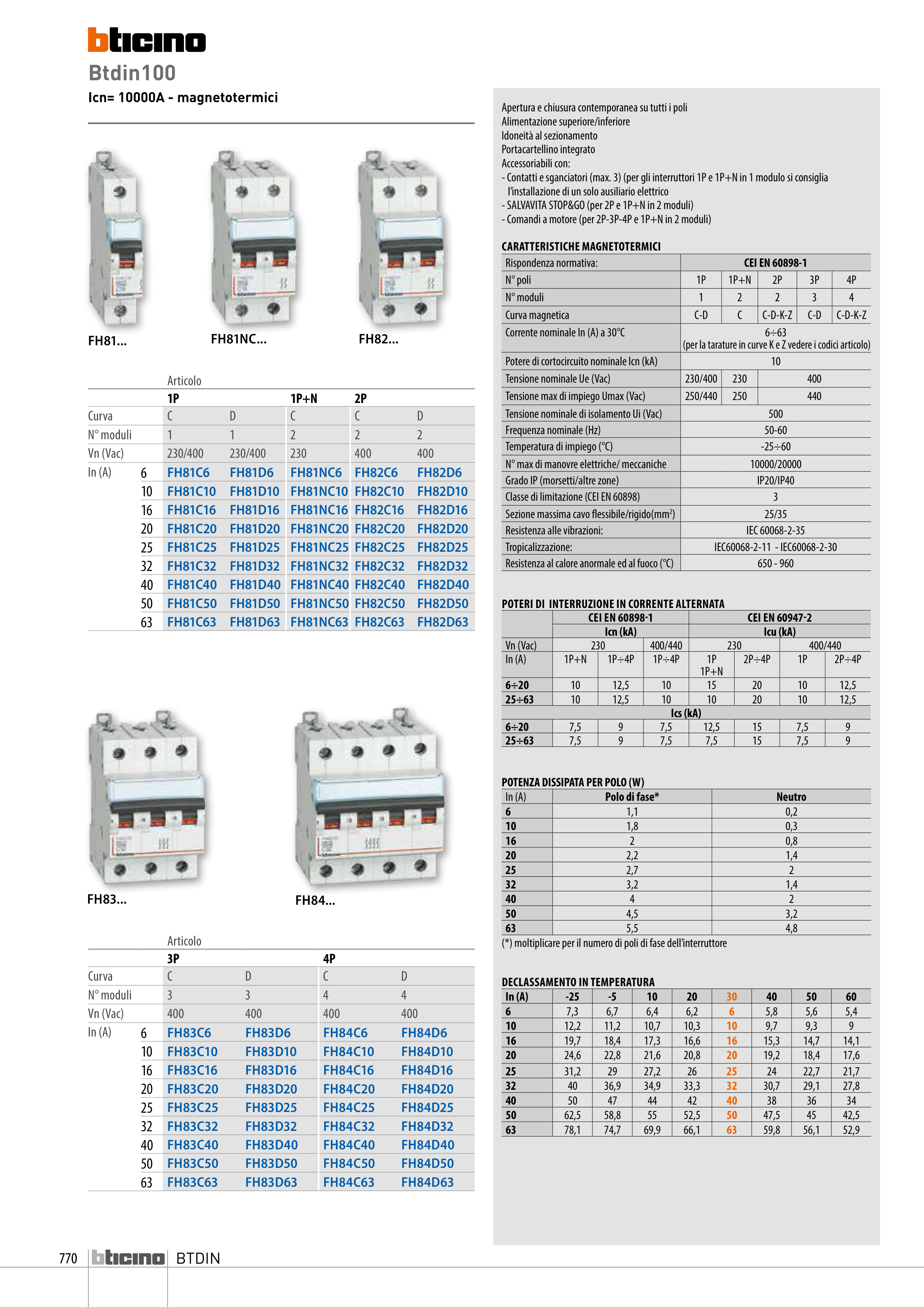

Btdin100
Icn= 10000A - magnetotermici
FH81...
FH81NC...
FH83...
FH82...
FH84...
CARATTERISTICHE MAGNETOTERMICI
Rispondenza normativa:
CEI EN 60898-1
N° poli
1P
1P+N
2P
3P
4P
N° moduli
1
2
2
3
4
Curva magnetica
C-D
C
C-D-K-Z
C-D
C-D-K-Z
Corrente nominale In (A) a 30°C
6÷63
(per la tarature in curve K e Z vedere i codici articolo)
Potere di cortocircuito nominale Icn (kA)
10
Tensione nominale Ue (Vac)
230/400
230
400
Tensione max di impiego Umax (Vac)
250/440
250
440
Tensione nominale di isolamento Ui (Vac)
500
Frequenza nominale (Hz)
50-60
Temperatura di impiego (°C)
-25÷60
N° max di manovre elettriche/ meccaniche
10000/20000
Grado IP (morsetti/altre zone)
IP20/IP40
Classe di limitazione (CEI EN 60898)
3
Sezione massima cavo flessibile/rigido(mm2)
25/35
Resistenza alle vibrazioni:
IEC 60068-2-35
Tropicalizzazione:
IEC60068-2-11 - IEC60068-2-30
Resistenza al calore anormale ed al fuoco (°C)
650 - 960
Apertura e chiusura contemporanea su tutti i poli
Alimentazione superiore/inferiore
Idoneità al sezionamento
Portacartellino integrato
Accessoriabili con:
- Contatti e sganciatori (max. 3) (per gli interruttori 1P e 1P+N in 1 modulo si consiglia
l’installazione di un solo ausiliario elettrico
- SALVAVITA STOP&GO (per 2P e 1P+N in 2 moduli)
- Comandi a motore (per 2P-3P-4P e 1P+N in 2 moduli)
POTERI DI INTERRUZIONE IN CORRENTE ALTERNATA
CEI EN 60898-1
CEI EN 60947-2
Icn (kA)
Icu (kA)
Vn (Vac)
230
400/440
230
400/440
In (A)
1P+N
1P÷4P
1P÷4P
1P
1P+N
2P÷4P
1P
2P÷4P
6÷20
10
12,5
10
15
20
10
12,5
25÷63
10
12,5
10
10
20
10
12,5
Ics (kA)
6÷20
7,5
9
7,5
12,5
15
7,5
9
25÷63
7,5
9
7,5
7,5
15
7,5
9
DECLASSAMENTO IN TEMPERATURA
In (A)
-25
-5
10
20
30
40
50
60
6
7,3
6,7
6,4
6,2
6
5,8
5,6
5,4
10
12,2
11,2
10,7
10,3
10
9,7
9,3
9
16
19,7
18,4
17,3
16,6
16
15,3
14,7
14,1
20
24,6
22,8
21,6
20,8
20
19,2
18,4
17,6
25
31,2
29
27,2
26
25
24
22,7
21,7
32
40
36,9
34,9
33,3
32
30,7
29,1
27,8
40
50
47
44
42
40
38
36
34
50
62,5
58,8
55
52,5
50
47,5
45
42,5
63
78,1
74,7
69,9
66,1
63
59,8
56,1
52,9
Articolo
1P
1P+N
2P
Curva
C
D
C
C
D
N° moduli
1
1
2
2
2
Vn (Vac)
230/400
230/400
230
400
400
In (A)
6
FH81C6
FH81D6
FH81NC6
FH82C6
FH82D6
10
FH81C10
FH81D10 FH81NC10 FH82C10
FH82D10
16
FH81C16
FH81D16 FH81NC16 FH82C16
FH82D16
20
FH81C20
FH81D20 FH81NC20 FH82C20
FH82D20
25
FH81C25
FH81D25 FH81NC25 FH82C25
FH82D25
32
FH81C32
FH81D32 FH81NC32 FH82C32
FH82D32
40
FH81C40
FH81D40 FH81NC40 FH82C40
FH82D40
50
FH81C50
FH81D50 FH81NC50 FH82C50
FH82D50
63
FH81C63
FH81D63 FH81NC63 FH82C63
FH82D63
Articolo
3P
4P
Curva
C
D
C
D
N° moduli
3
3
4
4
Vn (Vac)
400
400
400
400
In (A)
6
FH83C6
FH83D6
FH84C6
FH84D6
10
FH83C10
FH83D10
FH84C10
FH84D10
16
FH83C16
FH83D16
FH84C16
FH84D16
20
FH83C20
FH83D20
FH84C20
FH84D20
25
FH83C25
FH83D25
FH84C25
FH84D25
32
FH83C32
FH83D32
FH84C32
FH84D32
40
FH83C40
FH83D40
FH84C40
FH84D40
50
FH83C50
FH83D50
FH84C50
FH84D50
63
FH83C63
FH83D63
FH84C63
FH84D63
POTENZA DISSIPATA PER POLO (W)
In (A)
Polo di fase*
Neutro
6
1,1
0,2
10
1,8
0,3
16
2
0,8
20
2,2
1,4
25
2,7
2
32
3,2
1,4
40
4
2
50
4,5
3,2
63
5,5
4,8
(*) moltiplicare per il numero di poli di fase dell’interruttore
