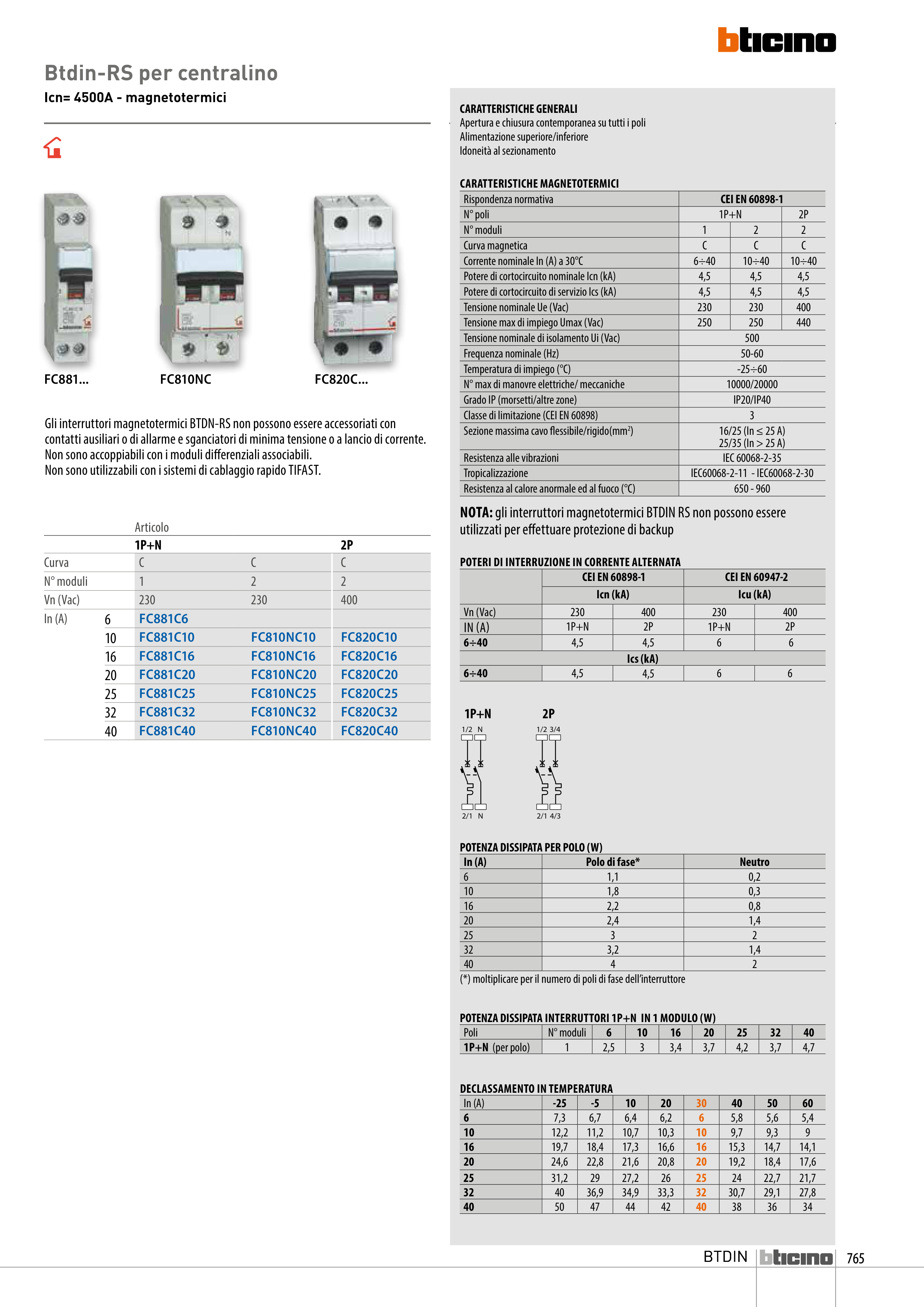

Btdin-RS per centralino
Icn= 4500A - magnetotermici
FC810NC
FC820C...
Gli interruttori magnetotermici BTDN-RS non possono essere accessoriati con
contatti ausiliari o di allarme e sganciatori di minima tensione o a lancio di corrente.
Non sono accoppiabili con i moduli differenziali associabili.
Non sono utilizzabili con i sistemi di cablaggio rapido TIFAST.
CARATTERISTICHE GENERALI
Apertura e chiusura contemporanea su tutti i poli
Alimentazione superiore/inferiore
Idoneità al sezionamento
CARATTERISTICHE MAGNETOTERMICI
Rispondenza normativa
CEI EN 60898-1
N° poli
1P+N
2P
N° moduli
1
2
2
Curva magnetica
C
C
C
Corrente nominale In (A) a 30°C
6÷40
10÷40
10÷40
Potere di cortocircuito nominale Icn (kA)
4,5
4,5
4,5
Potere di cortocircuito di servizio Ics (kA)
4,5
4,5
4,5
Tensione nominale Ue (Vac)
230
230
400
Tensione max di impiego Umax (Vac)
250
250
440
Tensione nominale di isolamento Ui (Vac)
500
Frequenza nominale (Hz)
50-60
Temperatura di impiego (°C)
-25÷60
N° max di manovre elettriche/ meccaniche
10000/20000
Grado IP (morsetti/altre zone)
IP20/IP40
Classe di limitazione (CEI EN 60898)
3
Sezione massima cavo flessibile/rigido(mm2)
16/25 (In ≤ 25 A)
25/35 (In > 25 A)
Resistenza alle vibrazioni
IEC 60068-2-35
Tropicalizzazione
IEC60068-2-11 - IEC60068-2-30
Resistenza al calore anormale ed al fuoco (°C)
650 - 960
POTENZA DISSIPATA INTERRUTTORI 1P+N IN 1 MODULO (W)
Poli
N° moduli
6
10
16
20
25
32
40
1P+N (per polo)
1
2,5
3
3,4
3,7
4,2
3,7
4,7
POTENZA DISSIPATA PER POLO (W)
In (A)
Polo di fase*
Neutro
6
1,1
0,2
10
1,8
0,3
16
2,2
0,8
20
2,4
1,4
25
3
2
32
3,2
1,4
40
4
2
(*) moltiplicare per il numero di poli di fase dell’interruttore
FC881...
DECLASSAMENTO IN TEMPERATURA
In (A)
-25
-5
10
20
30
40
50
60
6
7,3
6,7
6,4
6,2
6
5,8
5,6
5,4
10
12,2
11,2
10,7
10,3
10
9,7
9,3
9
16
19,7
18,4
17,3
16,6
16
15,3
14,7
14,1
20
24,6
22,8
21,6
20,8
20
19,2
18,4
17,6
25
31,2
29
27,2
26
25
24
22,7
21,7
32
40
36,9
34,9
33,3
32
30,7
29,1
27,8
40
50
47
44
42
40
38
36
34
POTERI DI INTERRUZIONE IN CORRENTE ALTERNATA
CEI EN 60898-1
CEI EN 60947-2
Icn (kA)
Icu (kA)
Vn (Vac)
230
400
230
400
IN (A)
1P+N
2P
1P+N
2P
6÷40
4,5
4,5
6
6
Ics (kA)
6÷40
4,5
4,5
6
6
Articolo
1P+N
2P
Curva
C
C
C
N° moduli
1
2
2
Vn (Vac)
230
230
400
In (A)
6
FC881C6
10
FC881C10
FC810NC10
FC820C10
16
FC881C16
FC810NC16
FC820C16
20
FC881C20
FC810NC20
FC820C20
25
FC881C25
FC810NC25
FC820C25
32
FC881C32
FC810NC32
FC820C32
40
FC881C40
FC810NC40
FC820C40
2/1 4/3
1/2 3/4
2/1 N
1/2 N
1P+N 2P
NOTA: gli interruttori magnetotermici BTDIN RS non possono essere
utilizzati per effettuare protezione di backup
