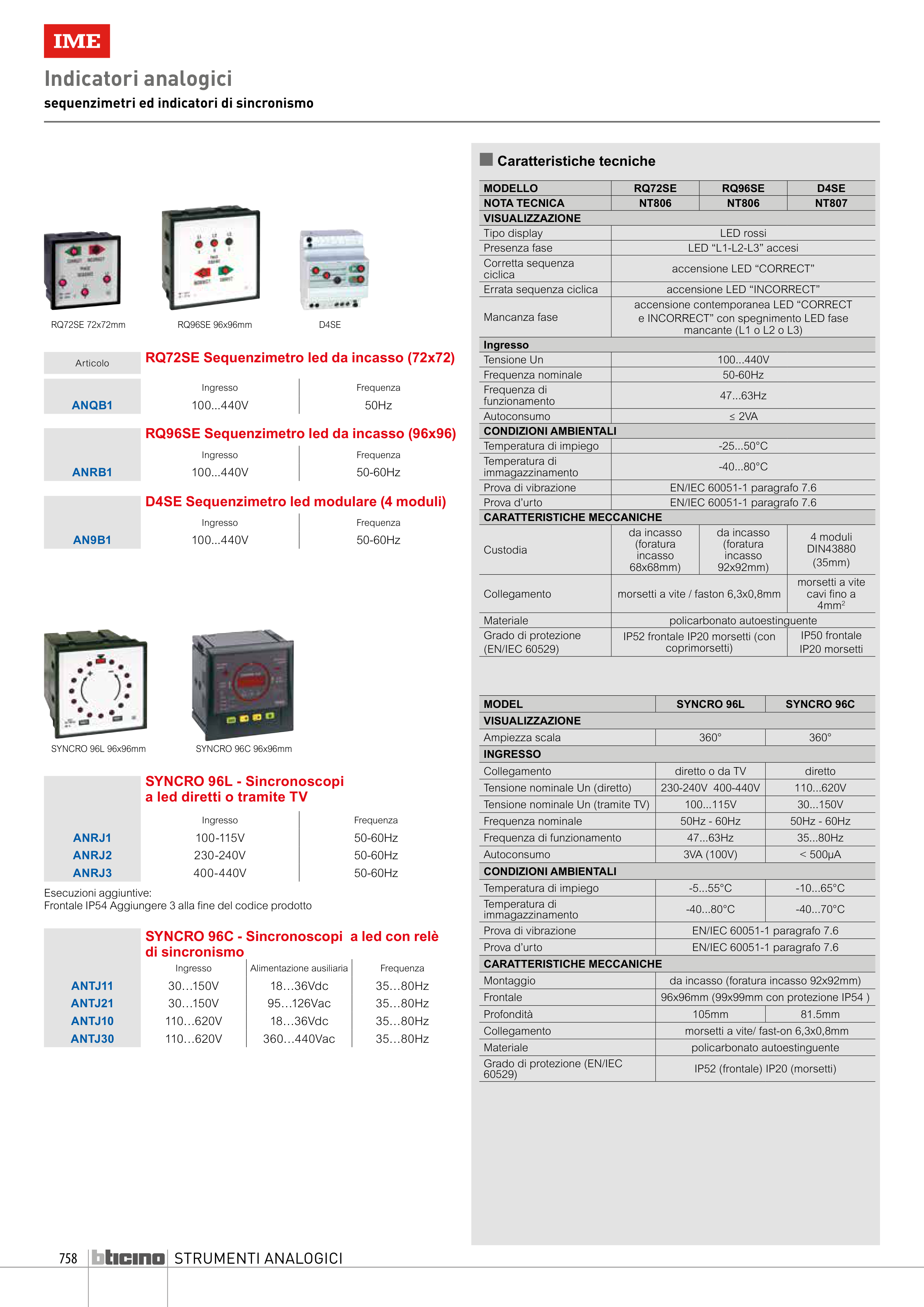

STRUMENTI ANALOGICI
SYNCRO 96L - Sincronoscopi
a led diretti o tramite TV
Ingresso
Frequenza
ANRJ1
100-115V
50-60Hz
ANRJ2
230-240V
50-60Hz
ANRJ3
400-440V
50-60Hz
SYNCRO 96C - Sincronoscopi a led con relè
di sincronismo
Ingresso
Alimentazione ausiliaria
Frequenza
ANTJ11
30…150V
18…36Vdc
35…80Hz
ANTJ21
30…150V
95…126Vac
35…80Hz
ANTJ10
110…620V
18…36Vdc
35…80Hz
ANTJ30
110…620V
360…440Vac
35…80Hz
SYNCRO 96C 96x96mm
SYNCRO 96L 96x96mm
Esecuzioni aggiuntive:
Frontale IP54 Aggiungere 3 alla fine del codice prodotto
Indicatori analogici
sequenzimetri ed indicatori di sincronismo
Articolo
RQ72SE Sequenzimetro led da incasso (72x72)
Ingresso
Frequenza
ANQB1
100...440V
50Hz
RQ96SE Sequenzimetro led da incasso (96x96)
Ingresso
Frequenza
ANRB1
100...440V
50-60Hz
D4SE Sequenzimetro led modulare (4 moduli)
Ingresso
Frequenza
AN9B1
100...440V
50-60Hz
RQ72SE 72x72mm
RQ96SE 96x96mm
D4SE
n Caratteristiche tecniche
MODELLO
RQ72SE
RQ96SE
D4SE
NOTA TECNICA
NT806
NT806
NT807
VISUALIZZAZIONE
Tipo display
LED rossi
Presenza fase
LED “L1-L2-L3” accesi
Corretta sequenza
ciclica
accensione LED “CORRECT”
Errata sequenza ciclica
accensione LED “INCORRECT”
Mancanza fase
accensione contemporanea LED “CORRECT
e INCORRECT” con spegnimento LED fase
mancante (L1 o L2 o L3)
Ingresso
Tensione Un
100...440V
Frequenza nominale
50-60Hz
Frequenza di
funzionamento
47...63Hz
Autoconsumo
≤ 2VA
CONDIZIONI AMBIENTALI
Temperatura di impiego
-25...50°C
Temperatura di
immagazzinamento
-40...80°C
Prova di vibrazione
EN/IEC 60051-1 paragrafo 7.6
Prova d’urto
EN/IEC 60051-1 paragrafo 7.6
CARATTERISTICHE MECCANICHE
Custodia
da incasso
(foratura
incasso
68x68mm)
da incasso
(foratura
incasso
92x92mm)
4 moduli
DIN43880
(35mm)
Collegamento
morsetti a vite / faston 6,3x0,8mm
morsetti a vite
cavi fino a
4mm2
Materiale
policarbonato autoestinguente
Grado di protezione
(EN/IEC 60529)
IP52 frontale IP20 morsetti (con
coprimorsetti)
IP50 frontale
IP20 morsetti
MODEL
SYNCRO 96L
SYNCRO 96C
VISUALIZZAZIONE
Ampiezza scala
360°
360°
INGRESSO
Collegamento
diretto o da TV
diretto
Tensione nominale Un (diretto)
230-240V 400-440V
110...620V
Tensione nominale Un (tramite TV)
100...115V
30...150V
Frequenza nominale
50Hz - 60Hz
50Hz - 60Hz
Frequenza di funzionamento
47...63Hz
35...80Hz
Autoconsumo
3VA (100V)
< 500μA
CONDIZIONI AMBIENTALI
Temperatura di impiego
-5...55°C
-10...65°C
Temperatura di
immagazzinamento
-40...80°C
-40...70°C
Prova di vibrazione
EN/IEC 60051-1 paragrafo 7.6
Prova d’urto
EN/IEC 60051-1 paragrafo 7.6
CARATTERISTICHE MECCANICHE
Montaggio
da incasso (foratura incasso 92x92mm)
Frontale
96x96mm (99x99mm con protezione IP54 )
Profondità
105mm
81.5mm
Collegamento
morsetti a vite/ fast-on 6,3x0,8mm
Materiale
policarbonato autoestinguente
Grado di protezione (EN/IEC
60529)
IP52 (frontale) IP20 (morsetti)
