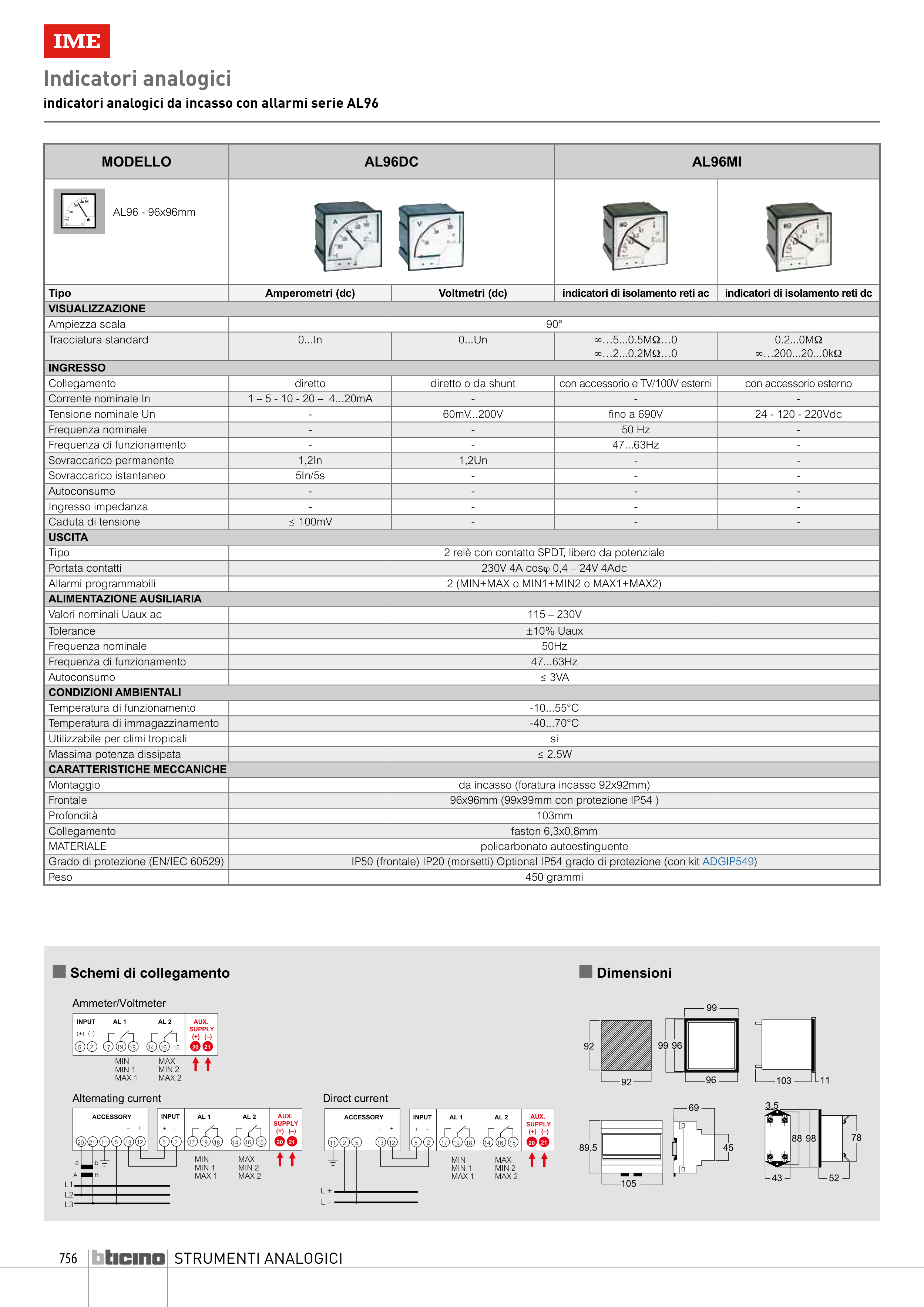

STRUMENTI ANALOGICI
MODELLO
AL96DC
AL96MI
Tipo
Amperometri (dc)
Voltmetri (dc)
indicatori di isolamento reti ac
indicatori di isolamento reti dc
VISUALIZZAZIONE
Ampiezza scala
90°
Tracciatura standard
0...In
0...Un
∞…5...0.5MΩ…0
∞ …2...0.2MΩ…0
0.2...0MΩ
∞ …200...20...0kΩ
INGRESSO
Collegamento
diretto
diretto o da shunt
con accessorio e TV/100V esterni
con accessorio esterno
Corrente nominale In
1 – 5 - 10 - 20 – 4...20mA
-
-
-
Tensione nominale Un
-
60mV...200V
fino a 690V
24 - 120 - 220Vdc
Frequenza nominale
-
-
50 Hz
-
Frequenza di funzionamento
-
-
47...63Hz
-
Sovraccarico permanente
1,2In
1,2Un
-
-
Sovraccarico istantaneo
5In/5s
-
-
-
Autoconsumo
-
-
-
-
Ingresso impedanza
-
-
-
-
Caduta di tensione
≤ 100mV
-
-
-
USCITA
Tipo
2 relè con contatto SPDT, libero da potenziale
Portata contatti
230V 4A cosϕ 0,4 – 24V 4Adc
Allarmi programmabili
2 (MIN+MAX o MIN1+MIN2 o MAX1+MAX2)
ALIMENTAZIONE AUSILIARIA
Valori nominali Uaux ac
115 – 230V
Tolerance
±10% Uaux
Frequenza nominale
50Hz
Frequenza di funzionamento
47...63Hz
Autoconsumo
≤ 3VA
CONDIZIONI AMBIENTALI
Temperatura di funzionamento
-10...55°C
Temperatura di immagazzinamento
-40...70°C
Utilizzabile per climi tropicali
si
Massima potenza dissipata
≤ 2.5W
CARATTERISTICHE MECCANICHE
Montaggio
da incasso (foratura incasso 92x92mm)
Frontale
96x96mm (99x99mm con protezione IP54 )
Profondità
103mm
Collegamento
faston 6,3x0,8mm
MATERIALE
policarbonato autoestinguente
Grado di protezione (EN/IEC 60529)
IP50 (frontale) IP20 (morsetti) Optional IP54 grado di protezione (con kit ADGIP549)
Peso
450 grammi
1.5
2
482
48x48mm
72x72mm
96x96mm
48x48mm
72x72mm
96x96mm
76x58mm
94x73mm
4 modules DIN
0
200
300
400
500
100
1.5
2
482
96x96mm
96x96mm
50
40
30
20
10
0
50
40
30
20
10
0
AL96 - 96x96mm
92
96
92
96
103
99
99
11
105
89,5
69
45
88 98
78
43
52
3,5
AL 2
AL 1
(+) (–)
MAX
MIN 2
MAX 2
MIN
MIN 1
MAX 1
INPUT
17
19
20
AUX.
SUPPLY
21
(+) (–)
5
2
18
14
16
15
Ammeter/Voltmeter
AL 2
AL 1
ACCESSORY
+
–
–
+
L2
L1
L3
a
A
b
B
MAX
MIN 2
MAX 2
MIN
MIN 1
MAX 1
INPUT
17
19
20
21
5
2
5
18
14
16
15
20
21
11
13
12
Alternating current
L +
L –
AL 2
AL 1
ACCESSORY
+
–
–
+
MAX
MIN 2
MAX 2
MIN
MIN 1
MAX 1
INPUT
17
19
20
21
5
2
18
14
16
15
11
2
5
13
12
Direct current
AUX.
SUPPLY
(+) (–)
AUX.
SUPPLY
(+) (–)
Indicatori analogici
indicatori analogici da incasso con allarmi serie AL96
n Schemi di collegamento
n Dimensioni
