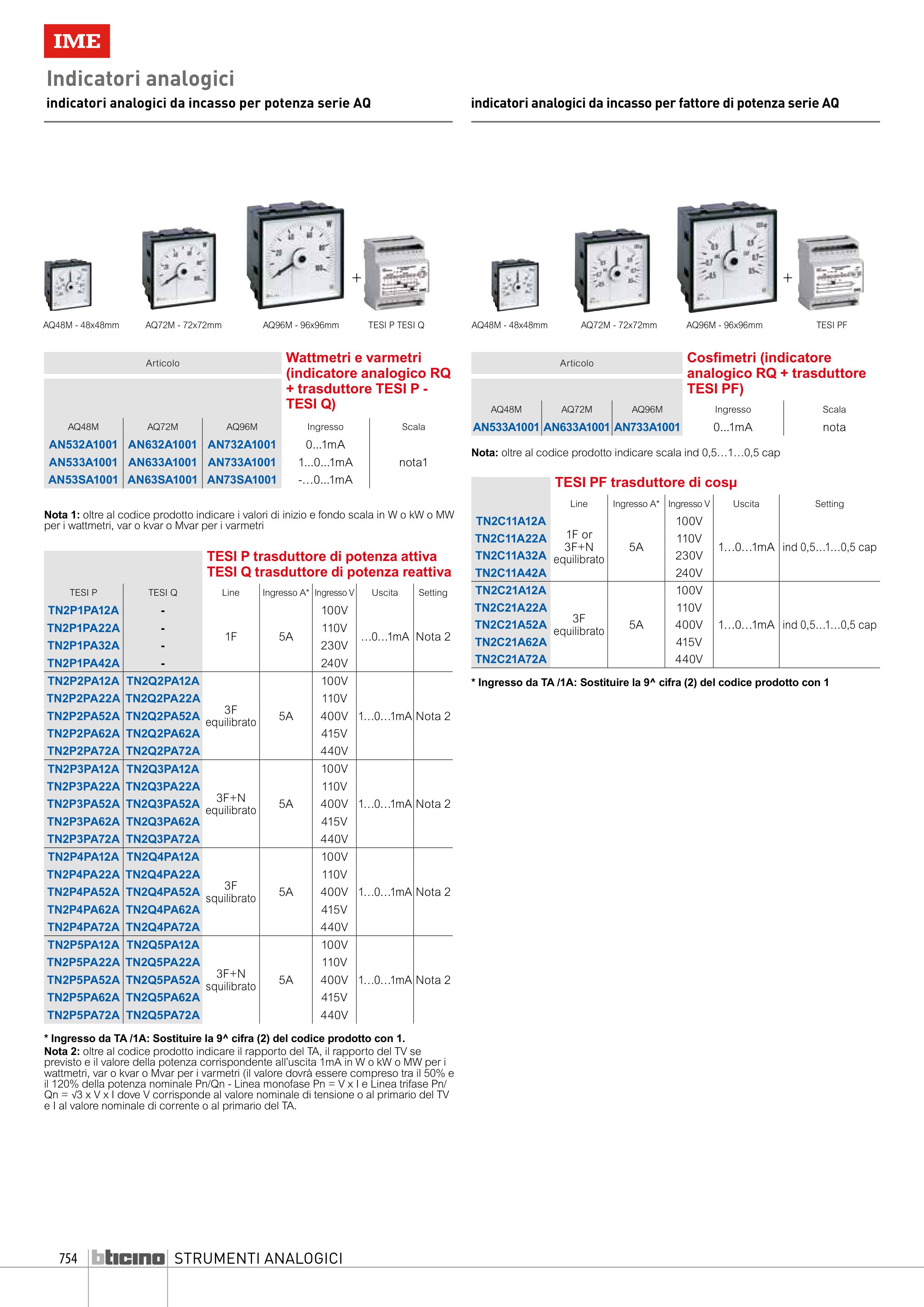

STRUMENTI ANALOGICI
Indicatori analogici
indicatori analogici da incasso per potenza serie AQ
indicatori analogici da incasso per fattore di potenza serie AQ
Articolo
Wattmetri e varmetri
(indicatore analogico RQ
+ trasduttore TESI P -
TESI Q)
AQ48M
AQ72M
AQ96M
Ingresso
Scala
AN532A1001 AN632A1001 AN732A1001
0...1mA
nota1
AN533A1001 AN633A1001 AN733A1001
1...0...1mA
AN53SA1001 AN63SA1001 AN73SA1001
-…0...1mA
Articolo
Cosfimetri (indicatore
analogico RQ + trasduttore
TESI PF)
AQ48M
AQ72M
AQ96M
Ingresso
Scala
AN533A1001 AN633A1001 AN733A1001
0...1mA
nota
AQ48M - 48x48mm
AQ48M - 48x48mm
AQ72M - 72x72mm
AQ72M - 72x72mm
AQ96M - 96x96mm
AQ96M - 96x96mm
TESI PF
TESI P TESI Q
Nota: oltre al codice prodotto indicare scala ind 0,5…1…0,5 cap
TESI P trasduttore di potenza attiva
TESI Q trasduttore di potenza reattiva
TESI P
TESI Q
Line
Ingresso A* Ingresso V
Uscita
Setting
TN2P1PA12A
-
1F
5A
100V
…0…1mA Nota 2
TN2P1PA22A
-
110V
TN2P1PA32A
-
230V
TN2P1PA42A
-
240V
TN2P2PA12A TN2Q2PA12A
3F
equilibrato
5A
100V
1…0…1mA Nota 2
TN2P2PA22A TN2Q2PA22A
110V
TN2P2PA52A TN2Q2PA52A
400V
TN2P2PA62A TN2Q2PA62A
415V
TN2P2PA72A TN2Q2PA72A
440V
TN2P3PA12A TN2Q3PA12A
3F+N
equilibrato
5A
100V
1…0…1mA Nota 2
TN2P3PA22A TN2Q3PA22A
110V
TN2P3PA52A TN2Q3PA52A
400V
TN2P3PA62A TN2Q3PA62A
415V
TN2P3PA72A TN2Q3PA72A
440V
TN2P4PA12A TN2Q4PA12A
3F
squilibrato
5A
100V
1…0…1mA Nota 2
TN2P4PA22A TN2Q4PA22A
110V
TN2P4PA52A TN2Q4PA52A
400V
TN2P4PA62A TN2Q4PA62A
415V
TN2P4PA72A TN2Q4PA72A
440V
TN2P5PA12A TN2Q5PA12A
3F+N
squilibrato
5A
100V
1…0…1mA Nota 2
TN2P5PA22A TN2Q5PA22A
110V
TN2P5PA52A TN2Q5PA52A
400V
TN2P5PA62A TN2Q5PA62A
415V
TN2P5PA72A TN2Q5PA72A
440V
Nota 1: oltre al codice prodotto indicare i valori di inizio e fondo scala in W o kW o MW
per i wattmetri, var o kvar o Mvar per i varmetri
* Ingresso da TA /1A: Sostituire la 9^ cifra (2) del codice prodotto con 1.
Nota 2: oltre al codice prodotto indicare il rapporto del TA, il rapporto del TV se
previsto e il valore della potenza corrispondente all’uscita 1mA in W o kW o MW per i
wattmetri, var o kvar o Mvar per i varmetri (il valore dovrà essere compreso tra il 50% e
il 120% della potenza nominale Pn/Qn - Linea monofase Pn = V x I e Linea trifase Pn/
Qn = √3 x V x I dove V corrisponde al valore nominale di tensione o al primario del TV
e I al valore nominale di corrente o al primario del TA.
TESI PF trasduttore di cosμ
Line
Ingresso A*
Ingresso V
Uscita
Setting
TN2C11A12A
1F or
3F+N
equilibrato
5A
100V
1…0…1mA ind 0,5…1…0,5 cap
TN2C11A22A
110V
TN2C11A32A
230V
TN2C11A42A
240V
TN2C21A12A
3F
equilibrato
5A
100V
1…0…1mA ind 0,5…1…0,5 cap
TN2C21A22A
110V
TN2C21A52A
400V
TN2C21A62A
415V
TN2C21A72A
440V
* Ingresso da TA /1A: Sostituire la 9^ cifra (2) del codice prodotto con 1
+
+
