753
STRUMENTI ANALOGICI
Articolo
Amperometri corrente
continua inserzione su
shunt c.d.t. 60mV
AQ48M
AQ72M
AQ96M
Ingresso
Scala
AN562B6001 AN662B6001 AN762B6001
-…0...60mV
Nota1
AN563B6001 AN663B6001 AN763B6001
50…0...50mV
Nota1
Indicatori corrente
continua inserzione
su trasduttori/sensori
di campo
AQ48M
AQ72M
AQ96M
Ingresso
Scala
AN532A1001
AN632A1001
AN732A1001
0...1mA
Nota 2
AN532A5001 AN632A5001 AN732A5001
0...5mA
Nota 2
AN532B2001 AN632B2001 AN732B2001
0...20mA
Nota 2
AN533A1001
AN633A1001
AN733A1001
1...0...1mA
Nota 2
AN533A5001 AN633A5001 AN733A5001
5...0...5mA
Nota 2
AN533B2001 AN633B2001 AN733B2001
20...0...20mA
Nota 2
AN534M0001 AN634M0001 AN734M0001
4...20mA
Nota 2
AN535V0001
AN635V0001
AN735V0001
0...4...20mA
Nota 2
AN53SA1001 AN63SA1001 AN73SA1001
-…0...1mA
Nota 3
AQ48M - 48x48mm
AQ48M - 48x48mm
AQ72M - 72x72mm
AQ72M - 72x72mm
AQ96M - 96x96mm
AQ96M - 96x96mm
Esecuzioni aggiuntive:
Ingresso/scala a zero centrale: Sostituire la 5^ cifra (0) del codice prodotto con 1
Nota 1: oltre al codice prodotto indicare la scala a zero spostato esempio 20...0...100A
100A=60mV
Nota 2: oltre al codice prodotto indicare la scala corrispondente all’ingresso
Nota 3: oltre al codice prodotto indicare la scala a zero spostato (esempio 20-0-100kW
100kW=1mA)

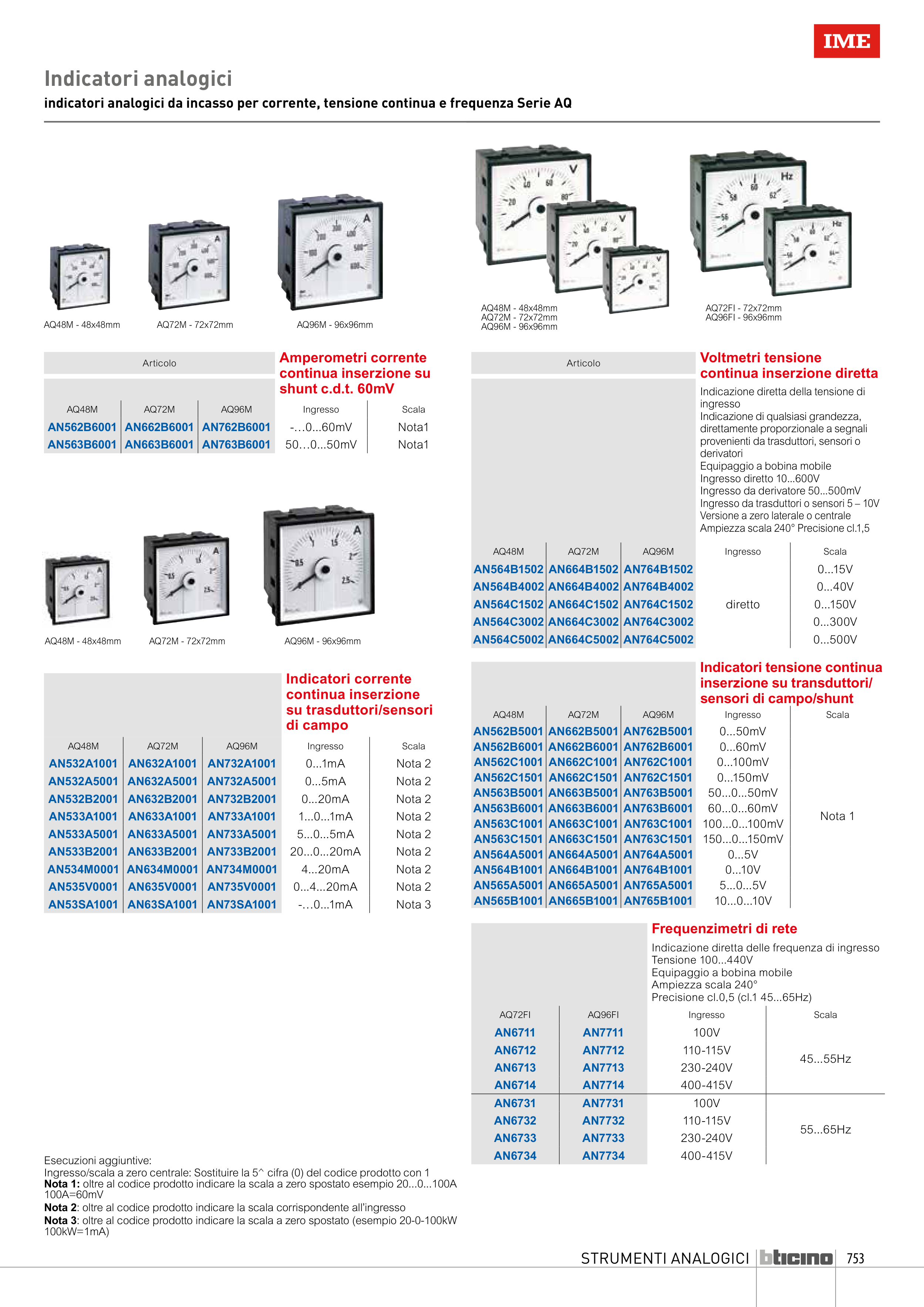

Indicatori analogici
indicatori analogici da incasso per corrente, tensione continua e frequenza Serie AQ
Frequenzimetri di rete
Indicazione diretta delle frequenza di ingresso
Tensione 100...440V
Equipaggio a bobina mobile
Ampiezza scala 240°
Precisione cl.0,5 (cl.1 45...65Hz)
AQ72FI
AQ96FI
Ingresso
Scala
AN6711
AN7711
100V
45...55Hz
AN6712
AN7712
110-115V
AN6713
AN7713
230-240V
AN6714
AN7714
400-415V
AN6731
AN7731
100V
55...65Hz
AN6732
AN7732
110-115V
AN6733
AN7733
230-240V
AN6734
AN7734
400-415V
AQ48M - 48x48mm
AQ72M - 72x72mm
AQ96M - 96x96mm
AQ72FI - 72x72mm
AQ96FI - 96x96mm
Articolo
Voltmetri tensione
continua inserzione diretta
Indicazione diretta della tensione di
ingresso
Indicazione di qualsiasi grandezza,
direttamente proporzionale a segnali
provenienti da trasduttori, sensori o
derivatori
Equipaggio a bobina mobile
Ingresso diretto 10...600V
Ingresso da derivatore 50...500mV
Ingresso da trasduttori o sensori 5 – 10V
Versione a zero laterale o centrale
Ampiezza scala 240° Precisione cl.1,5
AQ48M
AQ72M
AQ96M
Ingresso
Scala
AN564B1502 AN664B1502 AN764B1502
diretto
0...15V
AN564B4002 AN664B4002 AN764B4002
0...40V
AN564C1502 AN664C1502 AN764C1502
0...150V
AN564C3002 AN664C3002 AN764C3002
0...300V
AN564C5002 AN664C5002 AN764C5002
0...500V
Indicatori tensione continua
inserzione su transduttori/
sensori di campo/shunt
AQ48M
AQ72M
AQ96M
Ingresso
Scala
AN562B5001 AN662B5001 AN762B5001
0...50mV
Nota 1
AN562B6001 AN662B6001 AN762B6001
0...60mV
AN562C1001 AN662C1001 AN762C1001
0...100mV
AN562C1501 AN662C1501 AN762C1501
0...150mV
AN563B5001 AN663B5001 AN763B5001
50...0...50mV
AN563B6001 AN663B6001 AN763B6001
60...0...60mV
AN563C1001 AN663C1001 AN763C1001 100...0...100mV
AN563C1501 AN663C1501 AN763C1501
150...0...150mV
AN564A5001 AN664A5001 AN764A5001
0...5V
AN564B1001 AN664B1001 AN764B1001
0...10V
AN565A5001 AN665A5001 AN765A5001
5...0...5V
AN565B1001 AN665B1001 AN765B1001
10...0...10V
