752
STRUMENTI ANALOGICI

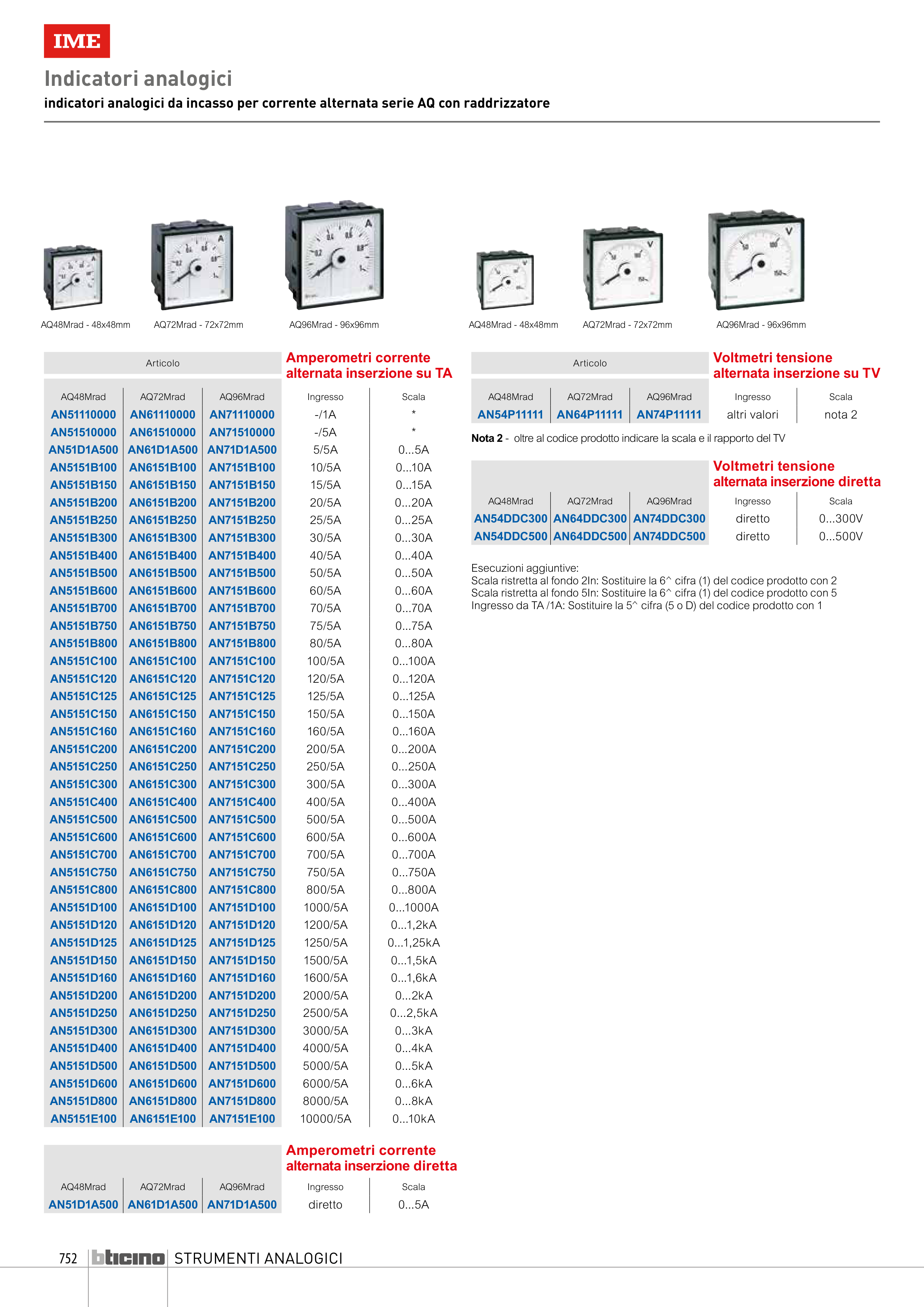

Indicatori analogici
indicatori analogici da incasso per corrente alternata serie AQ con raddrizzatore
Articolo
Amperometri corrente
alternata inserzione su TA
AQ48Mrad
AQ72Mrad
AQ96Mrad
Ingresso
Scala
AN51110000
AN61110000
AN71110000
-/1A
*
AN51510000
AN61510000
AN71510000
-/5A
*
AN51D1A500 AN61D1A500 AN71D1A500
5/5A
0...5A
AN5151B100 AN6151B100 AN7151B100
10/5A
0...10A
AN5151B150 AN6151B150 AN7151B150
15/5A
0...15A
AN5151B200 AN6151B200 AN7151B200
20/5A
0...20A
AN5151B250 AN6151B250 AN7151B250
25/5A
0...25A
AN5151B300 AN6151B300 AN7151B300
30/5A
0...30A
AN5151B400 AN6151B400 AN7151B400
40/5A
0...40A
AN5151B500 AN6151B500 AN7151B500
50/5A
0...50A
AN5151B600 AN6151B600 AN7151B600
60/5A
0...60A
AN5151B700 AN6151B700 AN7151B700
70/5A
0...70A
AN5151B750 AN6151B750 AN7151B750
75/5A
0...75A
AN5151B800 AN6151B800 AN7151B800
80/5A
0...80A
AN5151C100 AN6151C100 AN7151C100
100/5A
0...100A
AN5151C120 AN6151C120 AN7151C120
120/5A
0...120A
AN5151C125 AN6151C125 AN7151C125
125/5A
0...125A
AN5151C150 AN6151C150 AN7151C150
150/5A
0...150A
AN5151C160 AN6151C160 AN7151C160
160/5A
0...160A
AN5151C200 AN6151C200 AN7151C200
200/5A
0...200A
AN5151C250 AN6151C250 AN7151C250
250/5A
0...250A
AN5151C300 AN6151C300 AN7151C300
300/5A
0...300A
AN5151C400 AN6151C400 AN7151C400
400/5A
0...400A
AN5151C500 AN6151C500 AN7151C500
500/5A
0...500A
AN5151C600 AN6151C600 AN7151C600
600/5A
0...600A
AN5151C700 AN6151C700 AN7151C700
700/5A
0...700A
AN5151C750 AN6151C750 AN7151C750
750/5A
0...750A
AN5151C800 AN6151C800 AN7151C800
800/5A
0...800A
AN5151D100 AN6151D100 AN7151D100
1000/5A
0...1000A
AN5151D120 AN6151D120 AN7151D120
1200/5A
0...1,2kA
AN5151D125 AN6151D125 AN7151D125
1250/5A
0...1,25kA
AN5151D150 AN6151D150 AN7151D150
1500/5A
0...1,5kA
AN5151D160 AN6151D160 AN7151D160
1600/5A
0...1,6kA
AN5151D200 AN6151D200 AN7151D200
2000/5A
0...2kA
AN5151D250 AN6151D250 AN7151D250
2500/5A
0...2,5kA
AN5151D300 AN6151D300 AN7151D300
3000/5A
0...3kA
AN5151D400 AN6151D400 AN7151D400
4000/5A
0...4kA
AN5151D500 AN6151D500 AN7151D500
5000/5A
0...5kA
AN5151D600 AN6151D600 AN7151D600
6000/5A
0...6kA
AN5151D800 AN6151D800 AN7151D800
8000/5A
0...8kA
AN5151E100
AN6151E100
AN7151E100
10000/5A
0...10kA
Amperometri corrente
alternata inserzione diretta
AQ48Mrad
AQ72Mrad
AQ96Mrad
Ingresso
Scala
AN51D1A500 AN61D1A500
AN71D1A500
diretto
0...5A
AQ48Mrad - 48x48mm
AQ72Mrad - 72x72mm
AQ96Mrad - 96x96mm
Articolo
Voltmetri tensione
alternata inserzione su TV
AQ48Mrad
AQ72Mrad
AQ96Mrad
Ingresso
Scala
AN54P11111
AN64P11111
AN74P11111
altri valori
nota 2
Voltmetri tensione
alternata inserzione diretta
AQ48Mrad
AQ72Mrad
AQ96Mrad
Ingresso
Scala
AN54DDC300 AN64DDC300 AN74DDC300
diretto
0...300V
AN54DDC500 AN64DDC500 AN74DDC500
diretto
0...500V
AQ48Mrad - 48x48mm
AQ72Mrad - 72x72mm
AQ96Mrad - 96x96mm
Esecuzioni aggiuntive:
Scala ristretta al fondo 2In: Sostituire la 6^ cifra (1) del codice prodotto con 2
Scala ristretta al fondo 5In: Sostituire la 6^ cifra (1) del codice prodotto con 5
Ingresso da TA /1A: Sostituire la 5^ cifra (5 o D) del codice prodotto con 1
Nota 2 - oltre al codice prodotto indicare la scala e il rapporto del TV
