STRUMENTI ANALOGICI

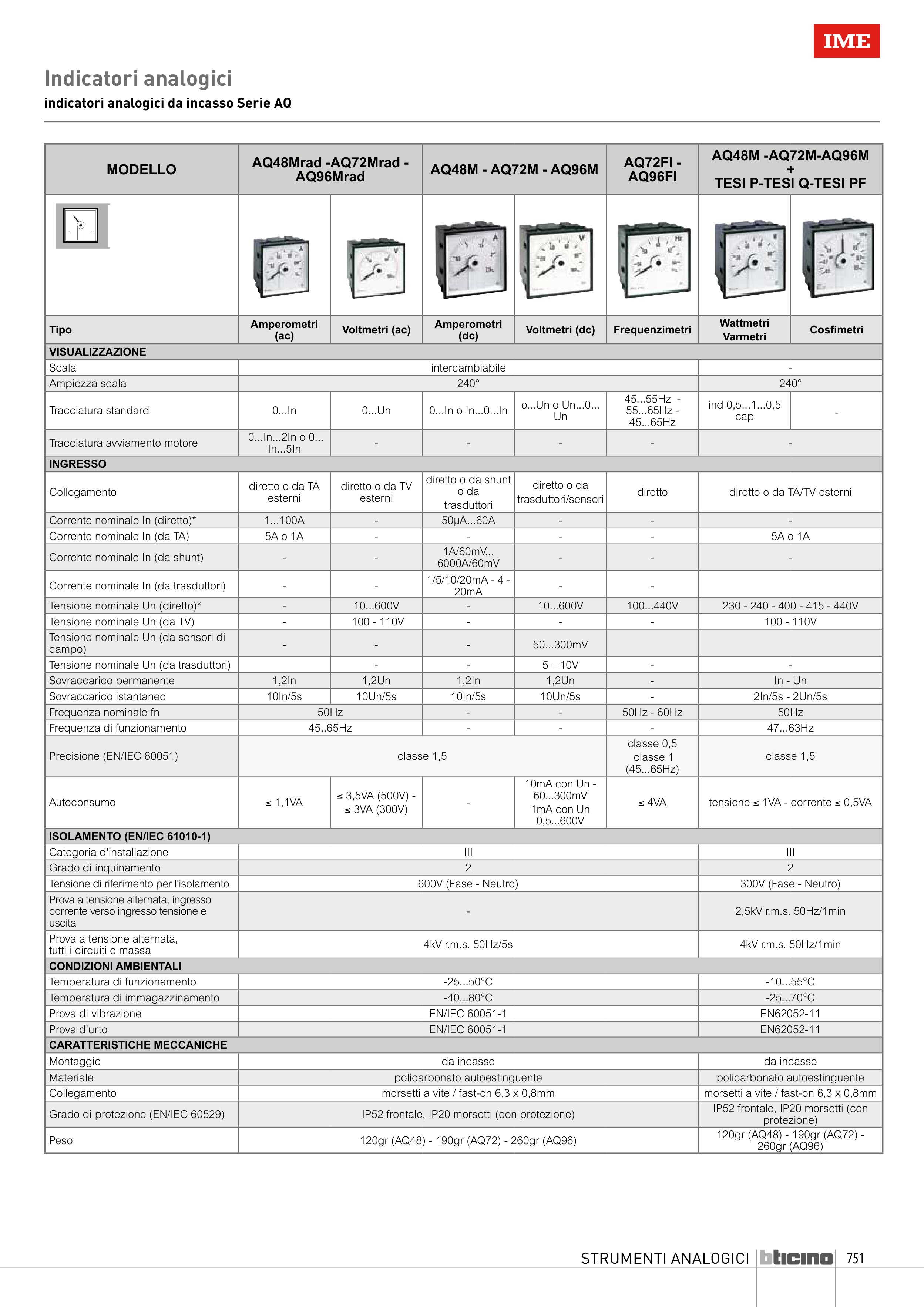

Indicatori analogici
indicatori analogici da incasso Serie AQ
1.5
2
482
48x48mm
72x72mm
96x96mm
48x48mm
72x72mm
96x96mm
76x58mm
94x73mm
4 modules DIN
0
200
300
400
500
100
1.5
2
482
96x96mm
96x96mm
50
40
30
20
10
0
50
40
30
20
10
0
MODELLO
AQ48Mrad -AQ72Mrad -
AQ96Mrad
AQ48M - AQ72M - AQ96M
AQ72FI -
AQ96FI
AQ48M -AQ72M-AQ96M
+
TESI P-TESI Q-TESI PF
Tipo
Amperometri
(ac)
Voltmetri (ac)
Amperometri
(dc)
Voltmetri (dc)
Frequenzimetri
Wattmetri
Varmetri
Cosfimetri
VISUALIZZAZIONE
Scala
intercambiabile
-
Ampiezza scala
240°
240°
Tracciatura standard
0...In
0...Un
0...In o In...0...In
o...Un o Un...0...
Un
45...55Hz -
55...65Hz -
45...65Hz
ind 0,5...1...0,5
cap
-
Tracciatura avviamento motore
0...In...2In o 0...
In...5In
-
-
-
-
-
INGRESSO
Collegamento
diretto o da TA
esterni
diretto o da TV
esterni
diretto o da shunt
o da
trasduttori
diretto o da
trasduttori/sensori
diretto
diretto o da TA/TV esterni
Corrente nominale In (diretto)*
1...100A
-
50μA...60A
-
-
-
Corrente nominale In (da TA)
5A o 1A
-
-
-
-
5A o 1A
Corrente nominale In (da shunt)
-
-
1A/60mV...
6000A/60mV
-
-
-
Corrente nominale In (da trasduttori)
-
-
1/5/10/20mA - 4 -
20mA
-
-
Tensione nominale Un (diretto)*
-
10...600V
-
10...600V
100...440V
230 - 240 - 400 - 415 - 440V
Tensione nominale Un (da TV)
-
100 - 110V
-
-
-
100 - 110V
Tensione nominale Un (da sensori di
campo)
-
-
-
50...300mV
Tensione nominale Un (da trasduttori)
-
-
5 – 10V
-
-
Sovraccarico permanente
1,2In
1,2Un
1,2In
1,2Un
-
In - Un
Sovraccarico istantaneo
10In/5s
10Un/5s
10In/5s
10Un/5s
-
2In/5s - 2Un/5s
Frequenza nominale fn
50Hz
-
-
50Hz - 60Hz
50Hz
Frequenza di funzionamento
45..65Hz
-
-
-
47...63Hz
Precisione (EN/IEC 60051)
classe 1,5
classe 0,5
classe 1
(45...65Hz)
classe 1,5
Autoconsumo
≤ 1,1VA
≤ 3,5VA (500V) -
≤ 3VA (300V)
-
10mA con Un -
60...300mV
1mA con Un
0,5...600V
≤ 4VA
tensione ≤ 1VA - corrente ≤ 0,5VA
ISOLAMENTO (EN/IEC 61010-1)
Categoria d'installazione
III
III
Grado di inquinamento
2
2
Tensione di riferimento per l’isolamento
600V (Fase - Neutro)
300V (Fase - Neutro)
Prova a tensione alternata, ingresso
corrente verso ingresso tensione e
uscita
-
2,5kV r.m.s. 50Hz/1min
Prova a tensione alternata,
tutti i circuiti e massa
4kV r.m.s. 50Hz/5s
4kV r.m.s. 50Hz/1min
CONDIZIONI AMBIENTALI
Temperatura di funzionamento
-25...50°C
-10...55°C
Temperatura di immagazzinamento
-40...80°C
-25...70°C
Prova di vibrazione
EN/IEC 60051-1
EN62052-11
Prova d'urto
EN/IEC 60051-1
EN62052-11
CARATTERISTICHE MECCANICHE
Montaggio
da incasso
da incasso
Materiale
policarbonato autoestinguente
policarbonato autoestinguente
Collegamento
morsetti a vite / fast-on 6,3 x 0,8mm
morsetti a vite / fast-on 6,3 x 0,8mm
Grado di protezione (EN/IEC 60529)
IP52 frontale, IP20 morsetti (con protezione)
IP52 frontale, IP20 morsetti (con
protezione)
Peso
120gr (AQ48) - 190gr (AQ72) - 260gr (AQ96)
120gr (AQ48) - 190gr (AQ72) -
260gr (AQ96)
