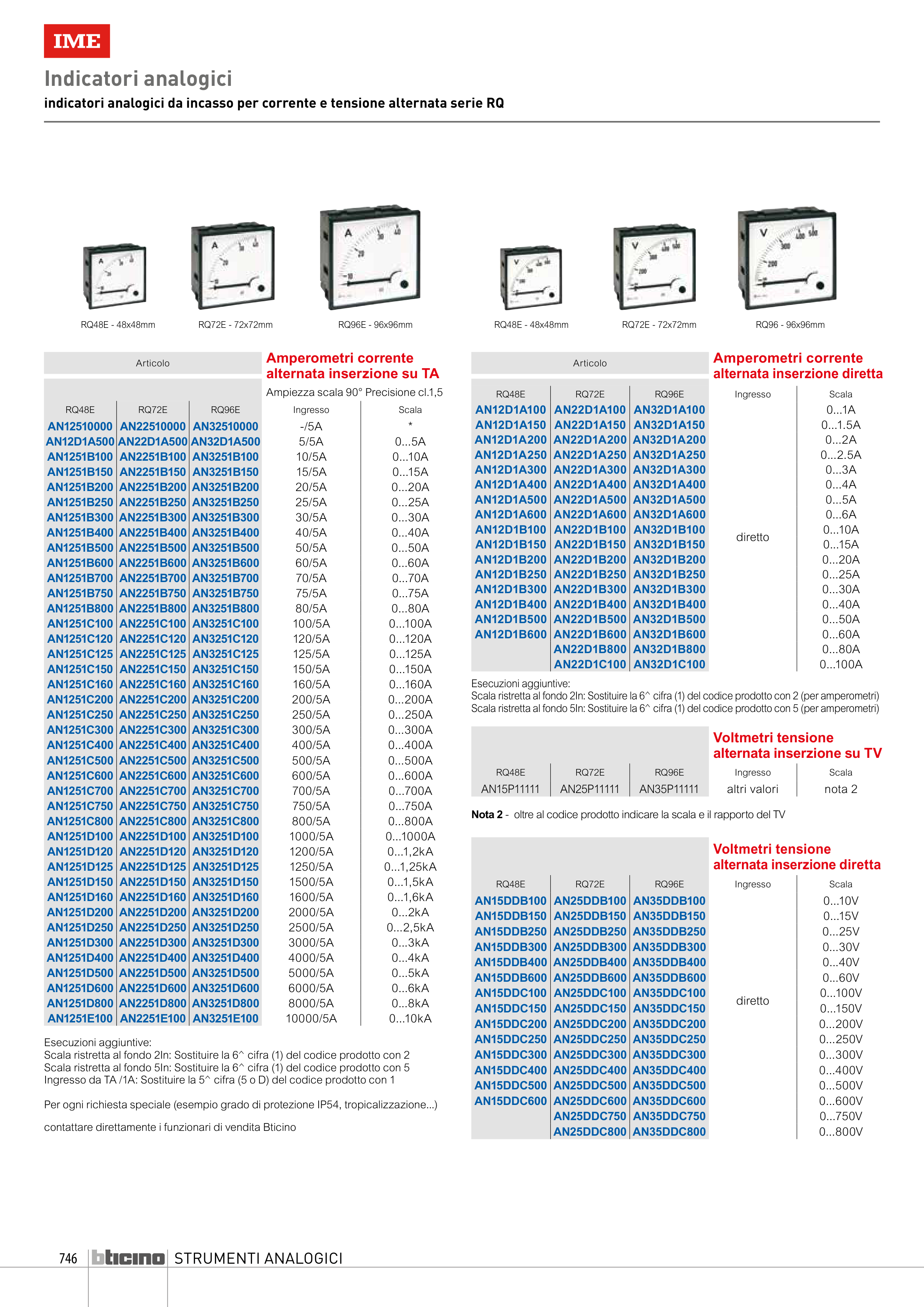

STRUMENTI ANALOGICI
Indicatori analogici
indicatori analogici da incasso per corrente e tensione alternata serie RQ
Articolo
Amperometri corrente
alternata inserzione su TA
Ampiezza scala 90° Precisione cl.1,5
RQ48E
RQ72E
RQ96E
Ingresso
Scala
AN12510000 AN22510000 AN32510000
-/5A
*
AN12D1A500 AN22D1A500 AN32D1A500
5/5A
0...5A
AN1251B100 AN2251B100 AN3251B100
10/5A
0...10A
AN1251B150 AN2251B150 AN3251B150
15/5A
0...15A
AN1251B200 AN2251B200 AN3251B200
20/5A
0...20A
AN1251B250 AN2251B250 AN3251B250
25/5A
0...25A
AN1251B300 AN2251B300 AN3251B300
30/5A
0...30A
AN1251B400 AN2251B400 AN3251B400
40/5A
0...40A
AN1251B500 AN2251B500 AN3251B500
50/5A
0...50A
AN1251B600 AN2251B600 AN3251B600
60/5A
0...60A
AN1251B700 AN2251B700 AN3251B700
70/5A
0...70A
AN1251B750 AN2251B750 AN3251B750
75/5A
0...75A
AN1251B800 AN2251B800 AN3251B800
80/5A
0...80A
AN1251C100 AN2251C100 AN3251C100
100/5A
0...100A
AN1251C120 AN2251C120 AN3251C120
120/5A
0...120A
AN1251C125 AN2251C125 AN3251C125
125/5A
0...125A
AN1251C150 AN2251C150 AN3251C150
150/5A
0...150A
AN1251C160 AN2251C160 AN3251C160
160/5A
0...160A
AN1251C200 AN2251C200 AN3251C200
200/5A
0...200A
AN1251C250 AN2251C250 AN3251C250
250/5A
0...250A
AN1251C300 AN2251C300 AN3251C300
300/5A
0...300A
AN1251C400 AN2251C400 AN3251C400
400/5A
0...400A
AN1251C500 AN2251C500 AN3251C500
500/5A
0...500A
AN1251C600 AN2251C600 AN3251C600
600/5A
0...600A
AN1251C700 AN2251C700 AN3251C700
700/5A
0...700A
AN1251C750 AN2251C750 AN3251C750
750/5A
0...750A
AN1251C800 AN2251C800 AN3251C800
800/5A
0...800A
AN1251D100 AN2251D100 AN3251D100
1000/5A
0...1000A
AN1251D120 AN2251D120 AN3251D120
1200/5A
0...1,2kA
AN1251D125 AN2251D125 AN3251D125
1250/5A
0...1,25kA
AN1251D150 AN2251D150 AN3251D150
1500/5A
0...1,5kA
AN1251D160 AN2251D160 AN3251D160
1600/5A
0...1,6kA
AN1251D200 AN2251D200 AN3251D200
2000/5A
0...2kA
AN1251D250 AN2251D250 AN3251D250
2500/5A
0...2,5kA
AN1251D300 AN2251D300 AN3251D300
3000/5A
0...3kA
AN1251D400 AN2251D400 AN3251D400
4000/5A
0...4kA
AN1251D500 AN2251D500 AN3251D500
5000/5A
0...5kA
AN1251D600 AN2251D600 AN3251D600
6000/5A
0...6kA
AN1251D800 AN2251D800 AN3251D800
8000/5A
0...8kA
AN1251E100 AN2251E100 AN3251E100
10000/5A
0...10kA
Voltmetri tensione
alternata inserzione diretta
RQ48E
RQ72E
RQ96E
Ingresso
Scala
AN15DDB100 AN25DDB100 AN35DDB100
diretto
0...10V
AN15DDB150 AN25DDB150 AN35DDB150
0...15V
AN15DDB250 AN25DDB250 AN35DDB250
0...25V
AN15DDB300 AN25DDB300 AN35DDB300
0...30V
AN15DDB400 AN25DDB400 AN35DDB400
0...40V
AN15DDB600 AN25DDB600 AN35DDB600
0...60V
AN15DDC100 AN25DDC100 AN35DDC100
0...100V
AN15DDC150 AN25DDC150 AN35DDC150
0...150V
AN15DDC200 AN25DDC200 AN35DDC200
0...200V
AN15DDC250 AN25DDC250 AN35DDC250
0...250V
AN15DDC300 AN25DDC300 AN35DDC300
0...300V
AN15DDC400 AN25DDC400 AN35DDC400
0...400V
AN15DDC500 AN25DDC500 AN35DDC500
0...500V
AN15DDC600 AN25DDC600 AN35DDC600
0...600V
AN25DDC750 AN35DDC750
0...750V
AN25DDC800 AN35DDC800
0...800V
Articolo
Amperometri corrente
alternata inserzione diretta
RQ48E
RQ72E
RQ96E
Ingresso
Scala
AN12D1A100 AN22D1A100 AN32D1A100
diretto
0...1A
AN12D1A150 AN22D1A150 AN32D1A150
0...1.5A
AN12D1A200 AN22D1A200 AN32D1A200
0...2A
AN12D1A250 AN22D1A250 AN32D1A250
0...2.5A
AN12D1A300 AN22D1A300 AN32D1A300
0...3A
AN12D1A400 AN22D1A400 AN32D1A400
0...4A
AN12D1A500 AN22D1A500 AN32D1A500
0...5A
AN12D1A600 AN22D1A600 AN32D1A600
0...6A
AN12D1B100 AN22D1B100 AN32D1B100
0...10A
AN12D1B150 AN22D1B150 AN32D1B150
0...15A
AN12D1B200 AN22D1B200 AN32D1B200
0...20A
AN12D1B250 AN22D1B250 AN32D1B250
0...25A
AN12D1B300 AN22D1B300 AN32D1B300
0...30A
AN12D1B400 AN22D1B400 AN32D1B400
0...40A
AN12D1B500 AN22D1B500 AN32D1B500
0...50A
AN12D1B600 AN22D1B600 AN32D1B600
0...60A
AN22D1B800 AN32D1B800
0...80A
AN22D1C100 AN32D1C100
0...100A
Voltmetri tensione
alternata inserzione su TV
RQ48E
RQ72E
RQ96E
Ingresso
Scala
AN15P11111
AN25P11111
AN35P11111
altri valori
nota 2
Nota 2 - oltre al codice prodotto indicare la scala e il rapporto del TV
RQ48E - 48x48mm
RQ48E - 48x48mm
RQ72E - 72x72mm
RQ72E - 72x72mm
RQ96E - 96x96mm
RQ96 - 96x96mm
Esecuzioni aggiuntive:
Scala ristretta al fondo 2In: Sostituire la 6^ cifra (1) del codice prodotto con 2
Scala ristretta al fondo 5In: Sostituire la 6^ cifra (1) del codice prodotto con 5
Ingresso da TA /1A: Sostituire la 5^ cifra (5 o D) del codice prodotto con 1
Per ogni richiesta speciale (esempio grado di protezione IP54, tropicalizzazione...)
contattare direttamente i funzionari di vendita Bticino
Esecuzioni aggiuntive:
Scala ristretta al fondo 2In: Sostituire la 6^ cifra (1) del codice prodotto con 2 (per amperometri)
Scala ristretta al fondo 5In: Sostituire la 6^ cifra (1) del codice prodotto con 5 (per amperometri)
