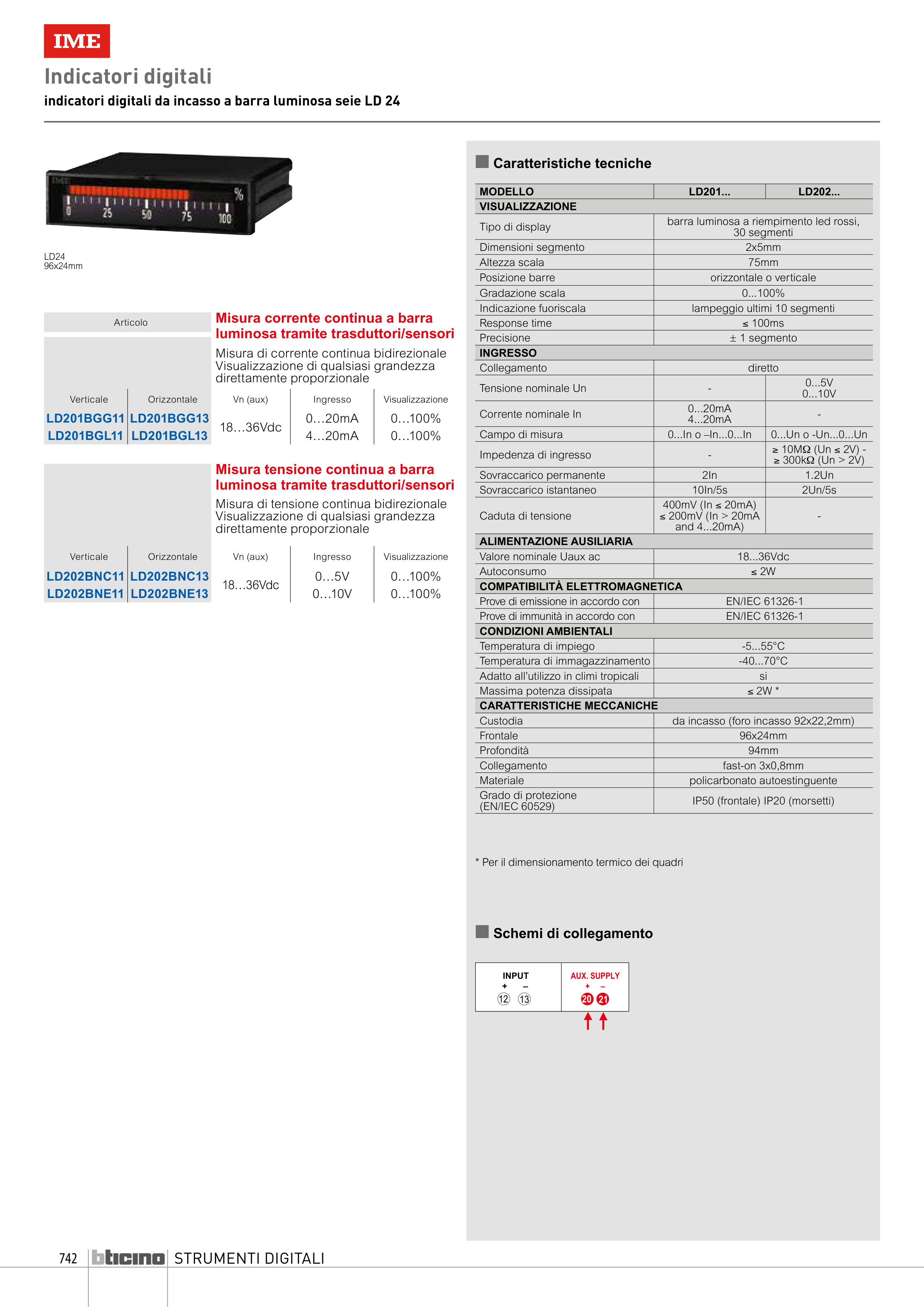

STRUMENTI DIGITALI
Indicatori digitali
indicatori digitali da incasso a barra luminosa seie LD 24
LD24
96x24mm
Articolo
Misura corrente continua a barra
luminosa tramite trasduttori/sensori
Misura di corrente continua bidirezionale
Visualizzazione di qualsiasi grandezza
direttamente proporzionale
Verticale
Orizzontale
Vn (aux)
Ingresso
Visualizzazione
LD201BGG11 LD201BGG13
18…36Vdc
0…20mA
0…100%
LD201BGL11 LD201BGL13
4…20mA
0…100%
Misura tensione continua a barra
luminosa tramite trasduttori/sensori
Misura di tensione continua bidirezionale
Visualizzazione di qualsiasi grandezza
direttamente proporzionale
Verticale
Orizzontale
Vn (aux)
Ingresso
Visualizzazione
LD202BNC11 LD202BNC13
18…36Vdc
0…5V
0…100%
LD202BNE11 LD202BNE13
0…10V
0…100%
n Caratteristiche tecniche
MODELLO
LD201...
LD202...
VISUALIZZAZIONE
Tipo di display
barra luminosa a riempimento led rossi,
30 segmenti
Dimensioni segmento
2x5mm
Altezza scala
75mm
Posizione barre
orizzontale o verticale
Gradazione scala
0...100%
Indicazione fuoriscala
lampeggio ultimi 10 segmenti
Response time
≤ 100ms
Precisione
± 1 segmento
INGRESSO
Collegamento
diretto
Tensione nominale Un
-
0...5V
0...10V
Corrente nominale In
0...20mA
4...20mA
-
Campo di misura
0...In o –In...0...In
0...Un o -Un...0...Un
Impedenza di ingresso
-
≥ 10MΩ (Un ≤ 2V) -
≥ 300kΩ (Un > 2V)
Sovraccarico permanente
2In
1.2Un
Sovraccarico istantaneo
10In/5s
2Un/5s
Caduta di tensione
400mV (In ≤ 20mA)
≤ 200mV (In > 20mA
and 4...20mA)
-
ALIMENTAZIONE AUSILIARIA
Valore nominale Uaux ac
18...36Vdc
Autoconsumo
≤ 2W
COMPATIBILITÀ ELETTROMAGNETICA
Prove di emissione in accordo con
EN/IEC 61326-1
Prove di immunità in accordo con
EN/IEC 61326-1
CONDIZIONI AMBIENTALI
Temperatura di impiego
-5...55°C
Temperatura di immagazzinamento
-40...70°C
Adatto all’utilizzo in climi tropicali
si
Massima potenza dissipata
≤ 2W *
CARATTERISTICHE MECCANICHE
Custodia
da incasso (foro incasso 92x22,2mm)
Frontale
96x24mm
Profondità
94mm
Collegamento
fast-on 3x0,8mm
Materiale
policarbonato autoestinguente
Grado di protezione
(EN/IEC 60529)
IP50 (frontale) IP20 (morsetti)
12
13
20
AUX. SUPPLY
21
INPUT
+
–
+
–
LD201...
LD202...
* Per il dimensionamento termico dei quadri
n Schemi di collegamento
