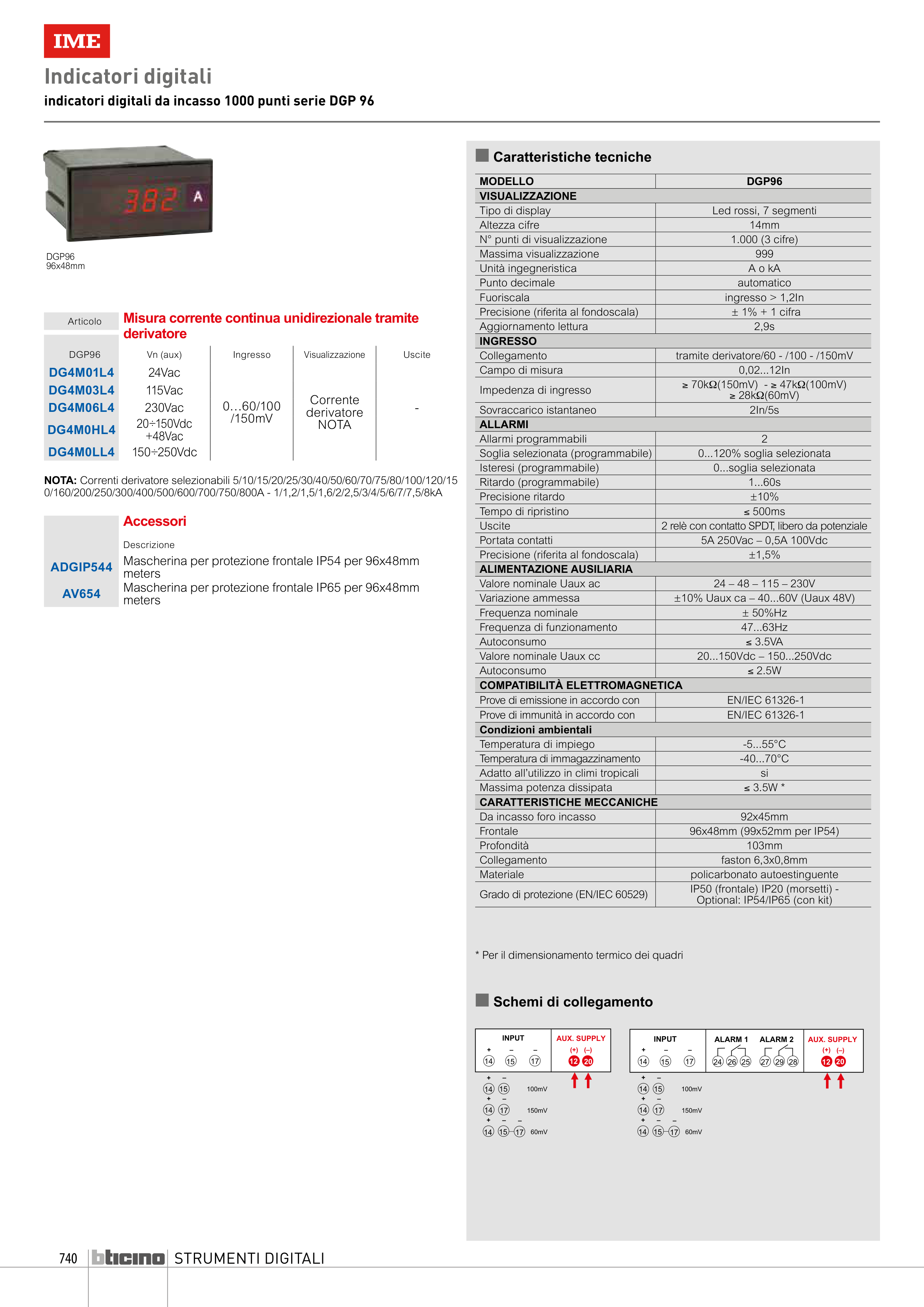

Indicatori digitali
indicatori digitali da incasso 1000 punti serie DGP 96
DGP96
96x48mm
Articolo
Misura corrente continua unidirezionale tramite
derivatore
DGP96
Vn (aux)
Ingresso
Visualizzazione
Uscite
DG4M01L4
24Vac
0…60/100
/150mV
Corrente
derivatore
NOTA
DG4M03L4
115Vac
DG4M06L4
230Vac
-
DG4M0HL4
20÷150Vdc
+48Vac
DG4M0LL4
150÷250Vdc
NOTA: Correnti derivatore selezionabili 5/10/15/20/25/30/40/50/60/70/75/80/100/120/15
0/160/200/250/300/400/500/600/700/750/800A - 1/1,2/1,5/1,6/2/2,5/3/4/5/6/7/7,5/8kA
Accessori
Descrizione
ADGIP544
Mascherina per protezione frontale IP54 per 96x48mm
meters
AV654
Mascherina per protezione frontale IP65 per 96x48mm
meters
n Caratteristiche tecniche
MODELLO
DGP96
VISUALIZZAZIONE
Tipo di display
Led rossi, 7 segmenti
Altezza cifre
14mm
N° punti di visualizzazione
1.000 (3 cifre)
Massima visualizzazione
999
Unità ingegneristica
A o kA
Punto decimale
automatico
Fuoriscala
ingresso > 1,2In
Precisione (riferita al fondoscala)
± 1% + 1 cifra
Aggiornamento lettura
2,9s
INGRESSO
Collegamento
tramite derivatore/60 - /100 - /150mV
Campo di misura
0,02...12In
Impedenza di ingresso
≥ 70kΩ(150mV) - ≥ 47kΩ(100mV)
≥ 28kΩ(60mV)
Sovraccarico istantaneo
2In/5s
ALLARMI
Allarmi programmabili
2
Soglia selezionata (programmabile)
0...120% soglia selezionata
Isteresi (programmabile)
0...soglia selezionata
Ritardo (programmabile)
1...60s
Precisione ritardo
±10%
Tempo di ripristino
≤ 500ms
Uscite
2 relè con contatto SPDT, libero da potenziale
Portata contatti
5A 250Vac – 0,5A 100Vdc
Precisione (riferita al fondoscala)
±1,5%
ALIMENTAZIONE AUSILIARIA
Valore nominale Uaux ac
24 – 48 – 115 – 230V
Variazione ammessa
±10% Uaux ca – 40...60V (Uaux 48V)
Frequenza nominale
± 50%Hz
Frequenza di funzionamento
47...63Hz
Autoconsumo
≤ 3.5VA
Valore nominale Uaux cc
20...150Vdc – 150...250Vdc
Autoconsumo
≤ 2.5W
COMPATIBILITÀ ELETTROMAGNETICA
Prove di emissione in accordo con
EN/IEC 61326-1
Prove di immunità in accordo con
EN/IEC 61326-1
Condizioni ambientali
Temperatura di impiego
-5...55°C
Temperatura di immagazzinamento
-40...70°C
Adatto all’utilizzo in climi tropicali
si
Massima potenza dissipata
≤ 3.5W *
CARATTERISTICHE MECCANICHE
Da incasso foro incasso
92x45mm
Frontale
96x48mm (99x52mm per IP54)
Profondità
103mm
Collegamento
faston 6,3x0,8mm
Materiale
policarbonato autoestinguente
Grado di protezione (EN/IEC 60529)
IP50 (frontale) IP20 (morsetti) -
Optional: IP54/IP65 (con kit)
* Per il dimensionamento termico dei quadri
n Schemi di collegamento
21
17
15
12
AUX. SUPPLY
13
INPUT
VOLTAGE
CURRENT
(+)
(–)
+
–
–
16
+
DG8P...
14
17
15
12
20
INPUT
(+)
(–)
+
+
–
14
15
+
–
14
17
+
–
14
16
+
–
50/60/75/100/150mV
1/5/10V
1/5/10/20mA
16
+
DG8P...
A
comm
V
14
17
15
12
20
(+)
(–)
14
17
15
12 20
INPUT
ALARM 1
ALARM 2
24
25
26
28
27 29
(+)
(–)
A
comm
V
DG4G...
DG7G...
DG4G...
DG7G...
14
17
15
12
20
(+)
(–)
+
–
–
14
17
15
+
–
–
14
15
+
–
14
17
+
–
100mV
150mV
60mV
DG4M...
DG7M...
14
17
15
12
AUX. SUPPLY
AUX. SUPPLY
AUX. SUPPLY
20
INPUT
ALARM 1
ALARM 2
24
25
26
28
27 29
(+)
(–)
+
–
–
14
17
15
+
–
–
14
15
+
–
14
17
+
–
100mV
150mV
60mV
DG4M...
DG7M...
14
17
15
12
20
(+)
(–)
+
500V
100V
DG4N...
DG7N...
100V
+
500V
14
17
15
12
AUX. SUPPLY
20
INPUT
ALARM 1
ALARM 2
24
25
26
28
27 29
(+)
(–)
DG4N...
DG7N...
AUX. SUPPLY
INPUT
AUX. SUPPLY
AUX. SUPPLY
INPUT
INPUT
21
17
15
12
AUX. SUPPLY
13
INPUT
VOLTAGE
CURRENT
(+)
(–)
+
–
–
16
+
DG8P...
14
17
15
12
20
INPUT
(+)
(–)
+
+
–
14
15
+
–
14
17
+
–
14
16
+
–
50/60/75/100/150mV
1/5/10V
1/5/10/20mA
16
+
DG8P...
A
comm
V
14
17
15
12
20
(+)
(–)
14
17
15
12 20
INPUT
ALARM 1
ALARM 2
24
25
26
28
27 29
(+)
(–)
A
comm
V
DG4G...
DG7G...
DG4G...
DG7G...
14
17
15
12
20
(+)
(–)
+
–
–
14
17
15
+
–
–
14
15
+
–
14
17
+
–
100mV
150mV
60mV
DG4M...
DG7M...
14
17
15
12
AUX. SUPPLY
AUX. SUPPLY
AUX. SUPPLY
20
INPUT
ALARM 1
ALARM 2
24
25
26
28
27 29
(+)
(–)
+
–
–
14
17
15
+
–
–
14
15
+
–
14
17
+
–
100mV
150mV
60mV
DG4M...
DG7M...
14
17
15
12
20
(+)
(–)
+
500V
100V
DG4N...
DG7N...
100V
+
500V
14
17
15
12
AUX. SUPPLY
20
INPUT
ALARM 1
ALARM 2
24
25
26
28
27 29
(+)
(–)
DG4N...
DG7N...
AUX. SUPPLY
INPUT
AUX. SUPPLY
AUX. SUPPLY
INPUT
INPUT
