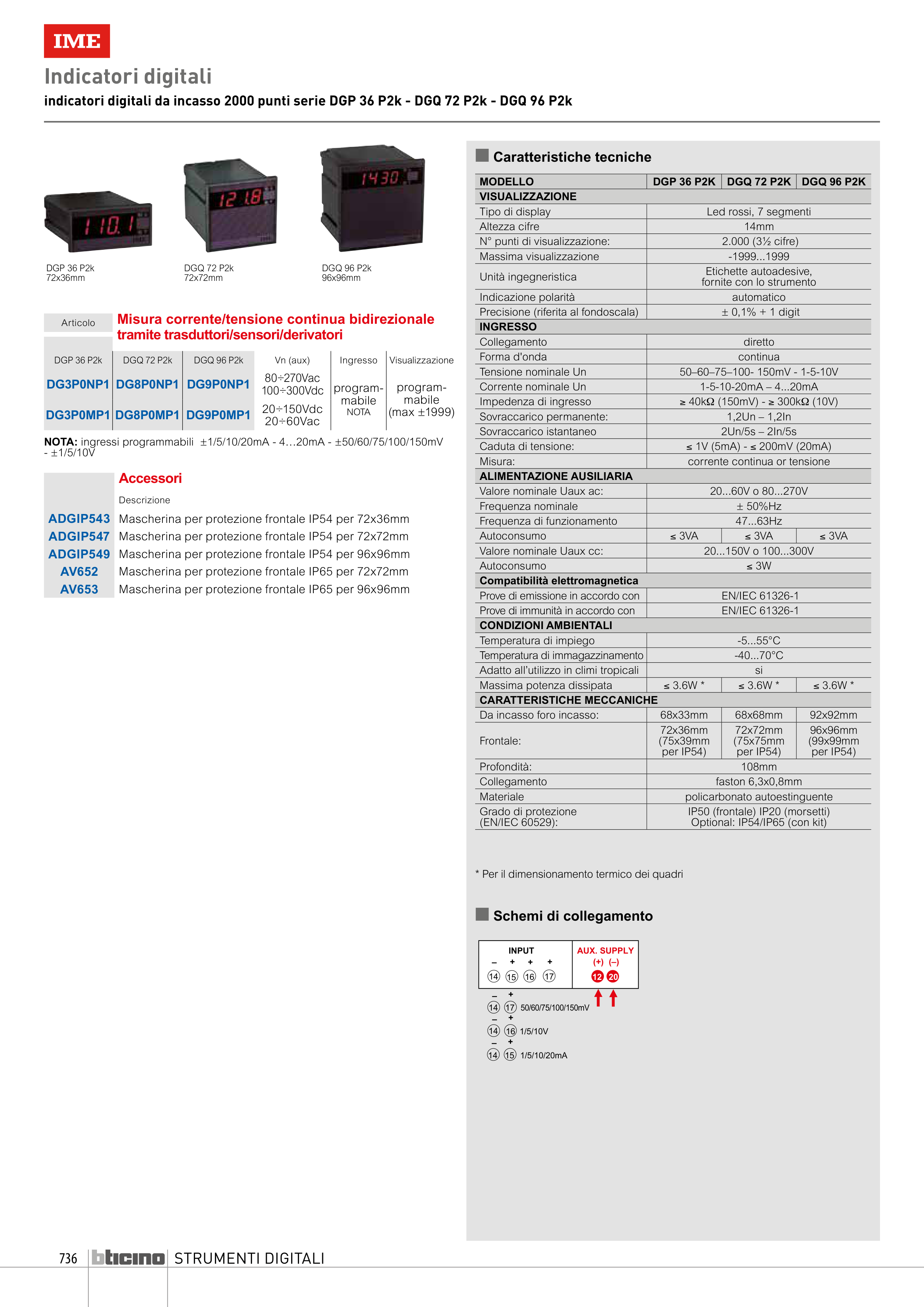

STRUMENTI DIGITALI
Indicatori digitali
indicatori digitali da incasso 2000 punti serie DGP 36 P2k - DGQ 72 P2k - DGQ 96 P2k
DGP 36 P2k
72x36mm
DGQ 72 P2k
72x72mm
DGQ 96 P2k
96x96mm
n Caratteristiche tecniche
n Schemi di collegamento
MODELLO
DGP 36 P2K
DGQ 72 P2K
DGQ 96 P2K
VISUALIZZAZIONE
Tipo di display
Led rossi, 7 segmenti
Altezza cifre
14mm
N° punti di visualizzazione:
2.000 (3½ cifre)
Massima visualizzazione
-1999...1999
Unità ingegneristica
Etichette autoadesive,
fornite con lo strumento
Indicazione polarità
automatico
Precisione (riferita al fondoscala)
± 0,1% + 1 digit
INGRESSO
Collegamento
diretto
Forma d'onda
continua
Tensione nominale Un
50–60–75–100- 150mV - 1-5-10V
Corrente nominale Un
1-5-10-20mA – 4...20mA
Impedenza di ingresso
≥ 40kΩ (150mV) - ≥ 300kΩ (10V)
Sovraccarico permanente:
1,2Un – 1,2In
Sovraccarico istantaneo
2Un/5s – 2In/5s
Caduta di tensione:
≤ 1V (5mA) - ≤ 200mV (20mA)
Misura:
corrente continua or tensione
ALIMENTAZIONE AUSILIARIA
Valore nominale Uaux ac:
20...60V o 80...270V
Frequenza nominale
± 50%Hz
Frequenza di funzionamento
47...63Hz
Autoconsumo
≤ 3VA
≤ 3VA
≤ 3VA
Valore nominale Uaux cc:
20...150V o 100...300V
Autoconsumo
≤ 3W
Compatibilità elettromagnetica
Prove di emissione in accordo con
EN/IEC 61326-1
Prove di immunità in accordo con
EN/IEC 61326-1
CONDIZIONI AMBIENTALI
Temperatura di impiego
-5...55°C
Temperatura di immagazzinamento
-40...70°C
Adatto all’utilizzo in climi tropicali
si
Massima potenza dissipata
≤ 3.6W *
≤ 3.6W *
≤ 3.6W *
CARATTERISTICHE MECCANICHE
Da incasso foro incasso:
68x33mm
68x68mm
92x92mm
Frontale:
72x36mm
(75x39mm
per IP54)
72x72mm
(75x75mm
per IP54)
96x96mm
(99x99mm
per IP54)
Profondità:
108mm
Collegamento
faston 6,3x0,8mm
Materiale
policarbonato autoestinguente
Grado di protezione
(EN/IEC 60529):
IP50 (frontale) IP20 (morsetti)
Optional: IP54/IP65 (con kit)
* Per il dimensionamento termico dei quadri
21
17
15
12
AUX. SUPPLY
13
INPUT
VOLTAGE
CURRENT
(+) (–)
+
–
–
16
+
14
17
15
12
AUX. SUPPLY
20
INPUT
(+) (–)
+
+
–
14
15
+
–
14
17
+
–
14
16
+
–
50/60/75/100/150mV
1/5/10V
1/5/10/20mA
16
+
Articolo
Misura corrente/tensione continua bidirezionale
tramite trasduttori/sensori/derivatori
DGP 36 P2k
DGQ 72 P2k
DGQ 96 P2k
Vn (aux)
Ingresso
Visualizzazione
DG3P0NP1 DG8P0NP1 DG9P0NP1
80÷270Vac
100÷300Vdc
program-
mabile
NOTA
program-
mabile
(max ±1999)
DG3P0MP1 DG8P0MP1 DG9P0MP1
20÷150Vdc
20÷60Vac
NOTA: ingressi programmabili ±1/5/10/20mA - 4…20mA - ±50/60/75/100/150mV
- ±1/5/10V
Accessori
Descrizione
ADGIP543 Mascherina per protezione frontale IP54 per 72x36mm
ADGIP547 Mascherina per protezione frontale IP54 per 72x72mm
ADGIP549 Mascherina per protezione frontale IP54 per 96x96mm
AV652
Mascherina per protezione frontale IP65 per 72x72mm
AV653
Mascherina per protezione frontale IP65 per 96x96mm
