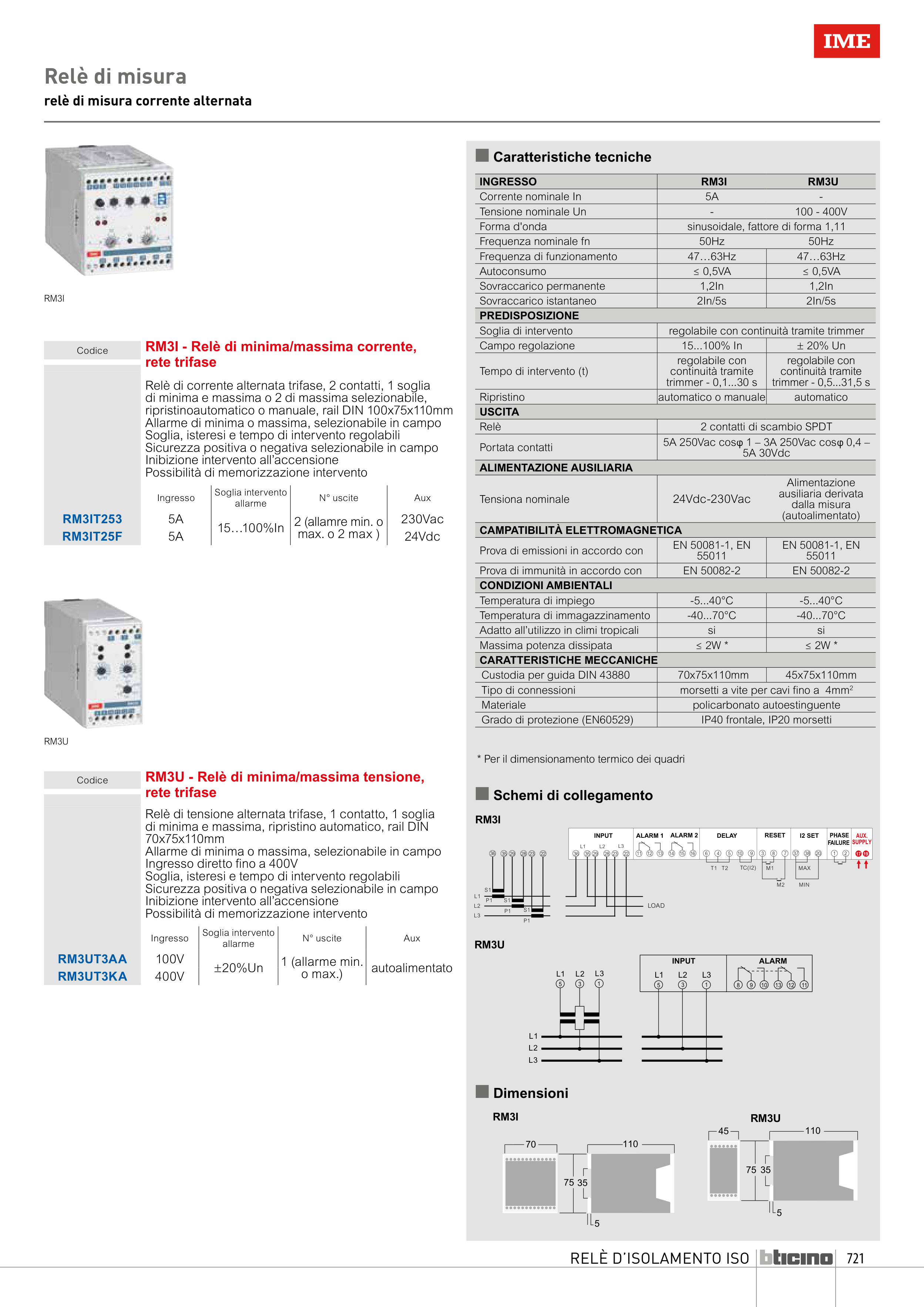

RELÈ D’ISOLAMENTO ISO
Relè di misura
relè di misura corrente alternata
Codice
RM3U - Relè di minima/massima tensione,
rete trifase
Relè di tensione alternata trifase, 1 contatto, 1 soglia
di minima e massima, ripristino automatico, rail DIN
70x75x110mm
Allarme di minima o massima, selezionabile in campo
Ingresso diretto fino a 400V
Soglia, isteresi e tempo di intervento regolabili
Sicurezza positiva o negativa selezionabile in campo
Inibizione intervento all’accensione
Possibilità di memorizzazione intervento
Ingresso
Soglia intervento
allarme
N° uscite
Aux
RM3UT3AA
100V
±20%Un
1 (allarme min.
o max.)
autoalimentato
RM3UT3KA
400V
RM3U
Codice
RM3I - Relè di minima/massima corrente,
rete trifase
Relè di corrente alternata trifase, 2 contatti, 1 soglia
di minima e massima o 2 di massima selezionabile,
ripristinoautomatico o manuale, rail DIN 100x75x110mm
Allarme di minima o massima, selezionabile in campo
Soglia, isteresi e tempo di intervento regolabili
Sicurezza positiva o negativa selezionabile in campo
Inibizione intervento all’accensione
Possibilità di memorizzazione intervento
Ingresso
Soglia intervento
allarme
N° uscite
Aux
RM3IT253
5A
15…100%In 2 (allamre min. o
max. o 2 max )
230Vac
RM3IT25F
5A
24Vdc
RM3I
n Caratteristiche tecniche
INGRESSO
RM3I
RM3U
Corrente nominale In
5A
-
Tensione nominale Un
-
100 - 400V
Forma d'onda
sinusoidale, fattore di forma 1,11
Frequenza nominale fn
50Hz
50Hz
Frequenza di funzionamento
47…63Hz
47…63Hz
Autoconsumo
≤ 0,5VA
≤ 0,5VA
Sovraccarico permanente
1,2In
1,2In
Sovraccarico istantaneo
2In/5s
2In/5s
PREDISPOSIZIONE
Soglia di intervento
regolabile con continuità tramite trimmer
Campo regolazione
15...100% In
± 20% Un
Tempo di intervento (t)
regolabile con
continuità tramite
trimmer - 0,1...30 s
regolabile con
continuità tramite
trimmer - 0,5...31,5 s
Ripristino
automatico o manuale
automatico
USCITA
Relè
2 contatti di scambio SPDT
Portata contatti
5A 250Vac cosφ 1 – 3A 250Vac cosφ 0,4 –
5A 30Vdc
ALIMENTAZIONE AUSILIARIA
Tensiona nominale
24Vdc-230Vac
Alimentazione
ausiliaria derivata
dalla misura
(autoalimentato)
CAMPATIBILITÀ ELETTROMAGNETICA
Prova di emissioni in accordo con
EN 50081-1, EN
55011
EN 50081-1, EN
55011
Prova di immunità in accordo con
EN 50082-2
EN 50082-2
CONDIZIONI AMBIENTALI
Temperatura di impiego
-5...40°C
-5...40°C
Temperatura di immagazzinamento
-40...70°C
-40...70°C
Adatto all’utilizzo in climi tropicali
si
si
Massima potenza dissipata
≤ 2W *
≤ 2W *
CARATTERISTICHE MECCANICHE
Custodia per guida DIN 43880
70x75x110mm
45x75x110mm
Tipo di connessioni
morsetti a vite per cavi fino a 4mm2
Materiale
policarbonato autoestinguente
Grado di protezione (EN60529)
IP40 frontale, IP20 morsetti
* Per il dimensionamento termico dei quadri
n Schemi di collegamento
n Dimensioni
70
110
75
5
35
RM3I
RM3I
INPUT
11
12
L1
L2
L3
S1
P1
S1
P1
S1
P1
LOAD
22
23
28
29
35
36
13
14
16
15
ALARM 1
ALARM 2
5
6
4
10
9
3
8
7
T1
T2
TC(I2)
M2
M1
37
38
20
1
2
MIN
MAX
PHASE
FAILURE
DELAY
RESET
I2 SET
L1
L2
L3
22
23
28
29
35
36
17
AUX.
SUPPLY
19
RM3U
45
110
75
5
35
RM3U
5
3
1
8
9
L1
L2
L3
10
13
11
12
L1
L2
L3
5
L1
3
L2
L3
1
INPUT
ALARM
