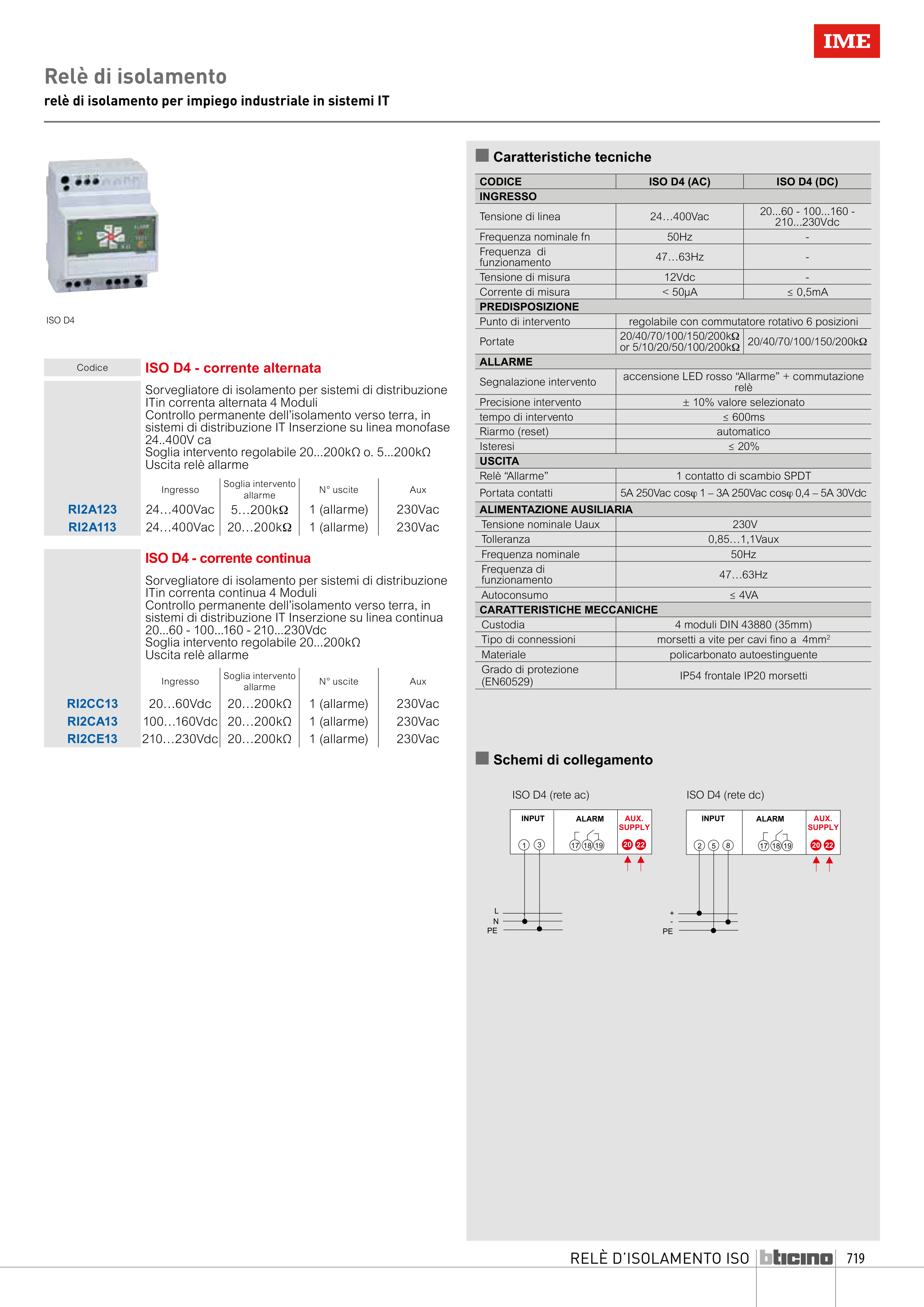

RELÈ D’ISOLAMENTO ISO
Relè di isolamento
relè di isolamento per impiego industriale in sistemi IT
ISO D4
Codice
ISO D4 - corrente alternata
Sorvegliatore di isolamento per sistemi di distribuzione
ITin correnta alternata 4 Moduli
Controllo permanente dell’isolamento verso terra, in
sistemi di distribuzione IT Inserzione su linea monofase
24..400V ca
Soglia intervento regolabile 20...200kΩ o. 5...200kΩ
Uscita relè allarme
Ingresso
Soglia intervento
allarme
N° uscite
Aux
RI2A123
24…400Vac
5…200kΩ
1 (allarme)
230Vac
RI2A113
24…400Vac
20…200kΩ
1 (allarme)
230Vac
ISO D4 - corrente continua
Sorvegliatore di isolamento per sistemi di distribuzione
ITin correnta continua 4 Moduli
Controllo permanente dell’isolamento verso terra, in
sistemi di distribuzione IT Inserzione su linea continua
20...60 - 100...160 - 210...230Vdc
Soglia intervento regolabile 20...200kΩ
Uscita relè allarme
Ingresso
Soglia intervento
allarme
N° uscite
Aux
RI2CC13
20…60Vdc
20…200kΩ
1 (allarme)
230Vac
RI2CA13
100…160Vdc 20…200kΩ
1 (allarme)
230Vac
RI2CE13
210…230Vdc 20…200kΩ
1 (allarme)
230Vac
n Caratteristiche tecniche
CODICE
ISO D4 (AC)
ISO D4 (DC)
INGRESSO
Tensione di linea
24…400Vac
20...60 - 100...160 -
210...230Vdc
Frequenza nominale fn
50Hz
-
Frequenza di
funzionamento
47…63Hz
-
Tensione di misura
12Vdc
-
Corrente di misura
< 50µA
≤ 0,5mA
PREDISPOSIZIONE
Punto di intervento
regolabile con commutatore rotativo 6 posizioni
Portate
20/40/70/100/150/200kΩ
or 5/10/20/50/100/200kΩ 20/40/70/100/150/200kΩ
ALLARME
Segnalazione intervento
accensione LED rosso “Allarme” + commutazione
relè
Precisione intervento
± 10% valore selezionato
tempo di intervento
≤ 600ms
Riarmo (reset)
automatico
Isteresi
≤ 20%
USCITA
Relè “Allarme”
1 contatto di scambio SPDT
Portata contatti
5A 250Vac cosϕ 1 – 3A 250Vac cosϕ 0,4 – 5A 30Vdc
ALIMENTAZIONE AUSILIARIA
Tensione nominale Uaux
230V
Tolleranza
0,85…1,1Vaux
Frequenza nominale
50Hz
Frequenza di
funzionamento
47…63Hz
Autoconsumo
≤ 4VA
CARATTERISTICHE MECCANICHE
Custodia
4 moduli DIN 43880 (35mm)
Tipo di connessioni
morsetti a vite per cavi fino a 4mm2
Materiale
policarbonato autoestinguente
Grado di protezione
(EN60529)
IP54 frontale IP20 morsetti
n Schemi di collegamento
1
3
17 18
ALARM
INPUT
19
20
AUX.
SUPPLY
ALARM
INPUT
22
L
N
PE
Alternating current
Direct current
2
8
17 18 19
5
20 22
+
-
PE
AUX.
SUPPLY
ISO D4 (rete ac)
ISO D4 (rete dc)
