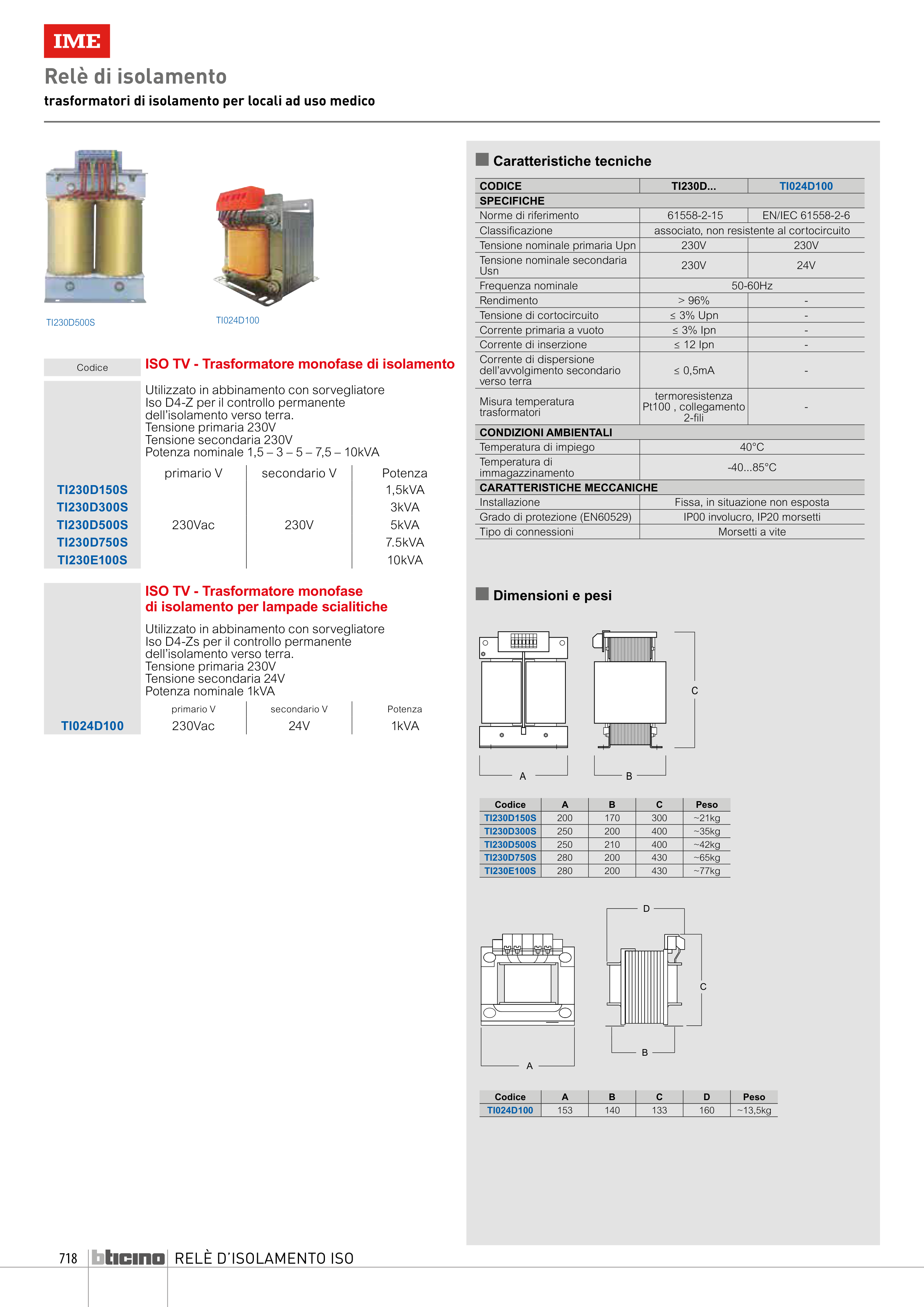

RELÈ D’ISOLAMENTO ISO
Relè di isolamento
trasformatori di isolamento per locali ad uso medico
TI230D500S
TI024D100
Codice
ISO TV - Trasformatore monofase di isolamento
Utilizzato in abbinamento con sorvegliatore
Iso D4-Z per il controllo permanente
dell’isolamento verso terra.
Tensione primaria 230V
Tensione secondaria 230V
Potenza nominale 1,5 – 3 – 5 – 7,5 – 10kVA
primario V
secondario V
Potenza
TI230D150S
230Vac
230V
1,5kVA
TI230D300S
3kVA
TI230D500S
5kVA
TI230D750S
7.5kVA
TI230E100S
10kVA
ISO TV - Trasformatore monofase
di isolamento per lampade scialitiche
Utilizzato in abbinamento con sorvegliatore
Iso D4-Zs per il controllo permanente
dell’isolamento verso terra.
Tensione primaria 230V
Tensione secondaria 24V
Potenza nominale 1kVA
primario V
secondario V
Potenza
TI024D100
230Vac
24V
1kVA
n Caratteristiche tecniche
n Dimensioni e pesi
CODICE
TI230D...
TI024D100
SPECIFICHE
Norme di riferimento
61558-2-15
EN/IEC 61558-2-6
Classificazione
associato, non resistente al cortocircuito
Tensione nominale primaria Upn
230V
230V
Tensione nominale secondaria
Usn
230V
24V
Frequenza nominale
50-60Hz
Rendimento
> 96%
-
Tensione di cortocircuito
≤ 3% Upn
-
Corrente primaria a vuoto
≤ 3% Ipn
-
Corrente di inserzione
≤ 12 Ipn
-
Corrente di dispersione
dell’avvolgimento secondario
verso terra
≤ 0,5mA
-
Misura temperatura
trasformatori
termoresistenza
Pt100 , collegamento
2-fili
-
CONDIZIONI AMBIENTALI
Temperatura di impiego
40°C
Temperatura di
immagazzinamento
-40...85°C
CARATTERISTICHE MECCANICHE
Installazione
Fissa, in situazione non esposta
Grado di protezione (EN60529)
IP00 involucro, IP20 morsetti
Tipo di connessioni
Morsetti a vite
A
C
B
Codice
A
B
C
Peso
TI230D150S
200
170
300
~21kg
TI230D300S
250
200
400
~35kg
TI230D500S
250
210
400
~42kg
TI230D750S
280
200
430
~65kg
TI230E100S
280
200
430
~77kg
Codice
A
B
C
D
Peso
TI024D100
153
140
133
160
~13,5kg
A
B
C
D
