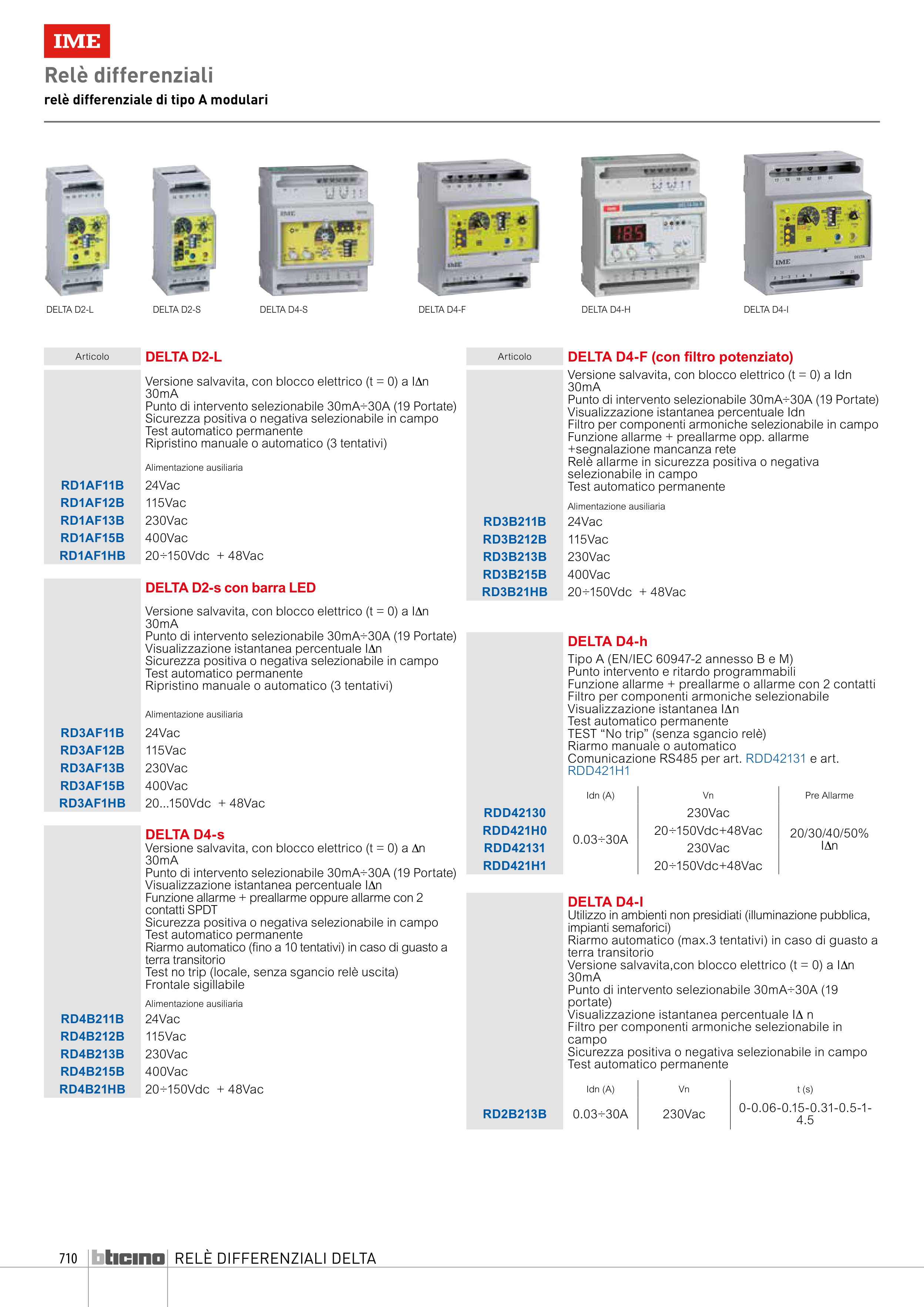

710
RELÈ DIFFERENZIALI DELTA
Relè differenziali
relè differenziale di tipo A modulari
DELTA D2-L DELTA D2-S DELTA D4-S DELTA D4-F DELTA D4-H DELTA D4-I
Articolo
DELTA D2-L
Versione salvavita, con blocco elettrico (t = 0) a IΔn
30mA
Punto di intervento selezionabile 30mA÷30A (19 Portate)
Sicurezza positiva o negativa selezionabile in campo
Test automatico permanente
Ripristino manuale o automatico (3 tentativi)
Alimentazione ausiliaria
RD1AF11B
24Vac
RD1AF12B
115Vac
RD1AF13B
230Vac
RD1AF15B
400Vac
RD1AF1HB
20÷150Vdc + 48Vac
DELTA D2-s con barra LED
Versione salvavita, con blocco elettrico (t = 0) a IΔn
30mA
Punto di intervento selezionabile 30mA÷30A (19 Portate)
Visualizzazione istantanea percentuale IΔn
Sicurezza positiva o negativa selezionabile in campo
Test automatico permanente
Ripristino manuale o automatico (3 tentativi)
Alimentazione ausiliaria
RD3AF11B
24Vac
RD3AF12B
115Vac
RD3AF13B
230Vac
RD3AF15B
400Vac
RD3AF1HB
20...150Vdc + 48Vac
DELTA D4-s
Versione salvavita, con blocco elettrico (t = 0) a Δn
30mA
Punto di intervento selezionabile 30mA÷30A (19 Portate)
Visualizzazione istantanea percentuale IΔn
Funzione allarme + preallarme oppure allarme con 2
contatti SPDT
Sicurezza positiva o negativa selezionabile in campo
Test automatico permanente
Riarmo automatico (fino a 10 tentativi) in caso di guasto a
terra transitorio
Test no trip (locale, senza sgancio relè uscita)
Frontale sigillabile
Alimentazione ausiliaria
RD4B211B
24Vac
RD4B212B
115Vac
RD4B213B
230Vac
RD4B215B
400Vac
RD4B21HB
20÷150Vdc + 48Vac
Articolo
DELTA D4-F (con filtro potenziato)
Versione salvavita, con blocco elettrico (t = 0) a Idn
30mA
Punto di intervento selezionabile 30mA÷30A (19 Portate)
Visualizzazione istantanea percentuale Idn
Filtro per componenti armoniche selezionabile in campo
Funzione allarme + preallarme opp. allarme
+segnalazione mancanza rete
Relè allarme in sicurezza positiva o negativa
selezionabile in campo
Test automatico permanente
Alimentazione ausiliaria
RD3B211B
24Vac
RD3B212B
115Vac
RD3B213B
230Vac
RD3B215B
400Vac
RD3B21HB
20÷150Vdc + 48Vac
DELTA D4-I
Utilizzo in ambienti non presidiati (illuminazione pubblica,
impianti semaforici)
Riarmo automatico (max.3 tentativi) in caso di guasto a
terra transitorio
Versione salvavita,con blocco elettrico (t = 0) a IΔn
30mA
Punto di intervento selezionabile 30mA÷30A (19
portate)
Visualizzazione istantanea percentuale IΔ n
Filtro per componenti armoniche selezionabile in
campo
Sicurezza positiva o negativa selezionabile in campo
Test automatico permanente
Idn (A)
Vn
t (s)
RD2B213B
0.03÷30A
230Vac
0-0.06-0.15-0.31-0.5-1-
4.5
DELTA D4-h
Tipo A (EN/IEC 60947-2 annesso B e M)
Punto intervento e ritardo programmabili
Funzione allarme + preallarme o allarme con 2 contatti
Filtro per componenti armoniche selezionabile
Visualizzazione istantanea IΔn
Test automatico permanente
TEST “No trip” (senza sgancio relè)
Riarmo manuale o automatico
Comunicazione RS485 per art. RDD42131 e art.
RDD421H1
Idn (A)
Vn
Pre Allarme
RDD42130
0.03÷30A
230Vac
20/30/40/50%
IΔn
RDD421H0
20÷150Vdc+48Vac
RDD42131
230Vac
RDD421H1
20÷150Vdc+48Vac
