RELÈ DIFFERENZIALI DELTA
Modello
DELTA 48-s
DELTA 48-s
DELTA 72-s
DELTA 72-s
DELTA 72-h
DELTA 72-F
DELTA 96-s
DELTA 96-F
Codice
RD1DF...
RD1D2...
RD1EP...
RD1E2...
RD3E2...
RD2E2...
RD1G2...
RD2G2...
Portate
19 0,03...30A
*
*
*
*
*
*
18 0,5...30A
*
*
Istantaneo
t=0s a IΔn 30mA
*
*
*
*
*
*
Forma d'onda
Sinusoidale (Tipo CA)
*
*
*
*
*
*
*
*
Pulsante parzializzata
con componente
continua (tipo A)
*
*
*
*
*
*
*
*
Filtro componenti
armoniche
Selezionabile
Fisso
*
Norma di
riferimento
EN60947-2 IEC60947-2
*
*
*
*
*
*
*
*
Allarme
1 Uscita Relè
*
*
2 Uscite Relè
(2)
(2)
(2)
(2)
(2)
1 Uscita + Preallarme
*
(2)
(2)
(2)
(2)
(2)
Visualizzazione
IΔn
Barra LED
*
*
*
*
*
*
Display
*
Uscite relè
SPDT
*
SPDT + SPST
*
*
2 SPDT
*
*
*
*
*
Sicurezza
positiva/negativa
Selezionabile
*
*
*
*
*
*
*
*
Test
Locale
*
*
*
*
*
*
*
*
Remoto
(1)
(1)
(1)
(1)
*
(1)
(1)
(1)
Automatico
*
*
*
*
*
*
*
*
Ripristino
Locale
*
*
*
*
*
*
*
*
Remoto
*
*
*
*
*
*
*
*
Automatico
*
*
*
Alimentazione
ausiliaria
230Vac
*
*
*
*
*
*
*
*
24-48-115-240-400Vac
*
*
*
*
*
*
*
*
20...150Vdc
*
*
*
*
*
*
*
*
10...36Vdc
Dimensioni
2 Moduli
4 Moduli
48 x 48 mm
*
*
72 x 72 mm
*
*
*
*
96 x 96 mm
*
*
Communication
RS485
(1) Non disponibile con alimentazione ausiliaria 20...150Vdc-48Vac
(2) Su richiesta

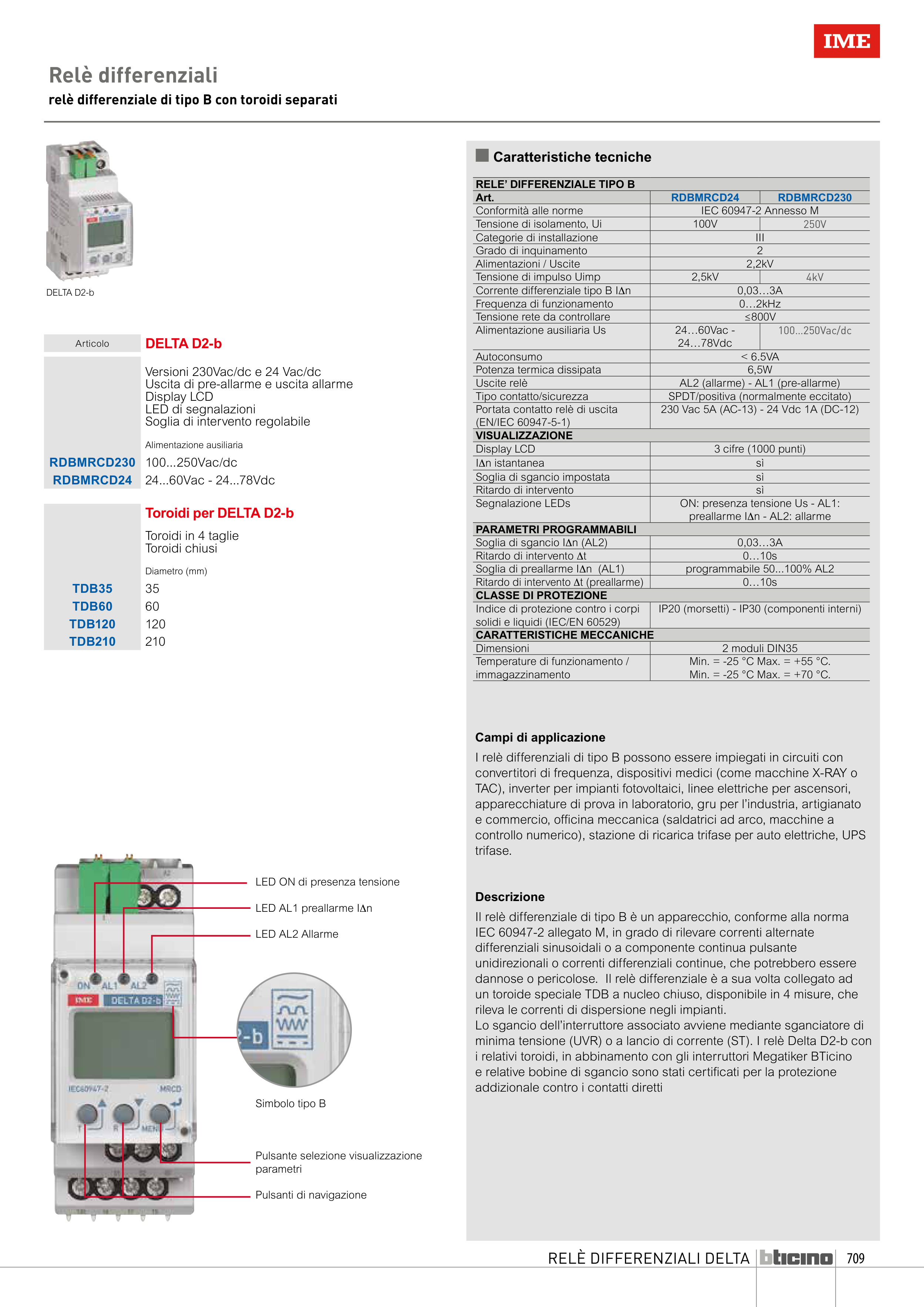

n Caratteristiche tecniche
Relè differenziali
relè differenziale di tipo B con toroidi separati
Articolo
DELTA D2-b
Versioni 230Vac/dc e 24 Vac/dc
Uscita di pre-allarme e uscita allarme
Display LCD
LED di segnalazioni
Soglia di intervento regolabile
Alimentazione ausiliaria
RDBMRCD230 100...250Vac/dc
RDBMRCD24
24...60Vac - 24...78Vdc
Toroidi per DELTA D2-b
Toroidi in 4 taglie
Toroidi chiusi
Diametro (mm)
TDB35
35
TDB60
60
TDB120
120
TDB210
210
DELTA D2-b
Campi di applicazione
I relè differenziali di tipo B possono essere impiegati in circuiti con
convertitori di frequenza, dispositivi medici (come macchine X-RAY o
TAC), inverter per impianti fotovoltaici, linee elettriche per ascensori,
apparecchiature di prova in laboratorio, gru per l’industria, artigianato
e commercio, officina meccanica (saldatrici ad arco, macchine a
controllo numerico), stazione di ricarica trifase per auto elettriche, UPS
trifase.
Descrizione
Il relè differenziale di tipo B è un apparecchio, conforme alla norma
IEC 60947-2 allegato M, in grado di rilevare correnti alternate
differenziali sinusoidali o a componente continua pulsante
unidirezionali o correnti differenziali continue, che potrebbero essere
dannose o pericolose. Il relè differenziale è a sua volta collegato ad
un toroide speciale TDB a nucleo chiuso, disponibile in 4 misure, che
rileva le correnti di dispersione negli impianti.
Lo sgancio dell’interruttore associato avviene mediante sganciatore di
minima tensione (UVR) o a lancio di corrente (ST). I relè Delta D2-b con
i relativi toroidi, in abbinamento con gli interruttori Megatiker BTicino
e relative bobine di sgancio sono stati certificati per la protezione
addizionale contro i contatti diretti
RELE’ DIFFERENZIALE TIPO B
Art.
RDBMRCD24
RDBMRCD230
Conformità alle norme
IEC 60947-2 Annesso M
Tensione di isolamento, Ui
100V
250V
Categorie di installazione
III
Grado di inquinamento
2
Alimentazioni / Uscite
2,2kV
Tensione di impulso Uimp
2,5kV
4kV
Corrente differenziale tipo B IΔn
0,03…3A
Frequenza di funzionamento
0…2kHz
Tensione rete da controllare
≤800V
Alimentazione ausiliaria Us
24…60Vac -
24…78Vdc
100…250Vac/dc
Autoconsumo
< 6.5VA
Potenza termica dissipata
6,5W
Uscite relè
AL2 (allarme) - AL1 (pre-allarme)
Tipo contatto/sicurezza
SPDT/positiva (normalmente eccitato)
Portata contatto relè di uscita
(EN/IEC 60947-5-1)
230 Vac 5A (AC-13) - 24 Vdc 1A (DC-12)
VISUALIZZAZIONE
Display LCD
3 cifre (1000 punti)
IΔn istantanea
sì
Soglia di sgancio impostata
sì
Ritardo di intervento
sì
Segnalazione LEDs
ON: presenza tensione Us - AL1:
preallarme IΔn - AL2: allarme
PARAMETRI PROGRAMMABILI
Soglia di sgancio IΔn (AL2)
0,03…3A
Ritardo di intervento Δt
0…10s
Soglia di preallarme IΔn (AL1)
programmabile 50...100% AL2
Ritardo di intervento Δt (preallarme)
0…10s
CLASSE DI PROTEZIONE
Indice di protezione contro i corpi
solidi e liquidi (IEC/EN 60529)
IP20 (morsetti) - IP30 (componenti interni)
CARATTERISTICHE MECCANICHE
Dimensioni
2 moduli DIN35
Temperature di funzionamento /
immagazzinamento
Min. = -25 °C Max. = +55 °C.
Min. = -25 °C Max. = +70 °C.
LED ON di presenza tensione
LED AL1 preallarme IΔn
LED AL2 Allarme
Simbolo tipo B
Pulsante selezione visualizzazione
parametri
Pulsanti di navigazione
