701

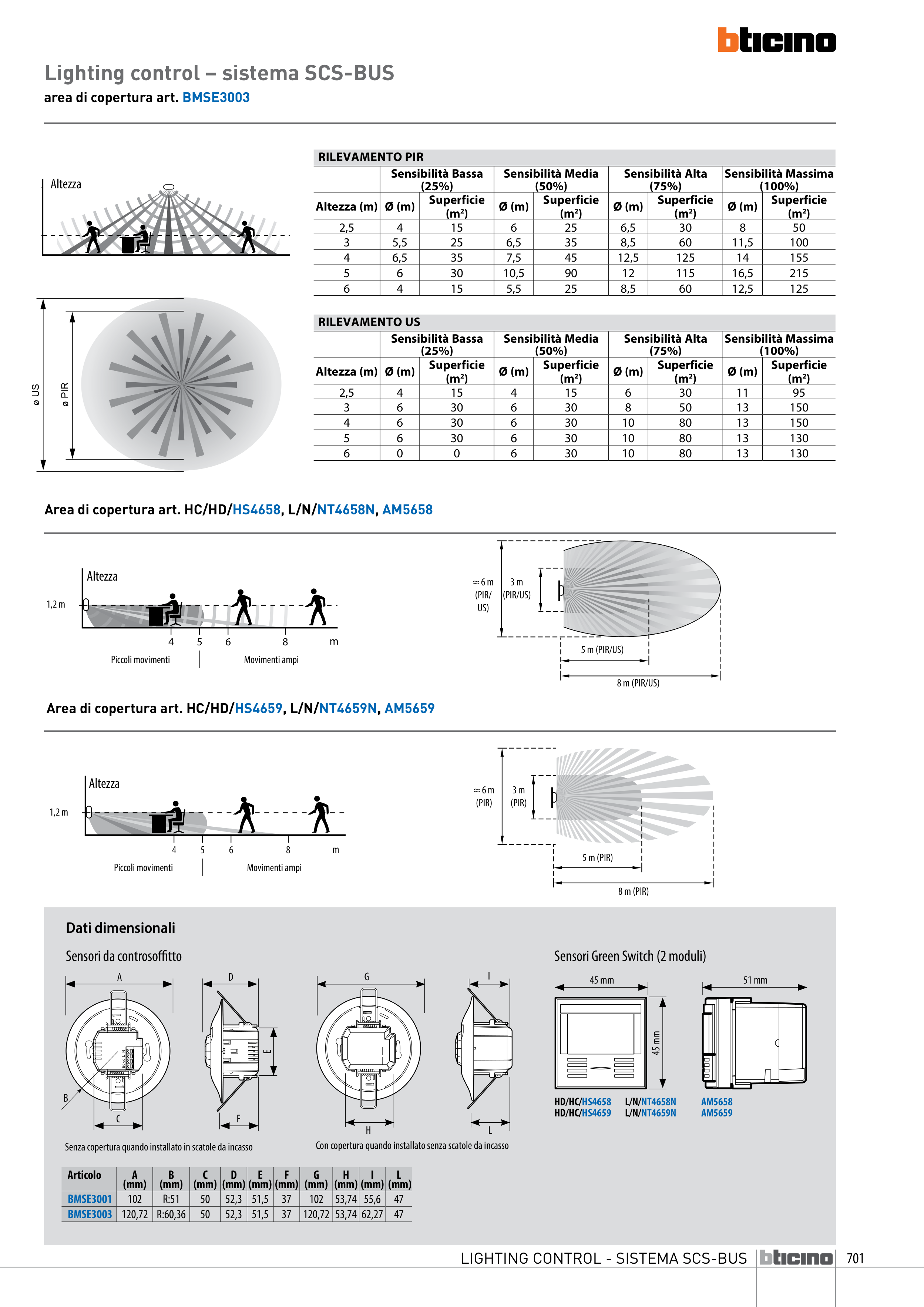

LIGHTING CONTROL - SISTEMA SCS-BUS
RILEVAMENTO PIR
Sensibilità Bassa
(25%)
Sensibilità Media
(50%)
Sensibilità Alta
(75%)
Sensibilità Massima
(100%)
Altezza (m) Ø (m)
Superficie
(m2)
Ø (m)
Superficie
(m2)
Ø (m)
Superficie
(m2)
Ø (m)
Superficie
(m2)
2,5
4
15
6
25
6,5
30
8
50
3
5,5
25
6,5
35
8,5
60
11,5
100
4
6,5
35
7,5
45
12,5
125
14
155
5
6
30
10,5
90
12
115
16,5
215
6
4
15
5,5
25
8,5
60
12,5
125
RILEVAMENTO US
Sensibilità Bassa
(25%)
Sensibilità Media
(50%)
Sensibilità Alta
(75%)
Sensibilità Massima
(100%)
Altezza (m) Ø (m)
Superficie
(m2)
Ø (m)
Superficie
(m2)
Ø (m)
Superficie
(m2)
Ø (m)
Superficie
(m2)
2,5
4
15
4
15
6
30
11
95
3
6
30
6
30
8
50
13
150
4
6
30
6
30
10
80
13
150
5
6
30
6
30
10
80
13
130
6
0
0
6
30
10
80
13
130
ø PIR
ø US
ø PIR
ø US
Altezza
Lighting control – sistema SCS-BUS
area di copertura art. BMSE3003
Area di copertura art. HC/HD/HS4658, L/N/NT4658N, AM5658
1,2 m
m
6
4
5
8
8 m (PIR/US)
5 m (PIR/US)
3 m
(PIR/US)
≈ 6 m
(PIR/
US)
Piccoli movimenti
Movimenti ampi
Altezza
1,2 m
m
6
4
5
8
8 m (PIR)
5 m (PIR)
3 m
(PIR)
≈ 6 m
(PIR)
Altezza
Piccoli movimenti
Movimenti ampi
Area di copertura art. HC/HD/HS4659, L/N/NT4659N, AM5659
Sensori Green Switch (2 moduli)
45 mm
51 mm
45 mm
HD/HC/HS4658
HD/HC/HS4659
L/N/NT4658N
L/N/NT4659N
AM5658
AM5659
Articolo
A
(mm)
B
(mm)
C
(mm)
D
(mm)
E
(mm)
F
(mm)
G
(mm)
H
(mm)
I
(mm)
L
(mm)
BMSE3001
102
R:51
50
52,3 51,5
37
102
53,74 55,6
47
BMSE3003 120,72 R:60,36
50
52,3 51,5
37
120,72 53,74 62,27
47
Sensori da controsoffitto
Senza copertura quando installato in scatole da incasso
A
D
B
C
F
E
Con copertura quando installato senza scatole da incasso
G
I
H
L
Dati dimensionali
