LIGHTING CONTROL - SISTEMA KNX
Sensori

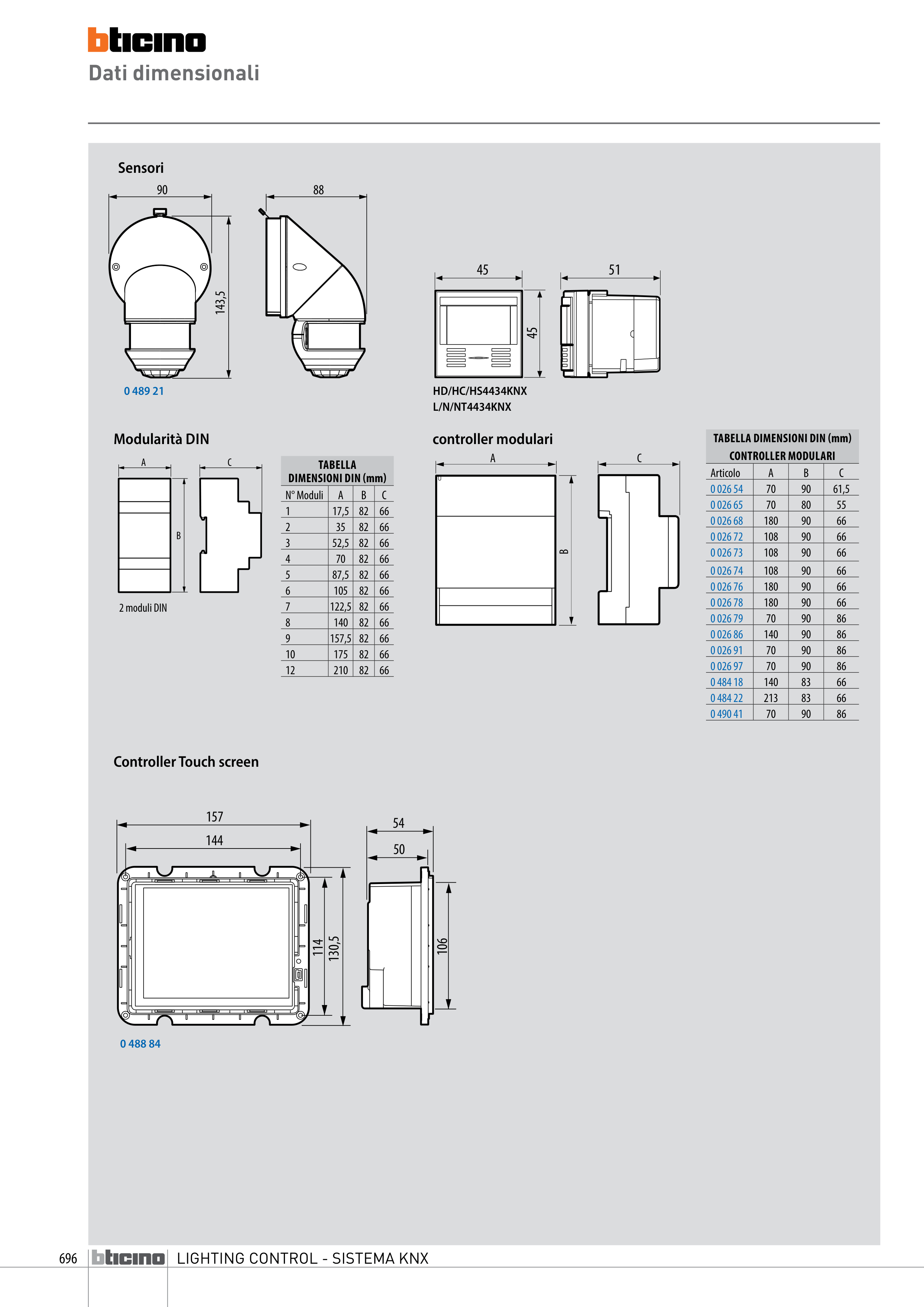

0 489 21
HD/HC/HS4434KNX
L/N/NT4434KNX
88
90
143,5
45
45
51
controller modulari
Modularità DIN
A
C
B
A
C
B
2 moduli DIN
TABELLA
DIMENSIONI DIN (mm)
N° Moduli
A
B
C
1
17,5
82
66
2
35
82
66
3
52,5
82
66
4
70
82
66
5
87,5
82
66
6
105
82
66
7
122,5 82
66
8
140
82
66
9
157,5 82
66
10
175
82
66
12
210
82
66
TABELLA DIMENSIONI DIN (mm)
CONTROLLER MODULARI
Articolo
A
B
C
0 026 54
70
90
61,5
0 026 65
70
80
55
0 026 68
180
90
66
0 026 72
108
90
66
0 026 73
108
90
66
0 026 74
108
90
66
0 026 76
180
90
66
0 026 78
180
90
66
0 026 79
70
90
86
0 026 86
140
90
86
0 026 91
70
90
86
0 026 97
70
90
86
0 484 18
140
83
66
0 484 22
213
83
66
0 490 41
70
90
86
0 488 84
157
144
130,5
114
106
54
50
Controller Touch screen
Dati dimensionali
