693
LIGHTING CONTROL - SISTEMA KNX
NOTA:
Articolo neutro
Articolo
CONTROLLO
0 488 84
display touch screen KNX a 5.7"da 320x240 pixel
retroilluminato a LED. Permette la gestione di 40
funzioni KNX su 5 differenti pagine.
Funzioni possibili:
- commutazione/variazione di carichi luce
- comando di dispositivi di azionamento
motorizzati
- impostazione della temperatura
- selezione della modalità di funzionamento
e impostazione della velocità di
ventilazione per dispositivi HVAC
- richiamo di scenari preconfigurati
- visualizzazione di informazioni di stato
in merito allo stato dei carichi
Connessione al bus tramite connettore KNX
rosso-nero. Tensione di alimentazione 29 Vd.c.
SELV da bus KNX ed Tensione di alimentazione
a 230 Va.c. a 50/60 hz. Installazione ad incasso
a parete.
ALIMENTATORI
0 035 06
Alimentatore modulare KNX con pulsante di
RESET e LED di segnalazione per:
-sovraccarico
-alimentazione
-reset
Connessione al bus tramite connettore KNX
rossonero.
Tensione d’ingresso: 120-230V a 50...60 Hz.
Tensione d’uscita: 29V +2/-1V d.c. SELV.
Tensione d'uscita ausiliaria 29V +2/0V d.c. SELV.
Corrente d’uscita: 320 mA .
Installazione su guida DIN, dimensioni 7 moduli
DIN
0 035 07
Alimentatore modulare KNX con pulsante
di RESET e LED di segnalazione per:
-sovraccarico
-alimentazione
-reset
Connessione al bus tramite
connettore KNX rossonero.
Tensione d’ingresso: 120-230V a 50...60 Hz.
Tensione d’uscita: 29V +2/-1V d.c. SELV.
Tensione d'uscita ausiliaria 29V +2/0V d.c. SELV.
Corrente d’uscita: 640 mA .
Installazione su guida DIN, dimensioni 7 moduli DIN
0 488 84

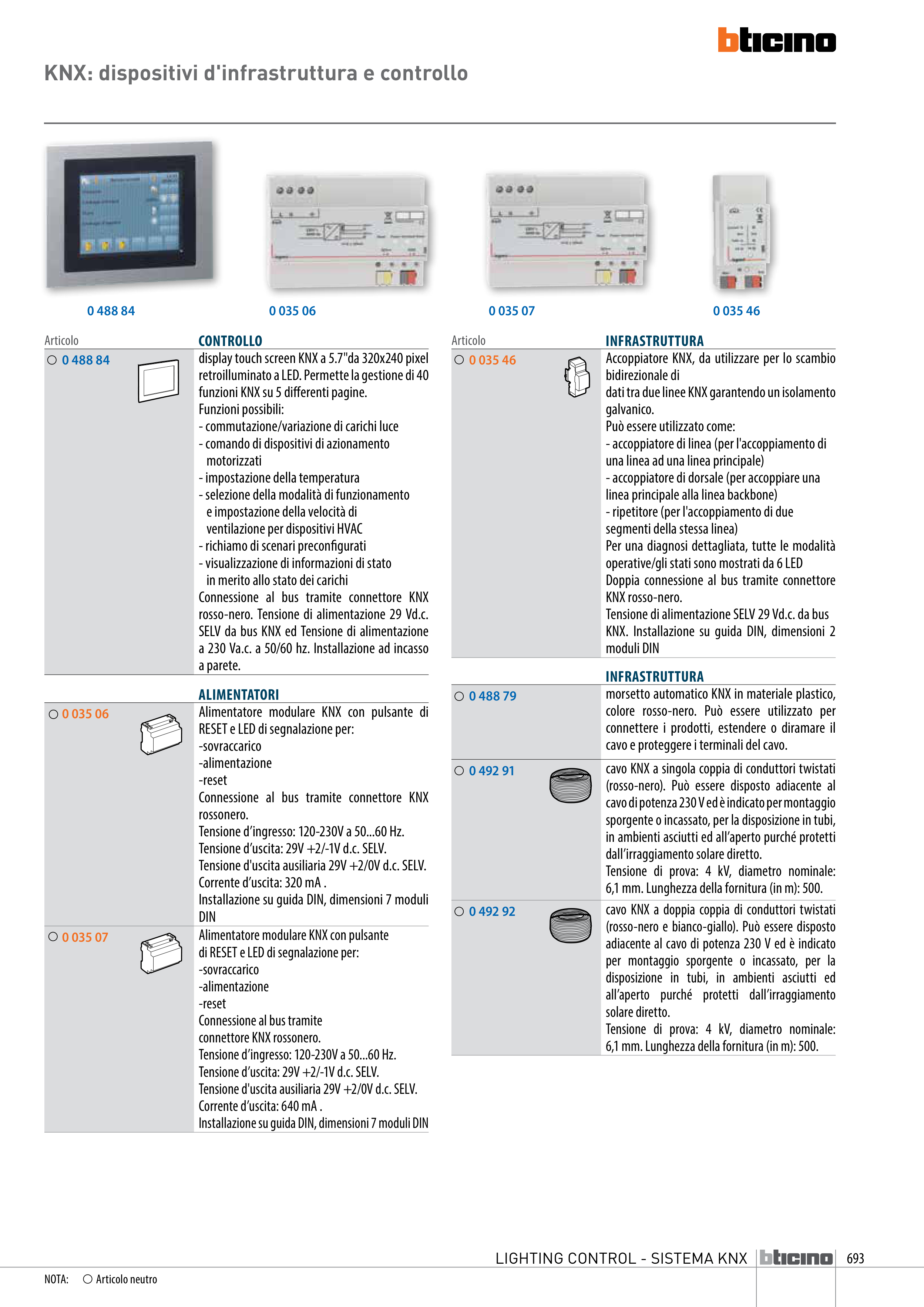

KNX: dispositivi d'infrastruttura e controllo
0 035 07
NOTA:
Articolo neutro
0 035 06
0 035 46
Articolo
INFRASTRUTTURA
0 035 46
Accoppiatore KNX, da utilizzare per lo scambio
bidirezionale di
dati tra due linee KNX garantendo un isolamento
galvanico.
Può essere utilizzato come:
- accoppiatore di linea (per l'accoppiamento di
una linea ad una linea principale)
- accoppiatore di dorsale (per accoppiare una
linea principale alla linea backbone)
- ripetitore (per l'accoppiamento di due
segmenti della stessa linea)
Per una diagnosi dettagliata, tutte le modalità
operative/gli stati sono mostrati da 6 LED
Doppia connessione al bus tramite connettore
KNX rosso-nero.
Tensione di alimentazione SELV 29 Vd.c. da bus
KNX. Installazione su guida DIN, dimensioni 2
moduli DIN
INFRASTRUTTURA
0 488 79
morsetto automatico KNX in materiale plastico,
colore rosso-nero. Può essere utilizzato per
connettere i prodotti, estendere o diramare il
cavo e proteggere i terminali del cavo.
0 492 91
cavo KNX a singola coppia di conduttori twistati
(rosso-nero). Può essere disposto adiacente al
cavo di potenza 230 V ed è indicato per montaggio
sporgente o incassato, per la disposizione in tubi,
in ambienti asciutti ed all’aperto purché protetti
dall’irraggiamento solare diretto.
Tensione di prova: 4 kV, diametro nominale:
6,1 mm. Lunghezza della fornitura (in m): 500.
0 492 92
cavo KNX a doppia coppia di conduttori twistati
(rosso-nero e bianco-giallo). Può essere disposto
adiacente al cavo di potenza 230 V ed è indicato
per montaggio sporgente o incassato, per la
disposizione in tubi, in ambienti asciutti ed
all’aperto purché protetti dall’irraggiamento
solare diretto.
Tensione di prova: 4 kV, diametro nominale:
6,1 mm. Lunghezza della fornitura (in m): 500.
