LIGHTING CONTROL - STAND EVOLUTO
Dimensioni (mm)
Dimensioni (mm)
EBDSPIR
EBDSM
Zona di rilevamento
Zona di rilevamento
H
(Altezza)
A
(Diametro)
B
(Diametro)
3 m
5 m
8 m
2,8 m
4,5 m
7 m
H
(Altezza)
A
(Diametro)
B
(Diametro)
3 m
5 m
8 m
2,8 m
4,5 m
7 m
76
4
65
94
50
CP130038
CP120002
B
H
B
A
A
B
H
B
A
A

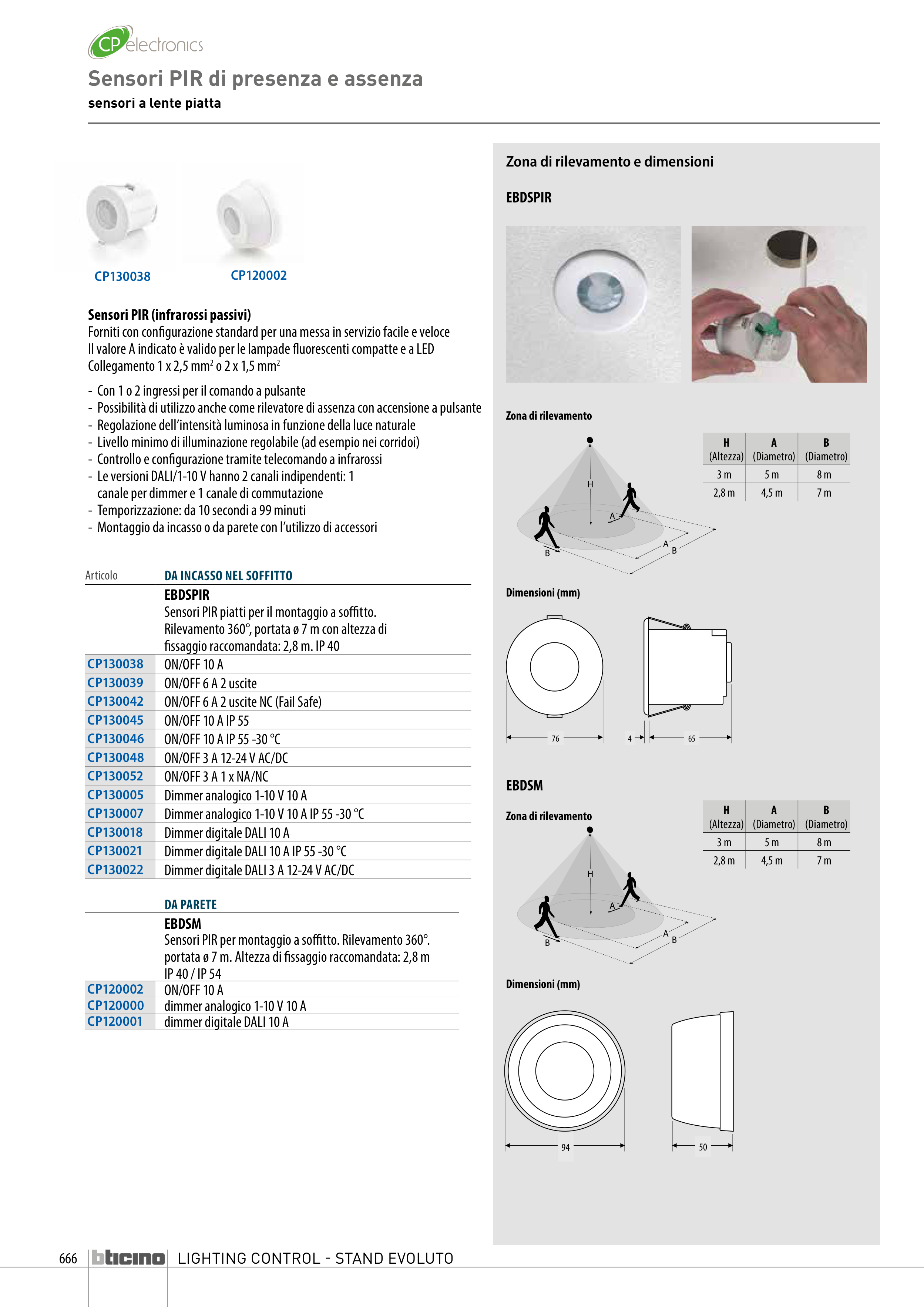

Sensori PIR di presenza e assenza
sensori a lente piatta
Articolo
DA INCASSO NEL SOFFITTO
EBDSPIR
Sensori PIR piatti per il montaggio a soffitto.
Rilevamento 360°, portata ø 7 m con altezza di
fissaggio raccomandata: 2,8 m. IP 40
CP130038
ON/OFF 10 A
CP130039
ON/OFF 6 A 2 uscite
CP130042
ON/OFF 6 A 2 uscite NC (Fail Safe)
CP130045
ON/OFF 10 A IP 55
CP130046
ON/OFF 10 A IP 55 -30 °C
CP130048
ON/OFF 3 A 12-24 V AC/DC
CP130052
ON/OFF 3 A 1 x NA/NC
CP130005
Dimmer analogico 1-10 V 10 A
CP130007
Dimmer analogico 1-10 V 10 A IP 55 -30 °C
CP130018
Dimmer digitale DALI 10 A
CP130021
Dimmer digitale DALI 10 A IP 55 -30 °C
CP130022
Dimmer digitale DALI 3 A 12-24 V AC/DC
DA PARETE
EBDSM
Sensori PIR per montaggio a soffitto. Rilevamento 360°.
portata ø 7 m. Altezza di fissaggio raccomandata: 2,8 m
IP 40 / IP 54
CP120002
ON/OFF 10 A
CP120000
dimmer analogico 1-10 V 10 A
CP120001
dimmer digitale DALI 10 A
Sensori PIR (infrarossi passivi)
Forniti con configurazione standard per una messa in servizio facile e veloce
Il valore A indicato è valido per le lampade fluorescenti compatte e a LED
Collegamento 1 x 2,5 mm2 o 2 x 1,5 mm2
- Con 1 o 2 ingressi per il comando a pulsante
- Possibilità di utilizzo anche come rilevatore di assenza con accensione a pulsante
- Regolazione dell’intensità luminosa in funzione della luce naturale
- Livello minimo di illuminazione regolabile (ad esempio nei corridoi)
- Controllo e configurazione tramite telecomando a infrarossi
- Le versioni DALI/1-10 V hanno 2 canali indipendenti: 1
canale per dimmer e 1 canale di commutazione
- Temporizzazione: da 10 secondi a 99 minuti
- Montaggio da incasso o da parete con l’utilizzo di accessori
Zona di rilevamento e dimensioni
666
