648
INTERRUTTORI ORARI
n Funzioni disponibili
A
B
C D
F
E
G
0,5 - 12 min
0,5 - 12 min
0,5 - 12 min
0,5 - 12 min
0,5 - 12 min
0,5 - 12 min
230V~
L
N
230V~
L
N
S- S+
8V 230V ≅
S- S+
8V 230V ≅
B/S-/S+
B/S-/S+
B/S-/S+
B/S-/S+
B/S-/S+
B/S-/S+
B/S-/S+
A
B
C
D
E
F
G
1h
1h
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
A
B
C D
F
E
G
B
Temporizzatore luci scale, range di regolazione 0 – 12 minuti,
resettabile in qualsiasi momento, l’apparecchio emette due
segnali di preavviso prima dello scadere del tempo impostato.
0,5...12 min
ON
OFF
B/S-/S+
> 2 s
1 h
> 2 s
< 2 s
C
Temporizzatore luci scale, range di regolazione 0 – 12 minuti, resettabile in qualsiasi
momento. Premendo il pulsante > 2 s viene attivata la funzione tempo prolungato 1 ora;
un’ulteriore pressione del pulsante > 2 s spegne la luce.
B/S-/S+
> 2 s
< 2 s
0,5...12 min 5 s 20 s 1 h 5 s 20 s
0,3 s
0,3 s
ON
OFF
> 2 s
0,3 s
0,3 s
D
Temporizzatore luci scale, range di regolazione 0 – 12 minuti, resettabile in qualsiasi momento.
Premendo il pulsante > 2 s viene attivata la funzione tempo prolungato 1 ora; un’ulteriore pressione del pulsante > 2 s spegne la
luce (senza preavviso). Sia in modalità normale sia in modalità a tempo prolungato l’apparecchio emette due segnali di preavviso
prima dello scadere del tempo impostato.
0,5...12 min
ON
OFF
B/S-/S+
E
Interruttore disinseribile, range di regolazione 0 – 12 minuti, non resettabile.
Un’ulteriore pressione del pulsante spegne la luce anticipatamente. Non adatto per l‘utilizzo negli atri di condomini.
5 s 20 s
0,3 s
ON
OFF
0,5...12 min
B/S-/S+
0,3 s
5 s 20 s
F
Interruttore disinseribile, range di regolazione 0 – 12 minuti, non resettabile.
Un’ulteriore pressione del pulsante spegne la luce anticipatamente. Non adatto per l‘utilizzo negli atri di condomini.
Prima dello spegnimento della luce (allo scadere del tempo impostato o dopo una seconda pressione del pulsante), l’apparecchio
emette due segnali di preavviso. Durata della sequenza di preavviso: ca. 25 secondi, durante i quali il temporizzatore
luci scale può essere riattivato.
ON
OFF
B/S-/S+
G
Relè elettronico. L’uscita segue il ciclo di commutazione dell’ingresso di comando.
0,5...12 min
ON
OFF
B/S-/S+
A
Temporizzatore luci scale, range di regolazione 0 – 12 minuti,
resettabile in qualsiasi momento.
0,5...12 min 5 s 20 s
0,3 s
ON
OFF
B/S-/S+
0,3 s

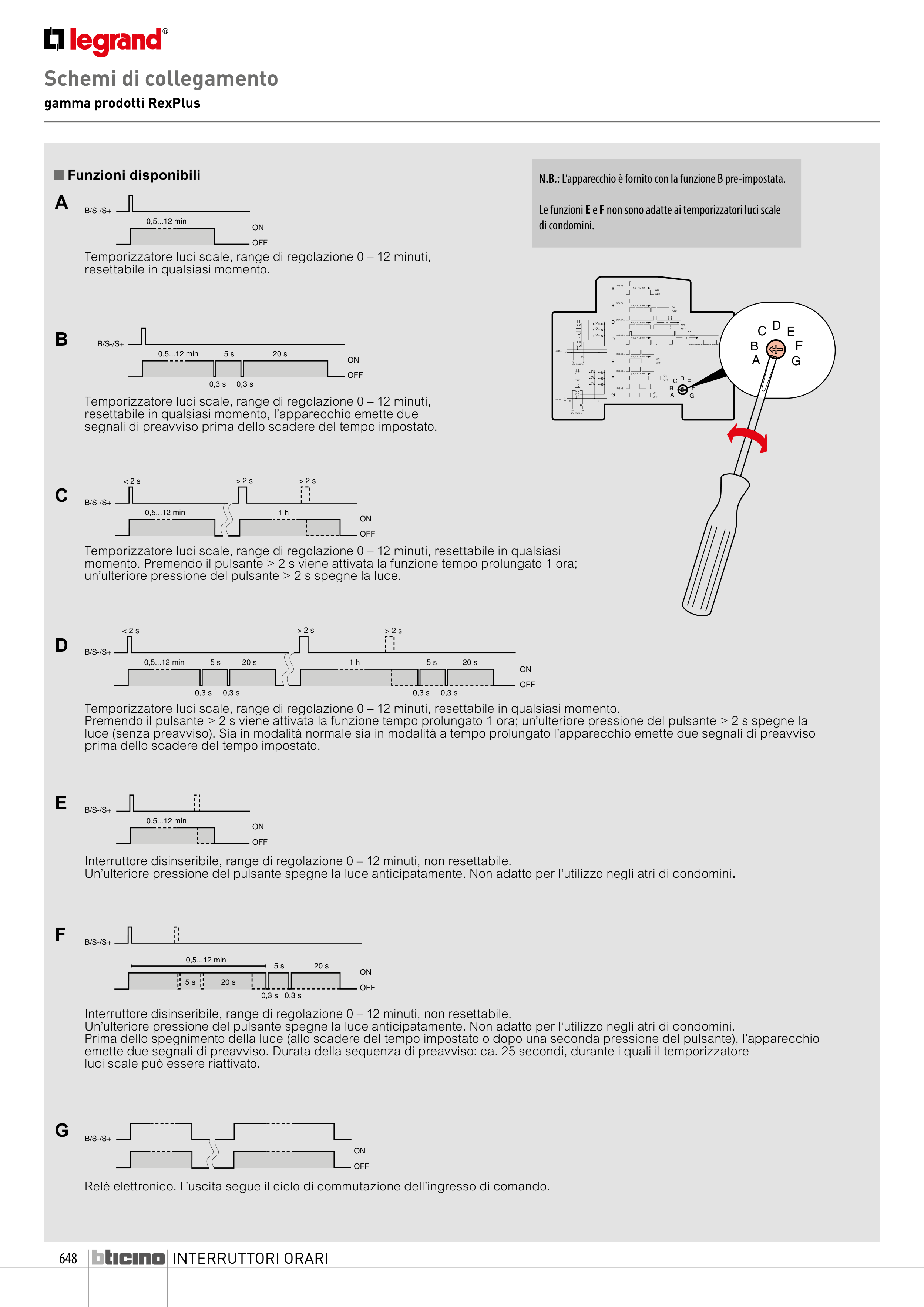

Schemi di collegamento
gamma prodotti RexPlus
N.B.: L’apparecchio è fornito con la funzione B pre-impostata.
Le funzioni E e F non sono adatte ai temporizzatori luci scale
di condomini.
