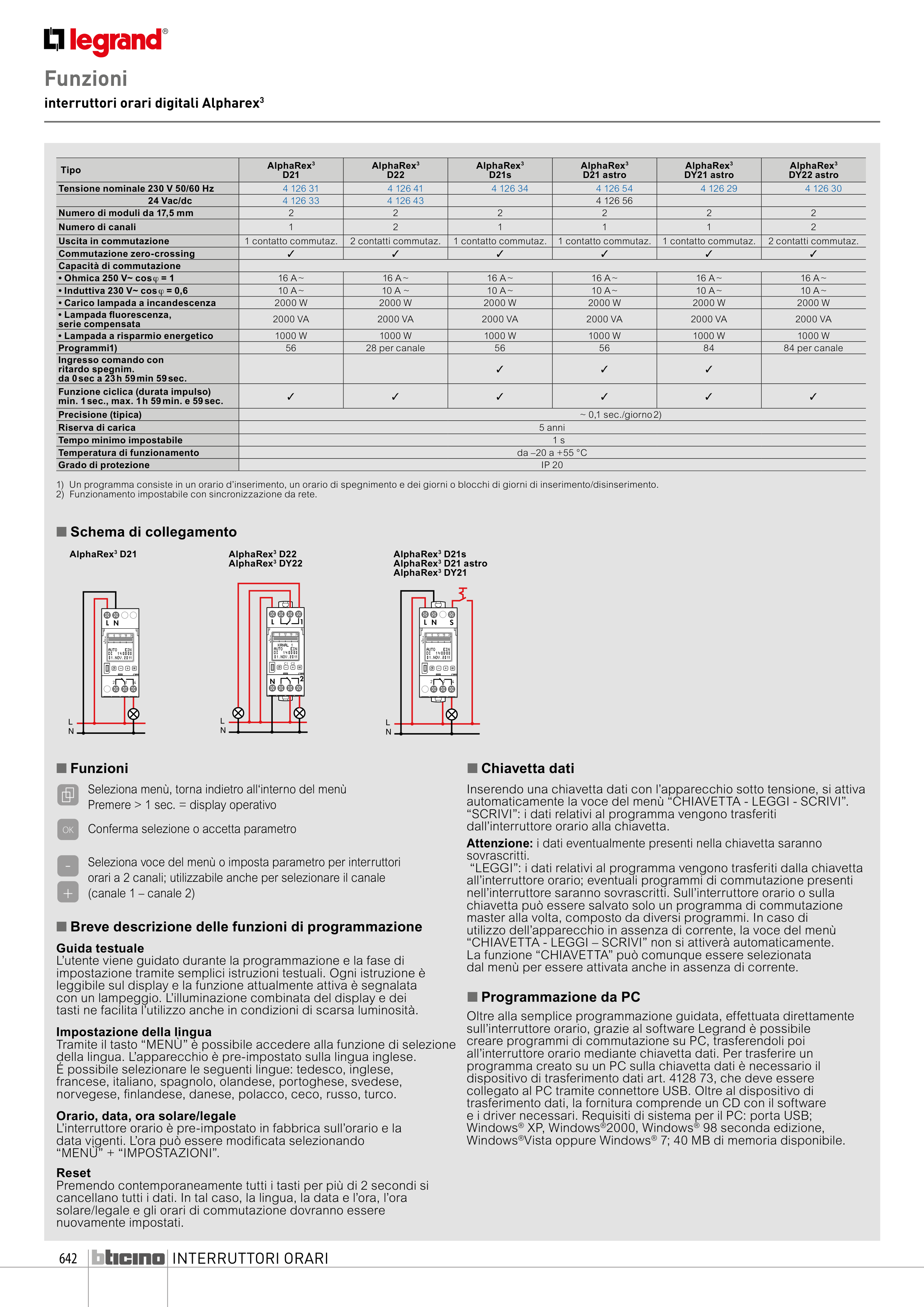

INTERRUTTORI ORARI
Tipo
AlphaRex3
D21
AlphaRex3
D22
AlphaRex3
D21s
AlphaRex3
D21 astro
AlphaRex3
DY21 astro
AlphaRex3
DY22 astro
Tensione nominale 230 V 50/60 Hz
4 126 31
4 126 41
4 126 34
4 126 54
4 126 29
4 126 30
24 Vac/dc
4 126 33
4 126 43
4 126 56
Numero di moduli da 17,5 mm
2
2
2
2
2
2
Numero di canali
1
2
1
1
1
2
Uscita in commutazione
1 contatto commutaz.
2 contatti commutaz.
1 contatto commutaz.
1 contatto commutaz.
1 contatto commutaz.
2 contatti commutaz.
Commutazione zero-crossing
✓
✓
✓
✓
✓
✓
Capacità di commutazione
• Ohmica 250 V~ cos ϕ = 1
16 A ~
16 A ~
16 A ~
16 A ~
16 A ~
16 A ~
• Induttiva 230 V~ cos ϕ = 0,6
10 A ~
10 A ~
10 A ~
10 A ~
10 A ~
10 A ~
• Carico lampada a incandescenza
2000 W
2000 W
2000 W
2000 W
2000 W
2000 W
• Lampada fluorescenza,
serie compensata
2000 VA
2000 VA
2000 VA
2000 VA
2000 VA
2000 VA
• Lampada a risparmio energetico
1000 W
1000 W
1000 W
1000 W
1000 W
1000 W
Programmi1)
56
28 per canale
56
56
84
84 per canale
Ingresso comando con
ritardo spegnim.
da 0 sec a 23 h 59 min 59 sec.
✓
✓
✓
Funzione ciclica (durata impulso)
min. 1 sec., max. 1 h 59 min. e 59 sec.
✓
✓
✓
✓
✓
✓
Precisione (tipica)
~ 0,1 sec./giorno 2)
Riserva di carica
5 anni
Tempo minimo impostabile
1 s
Temperatura di funzionamento
da –20 a +55 °C
Grado di protezione
IP 20
1) Un programma consiste in un orario d’inserimento, un orario di spegnimento e dei giorni o blocchi di giorni di inserimento/disinserimento.
2) Funzionamento impostabile con sincronizzazione da rete.
n Schema di collegamento
Inserendo una chiavetta dati con l’apparecchio sotto tensione, si attiva
automaticamente la voce del menù “CHIAVETTA - LEGGI - SCRIVI”.
“SCRIVI”: i dati relativi al programma vengono trasferiti
dall’interruttore orario alla chiavetta.
Attenzione: i dati eventualmente presenti nella chiavetta saranno
sovrascritti.
“LEGGI”: i dati relativi al programma vengono trasferiti dalla chiavetta
all’interruttore orario; eventuali programmi di commutazione presenti
nell’interruttore saranno sovrascritti. Sull’interruttore orario o sulla
chiavetta può essere salvato solo un programma di commutazione
master alla volta, composto da diversi programmi. In caso di
utilizzo dell’apparecchio in assenza di corrente, la voce del menù
“CHIAVETTA - LEGGI – SCRIVI” non si attiverà automaticamente.
La funzione “CHIAVETTA” può comunque essere selezionata
dal menù per essere attivata anche in assenza di corrente.
Guida testuale
L’utente viene guidato durante la programmazione e la fase di
impostazione tramite semplici istruzioni testuali. Ogni istruzione è
leggibile sul display e la funzione attualmente attiva è segnalata
con un lampeggio. L’illuminazione combinata del display e dei
tasti ne facilita l’utilizzo anche in condizioni di scarsa luminosità.
Impostazione della lingua
Tramite il tasto “MENÙ” è possibile accedere alla funzione di selezione
della lingua. L’apparecchio è pre-impostato sulla lingua inglese.
É possibile selezionare le seguenti lingue: tedesco, inglese,
francese, italiano, spagnolo, olandese, portoghese, svedese,
norvegese, finlandese, danese, polacco, ceco, russo, turco.
Orario, data, ora solare/legale
L’interruttore orario è pre-impostato in fabbrica sull’orario e la
data vigenti. L’ora può essere modificata selezionando
“MENÙ” + “IMPOSTAZIONI”.
0 6 12 16 24
0 6 12 16 24
2
4
1
0 6 12 16 24
2
4
1
AlphaRex3 D21
AlphaRex3 D22
AlphaRex3 DY22
AlphaRex3 D21s
AlphaRex3 D21 astro
AlphaRex3 DY21
Seleziona menù, torna indietro all‘interno del menù
Premere > 1 sec. = display operativo
Conferma selezione o accetta parametro
Seleziona voce del menù o imposta parametro per interruttori
orari a 2 canali; utilizzabile anche per selezionare il canale
(canale 1 – canale 2)
Reset
Premendo contemporaneamente tutti i tasti per più di 2 secondi si
cancellano tutti i dati. In tal caso, la lingua, la data e l’ora, l’ora
solare/legale e gli orari di commutazione dovranno essere
nuovamente impostati.
n Chiavetta dati
n Funzioni
n Breve descrizione delle funzioni di programmazione
Oltre alla semplice programmazione guidata, effettuata direttamente
sull’interruttore orario, grazie al software Legrand è possibile
creare programmi di commutazione su PC, trasferendoli poi
all’interruttore orario mediante chiavetta dati. Per trasferire un
programma creato su un PC sulla chiavetta dati è necessario il
dispositivo di trasferimento dati art. 4128 73, che deve essere
collegato al PC tramite connettore USB. Oltre al dispositivo di
trasferimento dati, la fornitura comprende un CD con il software
e i driver necessari. Requisiti di sistema per il PC: porta USB;
Windows® XP, Windows®2000, Windows® 98 seconda edizione,
Windows®Vista oppure Windows® 7; 40 MB di memoria disponibile.
n Programmazione da PC
OK
-
+
Funzioni
interruttori orari digitali Alpharex3
