TRASFORMATORI

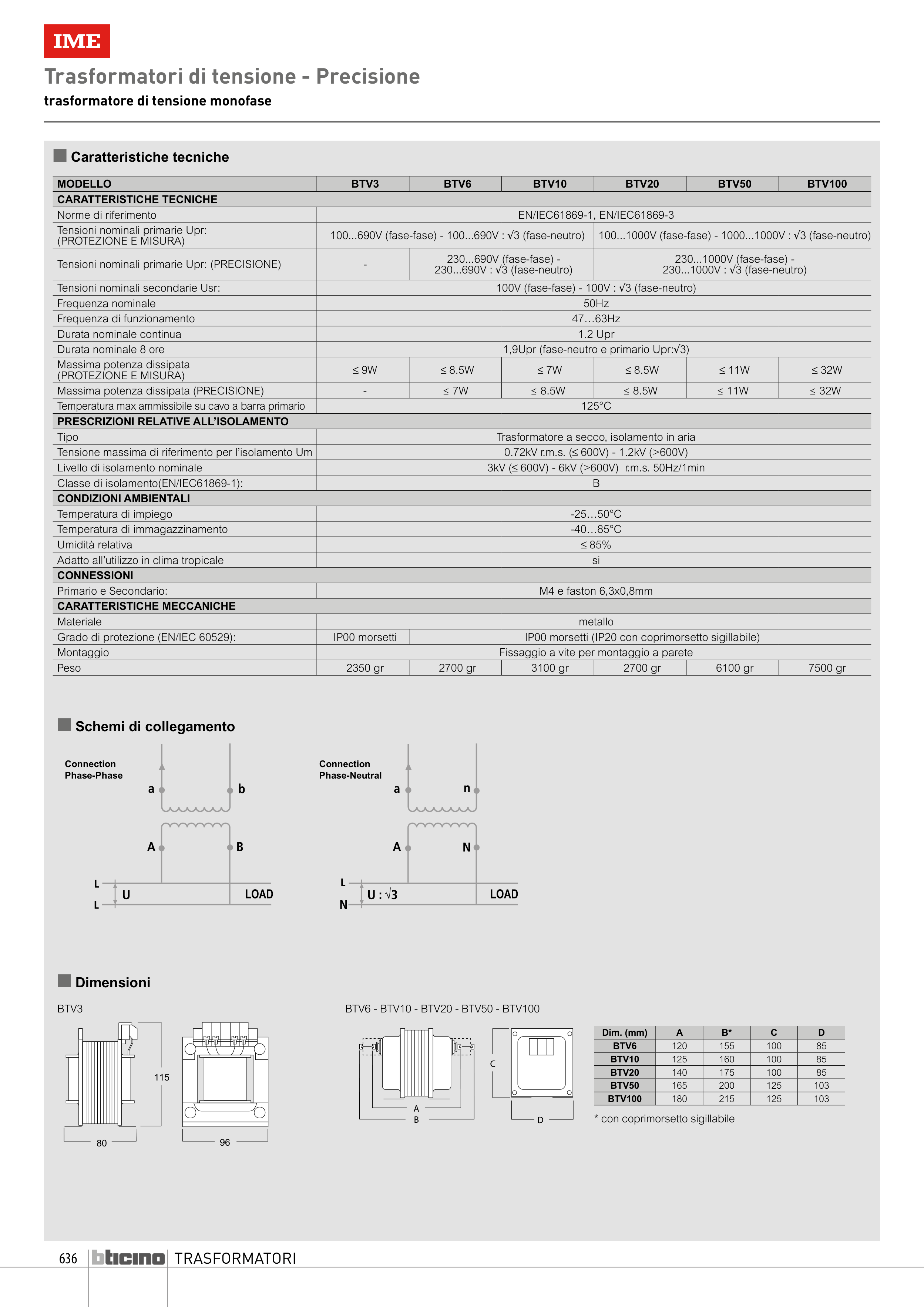

Trasformatori di tensione - Precisione
trasformatore di tensione monofase
n Caratteristiche tecniche
n Schemi di collegamento
Connection
Phase-Neutral
Connection
Phase-Phase
MODELLO
BTV3
BTV6
BTV10
BTV20
BTV50
BTV100
CARATTERISTICHE TECNICHE
Norme di riferimento
EN/IEC61869-1, EN/IEC61869-3
Tensioni nominali primarie Upr:
(PROTEZIONE E MISURA)
100...690V (fase-fase) - 100...690V : √3 (fase-neutro)
100...1000V (fase-fase) - 1000...1000V : √3 (fase-neutro)
Tensioni nominali primarie Upr: (PRECISIONE)
-
230...690V (fase-fase) -
230...690V : √3 (fase-neutro)
230...1000V (fase-fase) -
230...1000V : √3 (fase-neutro)
Tensioni nominali secondarie Usr:
100V (fase-fase) - 100V : √3 (fase-neutro)
Frequenza nominale
50Hz
Frequenza di funzionamento
47…63Hz
Durata nominale continua
1.2 Upr
Durata nominale 8 ore
1,9Upr (fase-neutro e primario Upr:√3)
Massima potenza dissipata
(PROTEZIONE E MISURA)
9W
8.5W
7W
8.5W
11W
32W
Massima potenza dissipata (PRECISIONE)
-
≤ 7W
≤ 8.5W
≤ 8.5W
≤ 11W
≤ 32W
Temperatura max ammissibile su cavo a barra primario
125°C
PRESCRIZIONI RELATIVE ALL’ISOLAMENTO
Tipo
Trasformatore a secco, isolamento in aria
Tensione massima di riferimento per l’isolamento Um
0.72kV r.m.s. ( 600V) - 1.2kV (>600V)
Livello di isolamento nominale
3kV ( 600V) - 6kV (>600V) r.m.s. 50Hz/1min
Classe di isolamento(EN/IEC61869-1):
B
CONDIZIONI AMBIENTALI
Temperatura di impiego
-25…50°C
Temperatura di immagazzinamento
-40…85°C
Umidità relativa
85%
Adatto all’utilizzo in clima tropicale
si
CONNESSIONI
Primario e Secondario:
M4 e faston 6,3x0,8mm
CARATTERISTICHE MECCANICHE
Materiale
metallo
Grado di protezione (EN/IEC 60529):
IP00 morsetti
IP00 morsetti (IP20 con coprimorsetto sigillabile)
Montaggio
Fissaggio a vite per montaggio a parete
Peso
2350 gr
2700 gr
3100 gr
2700 gr
6100 gr
7500 gr
n Dimensioni
96
80
115
A
D
B
C
BTV3
BTV6 - BTV10 - BTV20 - BTV50 - BTV100
Dim. (mm)
A
B*
C
D
BTV6
120
155
100
85
BTV10
125
160
100
85
BTV20
140
175
100
85
BTV50
165
200
125
103
BTV100
180
215
125
103
* con coprimorsetto sigillabile
