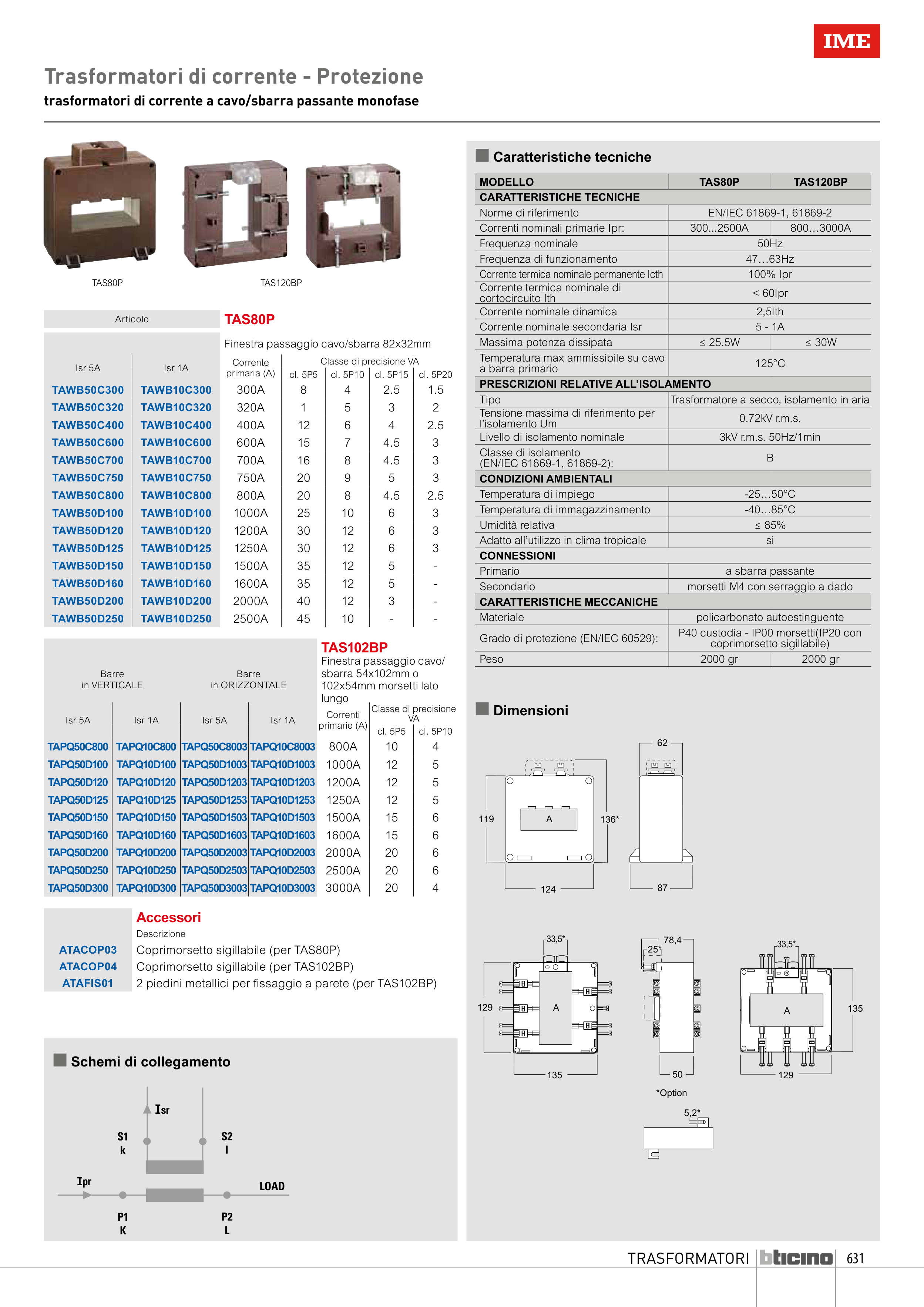

631
TRASFORMATORI
Trasformatori di corrente - Protezione
trasformatori di corrente a cavo/sbarra passante monofase
Articolo
TAS80P
Finestra passaggio cavo/sbarra 82x32mm
Isr 5A
Isr 1A
Corrente
primaria (A)
Classe di precisione VA
cl. 5P5
cl. 5P10
cl. 5P15
cl. 5P20
TAWB50C300
TAWB10C300
300A
8
4
2.5
1.5
TAWB50C320
TAWB10C320
320A
1
5
3
2
TAWB50C400
TAWB10C400
400A
12
6
4
2.5
TAWB50C600
TAWB10C600
600A
15
7
4.5
3
TAWB50C700
TAWB10C700
700A
16
8
4.5
3
TAWB50C750
TAWB10C750
750A
20
9
5
3
TAWB50C800
TAWB10C800
800A
20
8
4.5
2.5
TAWB50D100
TAWB10D100
1000A
25
10
6
3
TAWB50D120
TAWB10D120
1200A
30
12
6
3
TAWB50D125
TAWB10D125
1250A
30
12
6
3
TAWB50D150
TAWB10D150
1500A
35
12
5
-
TAWB50D160
TAWB10D160
1600A
35
12
5
-
TAWB50D200
TAWB10D200
2000A
40
12
3
-
TAWB50D250
TAWB10D250
2500A
45
10
-
-
TAS102BP
Barre
in VERTICALE
Barre
in ORIZZONTALE
Finestra passaggio cavo/
sbarra 54x102mm o
102x54mm morsetti lato
lungo
Isr 5A
Isr 1A
Isr 5A
Isr 1A
Correnti
primarie (A)
Classe di precisione
VA
cl. 5P5
cl. 5P10
TAPQ50C800 TAPQ10C800 TAPQ50C8003 TAPQ10C8003
800A
10
4
TAPQ50D100 TAPQ10D100 TAPQ50D1003 TAPQ10D1003
1000A
12
5
TAPQ50D120 TAPQ10D120 TAPQ50D1203 TAPQ10D1203
1200A
12
5
TAPQ50D125 TAPQ10D125 TAPQ50D1253 TAPQ10D1253
1250A
12
5
TAPQ50D150 TAPQ10D150 TAPQ50D1503 TAPQ10D1503
1500A
15
6
TAPQ50D160 TAPQ10D160 TAPQ50D1603 TAPQ10D1603
1600A
15
6
TAPQ50D200 TAPQ10D200 TAPQ50D2003 TAPQ10D2003
2000A
20
6
TAPQ50D250 TAPQ10D250 TAPQ50D2503 TAPQ10D2503
2500A
20
6
TAPQ50D300 TAPQ10D300 TAPQ50D3003 TAPQ10D3003
3000A
20
4
Accessori
Descrizione
ATACOP03
Coprimorsetto sigillabile (per TAS80P)
ATACOP04
Coprimorsetto sigillabile (per TAS102BP)
ATAFIS01
2 piedini metallici per fissaggio a parete (per TAS102BP)
n Caratteristiche tecniche
n Dimensioni
MODELLO
TAS80P
TAS120BP
CARATTERISTICHE TECNICHE
Norme di riferimento
EN/IEC 61869-1, 61869-2
Correnti nominali primarie Ipr:
300...2500A
800…3000A
Frequenza nominale
50Hz
Frequenza di funzionamento
47…63Hz
Corrente termica nominale permanente Icth
100% Ipr
Corrente termica nominale di
cortocircuito Ith
< 60Ipr
Corrente nominale dinamica
2,5Ith
Corrente nominale secondaria Isr
5 - 1A
Massima potenza dissipata
≤ 25.5W
≤ 30W
Temperatura max ammissibile su cavo
a barra primario
125°C
PRESCRIZIONI RELATIVE ALL’ISOLAMENTO
Tipo
Trasformatore a secco, isolamento in aria
Tensione massima di riferimento per
l’isolamento Um
0.72kV r.m.s.
Livello di isolamento nominale
3kV r.m.s. 50Hz/1min
Classe di isolamento
(EN/IEC 61869-1, 61869-2):
B
CONDIZIONI AMBIENTALI
Temperatura di impiego
-25…50°C
Temperatura di immagazzinamento
-40…85°C
Umidità relativa
≤ 85%
Adatto all’utilizzo in clima tropicale
si
CONNESSIONI
Primario
a sbarra passante
Secondario
morsetti M4 con serraggio a dado
CARATTERISTICHE MECCANICHE
Materiale
policarbonato autoestinguente
Grado di protezione (EN/IEC 60529):
P40 custodia - IP00 morsetti(IP20 con
coprimorsetto sigillabile)
Peso
2000 gr
2000 gr
r
n Schemi di collegamento
TAS80P
TAS120BP
A
78,4
50
33,5*
33,5*
129
135
25*
*Option
129
135
A
5,2*
124
119
136*
87
62
A
