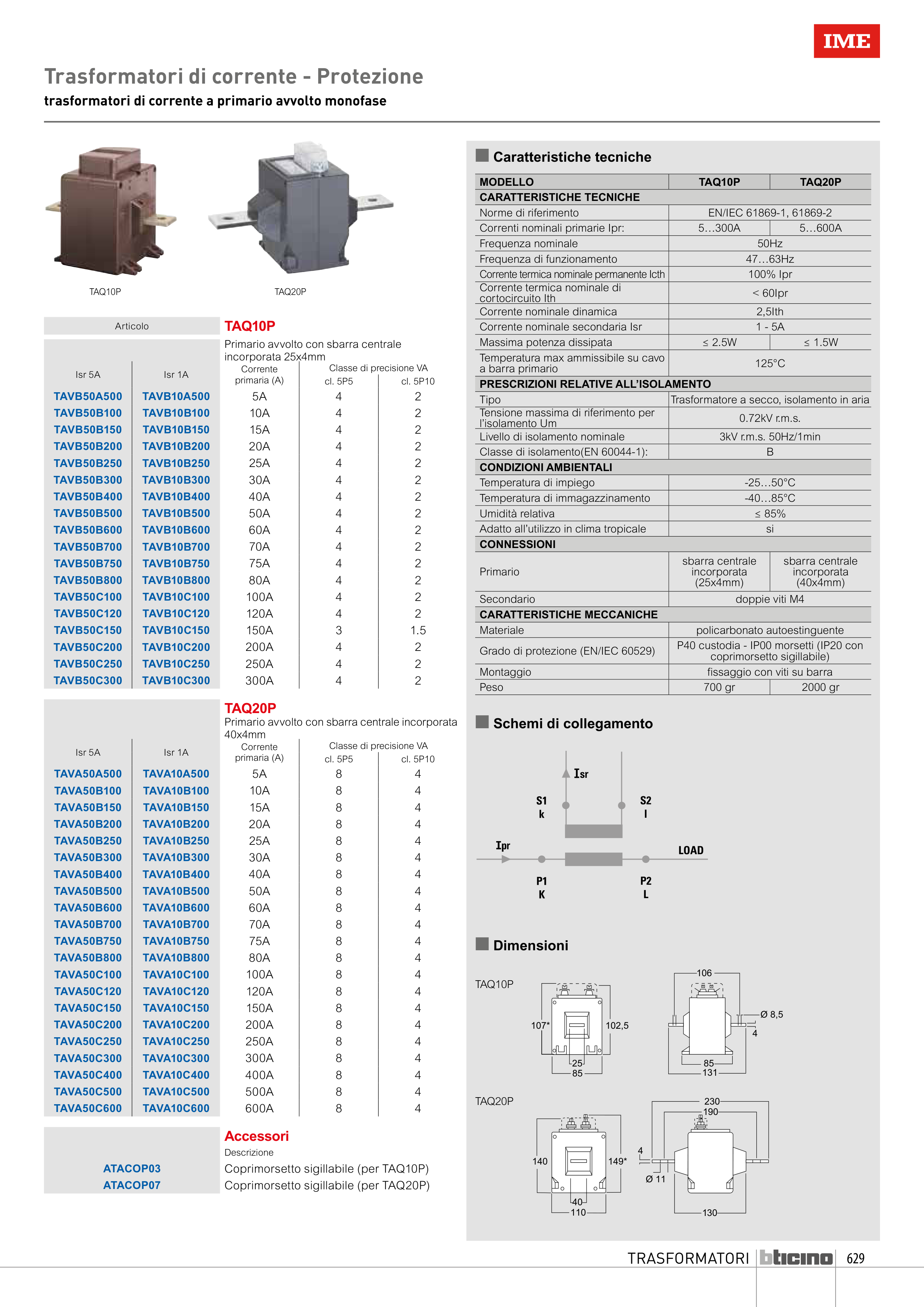

TRASFORMATORI
Trasformatori di corrente - Protezione
trasformatori di corrente a primario avvolto monofase
Articolo
TAQ10P
Primario avvolto con sbarra centrale
incorporata 25x4mm
Isr 5A
Isr 1A
Corrente
primaria (A)
Classe di precisione VA
cl. 5P5
cl. 5P10
TAVB50A500
TAVB10A500
5A
4
2
TAVB50B100
TAVB10B100
10A
4
2
TAVB50B150
TAVB10B150
15A
4
2
TAVB50B200
TAVB10B200
20A
4
2
TAVB50B250
TAVB10B250
25A
4
2
TAVB50B300
TAVB10B300
30A
4
2
TAVB50B400
TAVB10B400
40A
4
2
TAVB50B500
TAVB10B500
50A
4
2
TAVB50B600
TAVB10B600
60A
4
2
TAVB50B700
TAVB10B700
70A
4
2
TAVB50B750
TAVB10B750
75A
4
2
TAVB50B800
TAVB10B800
80A
4
2
TAVB50C100
TAVB10C100
100A
4
2
TAVB50C120
TAVB10C120
120A
4
2
TAVB50C150
TAVB10C150
150A
3
1.5
TAVB50C200
TAVB10C200
200A
4
2
TAVB50C250
TAVB10C250
250A
4
2
TAVB50C300
TAVB10C300
300A
4
2
TAQ20P
Primario avvolto con sbarra centrale incorporata
40x4mm
Isr 5A
Isr 1A
Corrente
primaria (A)
Classe di precisione VA
cl. 5P5
cl. 5P10
TAVA50A500
TAVA10A500
5A
8
4
TAVA50B100
TAVA10B100
10A
8
4
TAVA50B150
TAVA10B150
15A
8
4
TAVA50B200
TAVA10B200
20A
8
4
TAVA50B250
TAVA10B250
25A
8
4
TAVA50B300
TAVA10B300
30A
8
4
TAVA50B400
TAVA10B400
40A
8
4
TAVA50B500
TAVA10B500
50A
8
4
TAVA50B600
TAVA10B600
60A
8
4
TAVA50B700
TAVA10B700
70A
8
4
TAVA50B750
TAVA10B750
75A
8
4
TAVA50B800
TAVA10B800
80A
8
4
TAVA50C100
TAVA10C100
100A
8
4
TAVA50C120
TAVA10C120
120A
8
4
TAVA50C150
TAVA10C150
150A
8
4
TAVA50C200
TAVA10C200
200A
8
4
TAVA50C250
TAVA10C250
250A
8
4
TAVA50C300
TAVA10C300
300A
8
4
TAVA50C400
TAVA10C400
400A
8
4
TAVA50C500
TAVA10C500
500A
8
4
TAVA50C600
TAVA10C600
600A
8
4
n Caratteristiche tecniche
Accessori
Descrizione
ATACOP03
Coprimorsetto sigillabile (per TAQ10P)
ATACOP07
Coprimorsetto sigillabile (per TAQ20P)
MODELLO
TAQ10P
TAQ20P
CARATTERISTICHE TECNICHE
Norme di riferimento
EN/IEC 61869-1, 61869-2
Correnti nominali primarie Ipr:
5…300A
5…600A
Frequenza nominale
50Hz
Frequenza di funzionamento
47…63Hz
Corrente termica nominale permanente Icth
100% Ipr
Corrente termica nominale di
cortocircuito Ith
< 60Ipr
Corrente nominale dinamica
2,5Ith
Corrente nominale secondaria Isr
1 - 5A
Massima potenza dissipata
≤ 2.5W
≤ 1.5W
Temperatura max ammissibile su cavo
a barra primario
125°C
PRESCRIZIONI RELATIVE ALL’ISOLAMENTO
Tipo
Trasformatore a secco, isolamento in aria
Tensione massima di riferimento per
l’isolamento Um
0.72kV r.m.s.
Livello di isolamento nominale
3kV r.m.s. 50Hz/1min
Classe di isolamento(EN 60044-1):
B
CONDIZIONI AMBIENTALI
Temperatura di impiego
-25…50°C
Temperatura di immagazzinamento
-40…85°C
Umidità relativa
≤ 85%
Adatto all’utilizzo in clima tropicale
si
CONNESSIONI
Primario
sbarra centrale
incorporata
(25x4mm)
sbarra centrale
incorporata
(40x4mm)
Secondario
doppie viti M4
CARATTERISTICHE MECCANICHE
Materiale
policarbonato autoestinguente
Grado di protezione (EN/IEC 60529)
P40 custodia - IP00 morsetti (IP20 con
coprimorsetto sigillabile)
Montaggio
fissaggio con viti su barra
Peso
700 gr
2000 gr
n Schemi di collegamento
n Dimensioni
r
131
85
106
85
25
107*
102,5
4
Ø 8,5
140
149*
230
190
130
110
40
4
Ø 11
TAQ10P
TAQ20P
TAQ10P
TAQ20P
