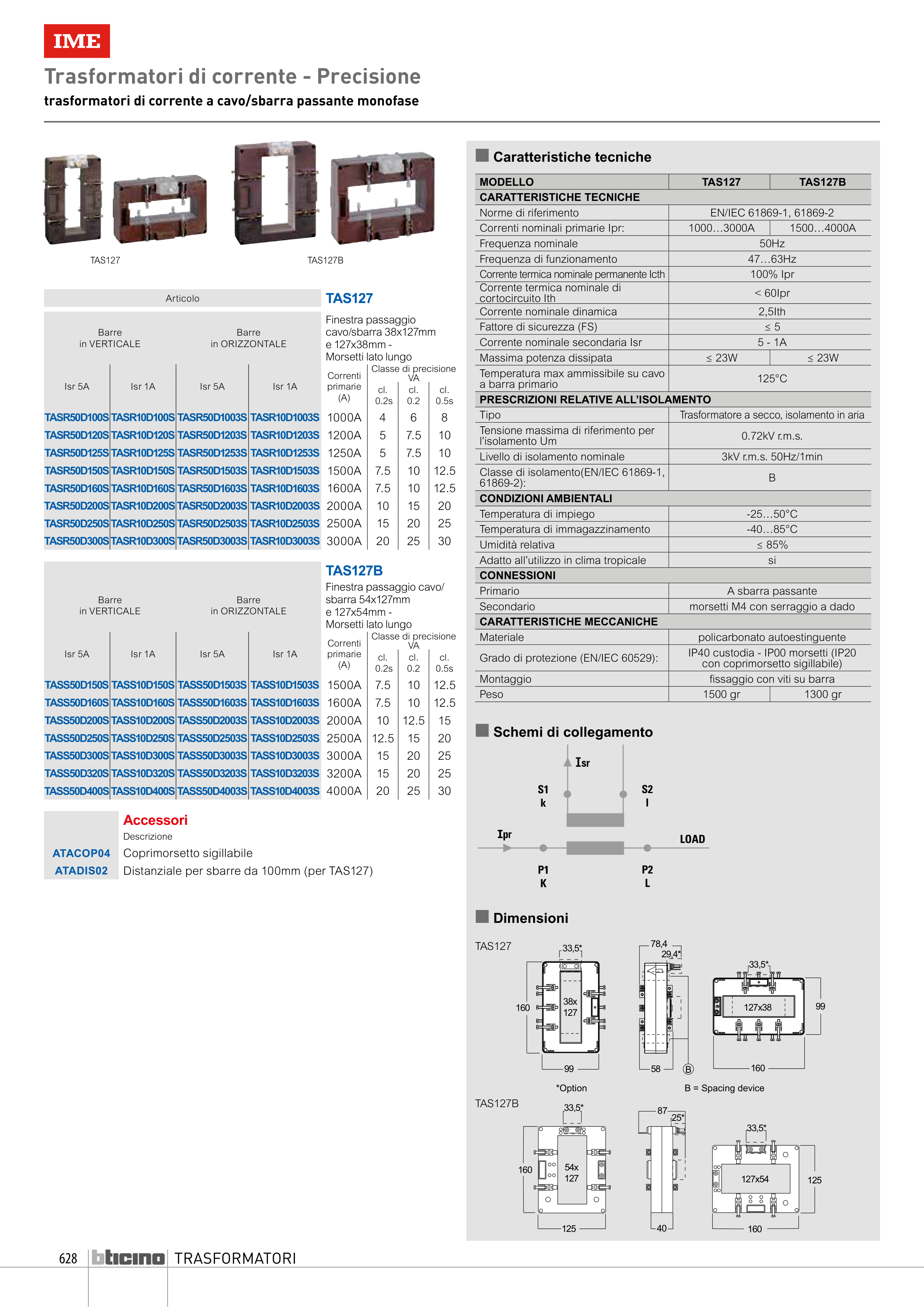

Trasformatori di corrente - Precisione
trasformatori di corrente a cavo/sbarra passante monofase
n Caratteristiche tecniche
TAS127
TAS127B
Articolo
TAS127
Barre
in VERTICALE
Barre
in ORIZZONTALE
Finestra passaggio
cavo/sbarra 38x127mm
e 127x38mm -
Morsetti lato lungo
Isr 5A
Isr 1A
Isr 5A
Isr 1A
Correnti
primarie
(A)
Classe di precisione
VA
cl.
0.2s
cl.
0.2
cl.
0.5s
TASR50D100STASR10D100S TASR50D1003S TASR10D1003S 1000A
4
6
8
TASR50D120STASR10D120S TASR50D1203S TASR10D1203S 1200A
5
7.5
10
TASR50D125STASR10D125S TASR50D1253S TASR10D1253S 1250A
5
7.5
10
TASR50D150STASR10D150S TASR50D1503S TASR10D1503S 1500A
7.5
10
12.5
TASR50D160STASR10D160S TASR50D1603S TASR10D1603S 1600A
7.5
10
12.5
TASR50D200STASR10D200STASR50D2003S TASR10D2003S 2000A
10
15
20
TASR50D250STASR10D250STASR50D2503S TASR10D2503S 2500A
15
20
25
TASR50D300STASR10D300STASR50D3003S TASR10D3003S 3000A
20
25
30
TAS127B
Barre
in VERTICALE
Barre
in ORIZZONTALE
Finestra passaggio cavo/
sbarra 54x127mm
e 127x54mm -
Morsetti lato lungo
Isr 5A
Isr 1A
Isr 5A
Isr 1A
Correnti
primarie
(A)
Classe di precisione
VA
cl.
0.2s
cl.
0.2
cl.
0.5s
TASS50D150S TASS10D150S TASS50D1503S TASS10D1503S 1500A
7.5
10
12.5
TASS50D160S TASS10D160S TASS50D1603S TASS10D1603S 1600A
7.5
10
12.5
TASS50D200STASS10D200S TASS50D2003S TASS10D2003S 2000A
10
12.5
15
TASS50D250STASS10D250S TASS50D2503S TASS10D2503S 2500A
12.5
15
20
TASS50D300STASS10D300S TASS50D3003S TASS10D3003S 3000A
15
20
25
TASS50D320S TASS10D320S TASS50D3203S TASS10D3203S 3200A
15
20
25
TASS50D400STASS10D400S TASS50D4003S TASS10D4003S 4000A
20
25
30
Accessori
Descrizione
ATACOP04
Coprimorsetto sigillabile
ATADIS02
Distanziale per sbarre da 100mm (per TAS127)
n Schemi di collegamento
n Dimensioni
r
38x
127
58
99
160
33,5*
B
99
160
127x38
33,5*
*Option
B = Spacing device
78,4
29,4*
40
125
160
87
33,5*
54x
127
25*
125
160
127x54
33,5*
TAS127
TAS127B
MODELLO
TAS127
TAS127B
CARATTERISTICHE TECNICHE
Norme di riferimento
EN/IEC 61869-1, 61869-2
Correnti nominali primarie Ipr:
1000…3000A
1500…4000A
Frequenza nominale
50Hz
Frequenza di funzionamento
47…63Hz
Corrente termica nominale permanente Icth
100% Ipr
Corrente termica nominale di
cortocircuito Ith
< 60Ipr
Corrente nominale dinamica
2,5Ith
Fattore di sicurezza (FS)
≤ 5
Corrente nominale secondaria Isr
5 - 1A
Massima potenza dissipata
≤ 23W
≤ 23W
Temperatura max ammissibile su cavo
a barra primario
125°C
PRESCRIZIONI RELATIVE ALL’ISOLAMENTO
Tipo
Trasformatore a secco, isolamento in aria
Tensione massima di riferimento per
l’isolamento Um
0.72kV r.m.s.
Livello di isolamento nominale
3kV r.m.s. 50Hz/1min
Classe di isolamento(EN/IEC 61869-1,
61869-2):
B
CONDIZIONI AMBIENTALI
Temperatura di impiego
-25…50°C
Temperatura di immagazzinamento
-40…85°C
Umidità relativa
≤ 85%
Adatto all’utilizzo in clima tropicale
si
CONNESSIONI
Primario
A sbarra passante
Secondario
morsetti M4 con serraggio a dado
CARATTERISTICHE MECCANICHE
Materiale
policarbonato autoestinguente
Grado di protezione (EN/IEC 60529):
IP40 custodia - IP00 morsetti (IP20
con coprimorsetto sigillabile)
Montaggio
fissaggio con viti su barra
Peso
1500 gr
1300 gr
