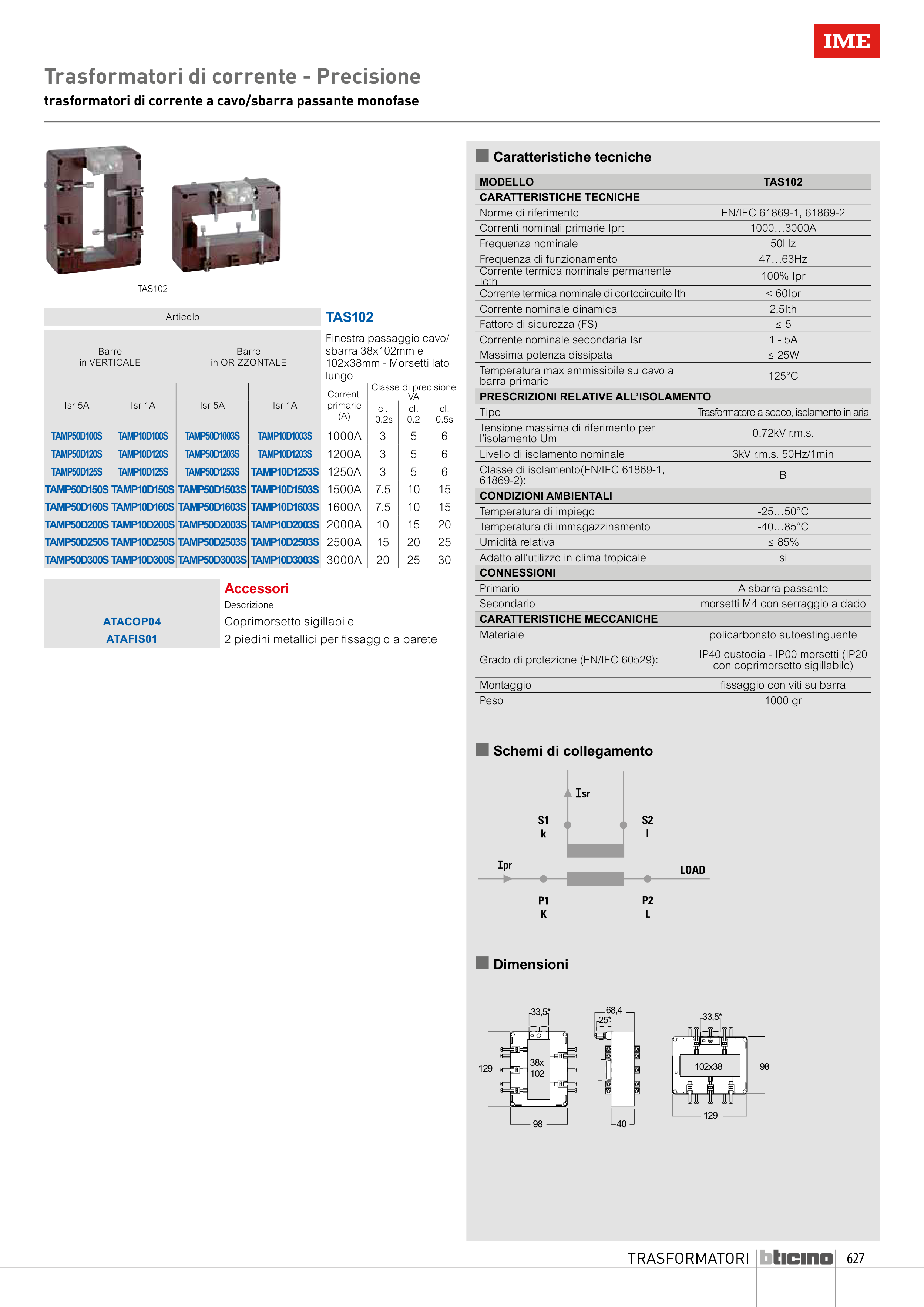

TRASFORMATORI
Trasformatori di corrente - Precisione
trasformatori di corrente a cavo/sbarra passante monofase
TAS102
n Caratteristiche tecniche
MODELLO
TAS102
CARATTERISTICHE TECNICHE
Norme di riferimento
EN/IEC 61869-1, 61869-2
Correnti nominali primarie Ipr:
1000…3000A
Frequenza nominale
50Hz
Frequenza di funzionamento
47…63Hz
Corrente termica nominale permanente
Icth
100% Ipr
Corrente termica nominale di cortocircuito Ith
< 60Ipr
Corrente nominale dinamica
2,5Ith
Fattore di sicurezza (FS)
≤ 5
Corrente nominale secondaria Isr
1 - 5A
Massima potenza dissipata
≤ 25W
Temperatura max ammissibile su cavo a
barra primario
125°C
PRESCRIZIONI RELATIVE ALL’ISOLAMENTO
Tipo
Trasformatore a secco, isolamento in aria
Tensione massima di riferimento per
l’isolamento Um
0.72kV r.m.s.
Livello di isolamento nominale
3kV r.m.s. 50Hz/1min
Classe di isolamento(EN/IEC 61869-1,
61869-2):
B
CONDIZIONI AMBIENTALI
Temperatura di impiego
-25…50°C
Temperatura di immagazzinamento
-40…85°C
Umidità relativa
≤ 85%
Adatto all’utilizzo in clima tropicale
si
CONNESSIONI
Primario
A sbarra passante
Secondario
morsetti M4 con serraggio a dado
CARATTERISTICHE MECCANICHE
Materiale
policarbonato autoestinguente
Grado di protezione (EN/IEC 60529):
IP40 custodia - IP00 morsetti (IP20
con coprimorsetto sigillabile)
Montaggio
fissaggio con viti su barra
Peso
1000 gr
n Schemi di collegamento
n Dimensioni
r
68,4
40
129
98
25*
38x
102
33,5*
33,5*
129
98
102x38
54x
102
78,4
50
129
135
25*
*Option
129
135
102x54
5,2*
33,5*
33,5*
Accessori
Descrizione
ATACOP04
Coprimorsetto sigillabile
ATAFIS01
2 piedini metallici per fissaggio a parete
Articolo
TAS102
Barre
in VERTICALE
Barre
in ORIZZONTALE
Finestra passaggio cavo/
sbarra 38x102mm e
102x38mm - Morsetti lato
lungo
Isr 5A
Isr 1A
Isr 5A
Isr 1A
Correnti
primarie
(A)
Classe di precisione
VA
cl.
0.2s
cl.
0.2
cl.
0.5s
TAMP50D100S
TAMP10D100S
TAMP50D1003S
TAMP10D1003S
1000A
3
5
6
TAMP50D120S
TAMP10D120S
TAMP50D1203S
TAMP10D1203S
1200A
3
5
6
TAMP50D125S
TAMP10D125S
TAMP50D1253S
TAMP10D1253S 1250A
3
5
6
TAMP50D150S TAMP10D150S TAMP50D1503S TAMP10D1503S 1500A
7.5
10
15
TAMP50D160S TAMP10D160S TAMP50D1603S TAMP10D1603S 1600A
7.5
10
15
TAMP50D200S TAMP10D200S TAMP50D2003S TAMP10D2003S 2000A
10
15
20
TAMP50D250S TAMP10D250S TAMP50D2503S TAMP10D2503S 2500A
15
20
25
TAMP50D300STAMP10D300S TAMP50D3003S TAMP10D3003S 3000A
20
25
30
