TRASFORMATORI
r
r

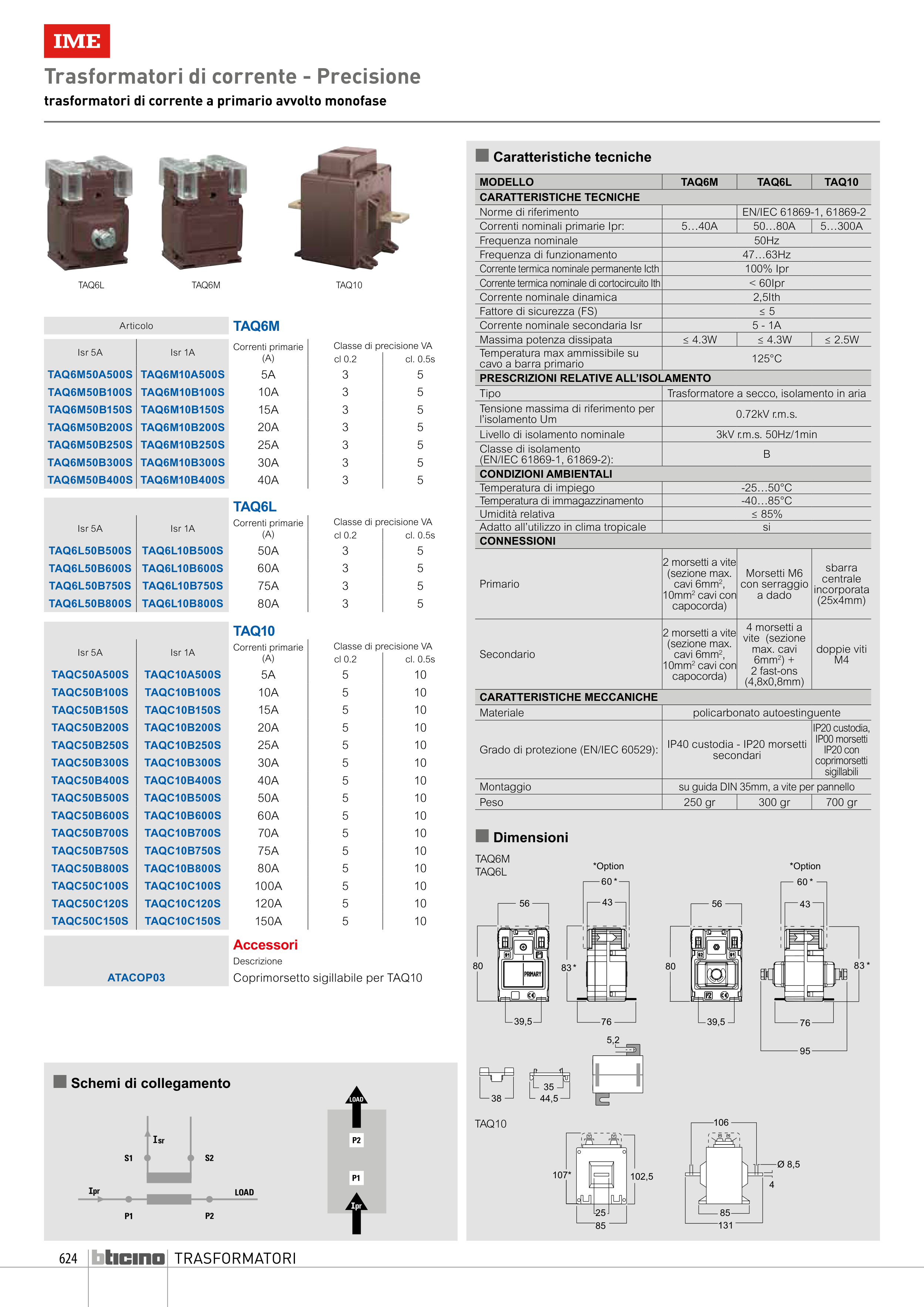

Trasformatori di corrente - Precisione
trasformatori di corrente a primario avvolto monofase
n Caratteristiche tecniche
n Dimensioni
Articolo
TAQ6M
Isr 5A
Isr 1A
Correnti primarie
(A)
Classe di precisione VA
cl 0.2
cl. 0.5s
TAQ6M50A500S TAQ6M10A500S
5A
3
5
TAQ6M50B100S TAQ6M10B100S
10A
3
5
TAQ6M50B150S TAQ6M10B150S
15A
3
5
TAQ6M50B200S TAQ6M10B200S
20A
3
5
TAQ6M50B250S TAQ6M10B250S
25A
3
5
TAQ6M50B300S TAQ6M10B300S
30A
3
5
TAQ6M50B400S TAQ6M10B400S
40A
3
5
TAQ6L
Isr 5A
Isr 1A
Correnti primarie
(A)
Classe di precisione VA
cl 0.2
cl. 0.5s
TAQ6L50B500S
TAQ6L10B500S
50A
3
5
TAQ6L50B600S
TAQ6L10B600S
60A
3
5
TAQ6L50B750S
TAQ6L10B750S
75A
3
5
TAQ6L50B800S
TAQ6L10B800S
80A
3
5
TAQ10
Isr 5A
Isr 1A
Correnti primarie
(A)
Classe di precisione VA
cl 0.2
cl. 0.5s
TAQC50A500S
TAQC10A500S
5A
5
10
TAQC50B100S
TAQC10B100S
10A
5
10
TAQC50B150S
TAQC10B150S
15A
5
10
TAQC50B200S
TAQC10B200S
20A
5
10
TAQC50B250S
TAQC10B250S
25A
5
10
TAQC50B300S
TAQC10B300S
30A
5
10
TAQC50B400S
TAQC10B400S
40A
5
10
TAQC50B500S
TAQC10B500S
50A
5
10
TAQC50B600S
TAQC10B600S
60A
5
10
TAQC50B700S
TAQC10B700S
70A
5
10
TAQC50B750S
TAQC10B750S
75A
5
10
TAQC50B800S
TAQC10B800S
80A
5
10
TAQC50C100S
TAQC10C100S
100A
5
10
TAQC50C120S
TAQC10C120S
120A
5
10
TAQC50C150S
TAQC10C150S
150A
5
10
Accessori
Descrizione
ATACOP03
Coprimorsetto sigillabile per TAQ10
MODELLO
TAQ6M
TAQ6L
TAQ10
CARATTERISTICHE TECNICHE
Norme di riferimento
EN/IEC 61869-1, 61869-2
Correnti nominali primarie Ipr:
5…40A
50…80A
5…300A
Frequenza nominale
50Hz
Frequenza di funzionamento
47…63Hz
Corrente termica nominale permanente Icth
100% Ipr
Corrente termica nominale di cortocircuito Ith
< 60Ipr
Corrente nominale dinamica
2,5Ith
Fattore di sicurezza (FS)
≤ 5
Corrente nominale secondaria Isr
5 - 1A
Massima potenza dissipata
≤ 4.3W
≤ 4.3W
≤ 2.5W
Temperatura max ammissibile su
cavo a barra primario
125°C
PRESCRIZIONI RELATIVE ALL’ISOLAMENTO
Tipo
Trasformatore a secco, isolamento in aria
Tensione massima di riferimento per
l’isolamento Um
0.72kV r.m.s.
Livello di isolamento nominale
3kV r.m.s. 50Hz/1min
Classe di isolamento
(EN/IEC 61869-1, 61869-2):
B
CONDIZIONI AMBIENTALI
Temperatura di impiego
-25…50°C
Temperatura di immagazzinamento
-40…85°C
Umidità relativa
≤ 85%
Adatto all’utilizzo in clima tropicale
si
CONNESSIONI
Primario
2 morsetti a vite
(sezione max.
cavi 6mm2,
10mm2 cavi con
capocorda)
Morsetti M6
con serraggio
a dado
sbarra
centrale
incorporata
(25x4mm)
Secondario
2 morsetti a vite
(sezione max.
cavi 6mm2,
10mm2 cavi con
capocorda)
4 morsetti a
vite (sezione
max. cavi
6mm2) +
2 fast-ons
(4,8x0,8mm)
doppie viti
M4
CARATTERISTICHE MECCANICHE
Materiale
policarbonato autoestinguente
Grado di protezione (EN/IEC 60529): IP40 custodia - IP20 morsetti
secondari
IP20 custodia,
IP00 morsetti
IP20 con
coprimorsetti
sigillabili
Montaggio
su guida DIN 35mm, a vite per pannello
Peso
250 gr
300 gr
700 gr
131
85
106
85
25
107*
102,5
4
Ø 8,5
140
149*
230
190
130
110
40
4
Ø 11
5,2
38
44,5
35
43
56
60 *
*Option
*Option
80
76
83*
39,5
43
56
60 *
80
76
83 *
39,5
95
TAQ10
TAQ10
TAQ6M
TAQ6L
TAQ6M
TAQ6L
n Schemi di collegamento
