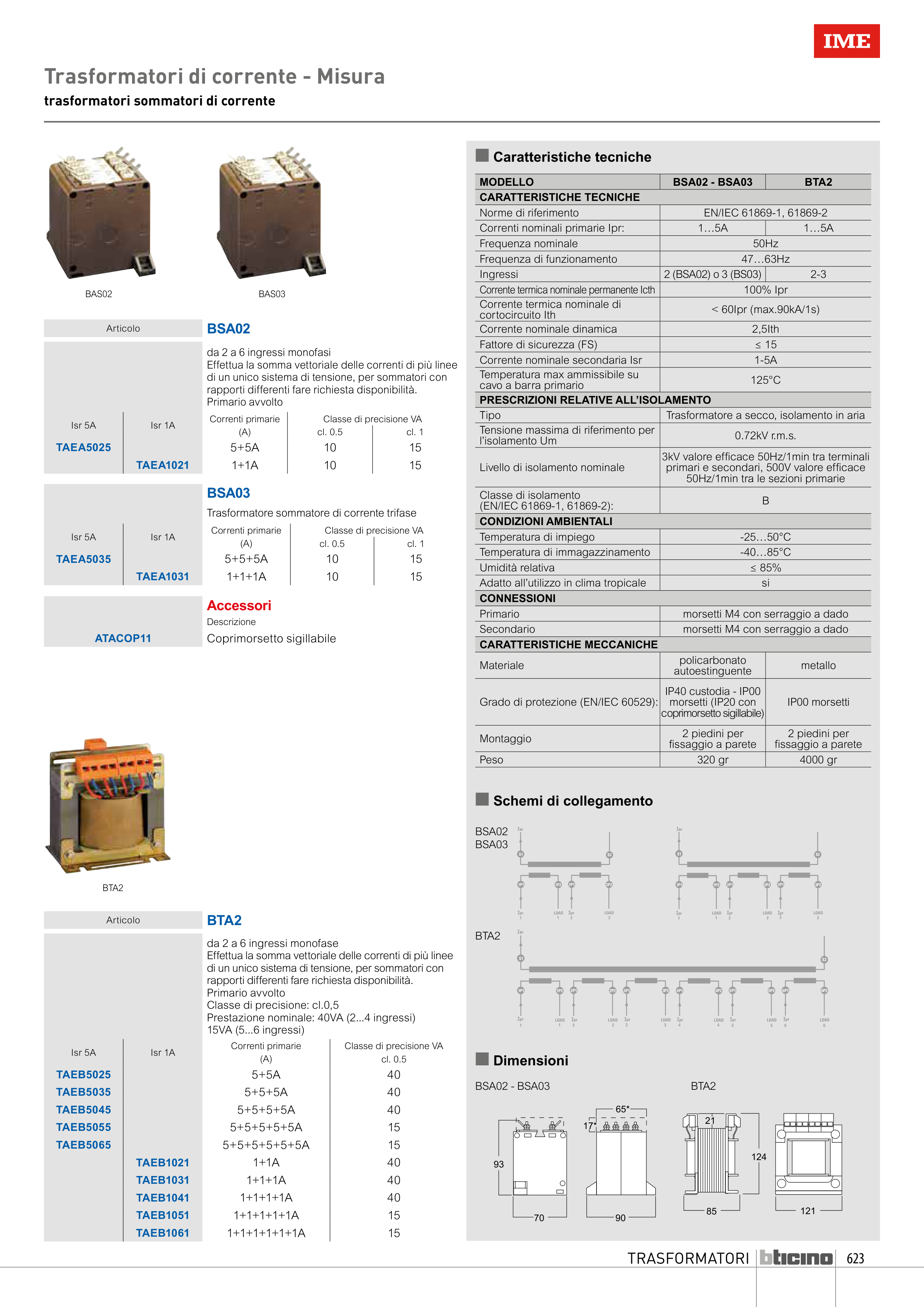

TRASFORMATORI
Trasformatori di corrente - Misura
trasformatori sommatori di corrente
BAS03
BAS02
n Caratteristiche tecniche
n Schemi di collegamento
n Dimensioni
Articolo
BSA02
da 2 a 6 ingressi monofasi
Effettua la somma vettoriale delle correnti di più linee
di un unico sistema di tensione, per sommatori con
rapporti differenti fare richiesta disponibilità.
Primario avvolto
Isr 5A
Isr 1A
Correnti primarie
(A)
Classe di precisione VA
cl. 0.5
cl. 1
TAEA5025
5+5A
10
15
TAEA1021
1+1A
10
15
Articolo
BTA2
da 2 a 6 ingressi monofase
Effettua la somma vettoriale delle correnti di più linee
di un unico sistema di tensione, per sommatori con
rapporti differenti fare richiesta disponibilità.
Primario avvolto
Classe di precisione: cl.0,5
Prestazione nominale: 40VA (2...4 ingressi)
15VA (5...6 ingressi)
Isr 5A
Isr 1A
Correnti primarie
(A)
Classe di precisione VA
cl. 0.5
TAEB5025
5+5A
40
TAEB5035
5+5+5A
40
TAEB5045
5+5+5+5A
40
TAEB5055
5+5+5+5+5A
15
TAEB5065
5+5+5+5+5+5A
15
TAEB1021
1+1A
40
TAEB1031
1+1+1A
40
TAEB1041
1+1+1+1A
40
TAEB1051
1+1+1+1+1A
15
TAEB1061
1+1+1+1+1+1A
15
BSA03
Trasformatore sommatore di corrente trifase
Isr 5A
Isr 1A
Correnti primarie
(A)
Classe di precisione VA
cl. 0.5
cl. 1
TAEA5035
5+5+5A
10
15
TAEA1031
1+1+1A
10
15
Accessori
Descrizione
ATACOP11
Coprimorsetto sigillabile
MODELLO
BSA02 - BSA03
BTA2
CARATTERISTICHE TECNICHE
Norme di riferimento
EN/IEC 61869-1, 61869-2
Correnti nominali primarie Ipr:
1…5A
1…5A
Frequenza nominale
50Hz
Frequenza di funzionamento
47…63Hz
Ingressi
2 (BSA02) o 3 (BS03)
2-3
Corrente termica nominale permanente Icth
100% Ipr
Corrente termica nominale di
cortocircuito Ith
< 60Ipr (max.90kA/1s)
Corrente nominale dinamica
2,5Ith
Fattore di sicurezza (FS)
≤ 15
Corrente nominale secondaria Isr
1-5A
Temperatura max ammissibile su
cavo a barra primario
125°C
PRESCRIZIONI RELATIVE ALL’ISOLAMENTO
Tipo
Trasformatore a secco, isolamento in aria
Tensione massima di riferimento per
l’isolamento Um
0.72kV r.m.s.
Livello di isolamento nominale
3kV valore efficace 50Hz/1min tra terminali
primari e secondari, 500V valore efficace
50Hz/1min tra le sezioni primarie
Classe di isolamento
(EN/IEC 61869-1, 61869-2):
B
CONDIZIONI AMBIENTALI
Temperatura di impiego
-25…50°C
Temperatura di immagazzinamento
-40…85°C
Umidità relativa
≤ 85%
Adatto all’utilizzo in clima tropicale
si
CONNESSIONI
Primario
morsetti M4 con serraggio a dado
Secondario
morsetti M4 con serraggio a dado
CARATTERISTICHE MECCANICHE
Materiale
policarbonato
autoestinguente
metallo
Grado di protezione (EN/IEC 60529):
IP40 custodia - IP00
morsetti (IP20 con
coprimorsetto sigillabile)
IP00 morsetti
Montaggio
2 piedini per
fissaggio a parete
2 piedini per
fissaggio a parete
Peso
320 gr
4000 gr
BSA02
BSA03
BTA2
BTA2
BSA02 - BSA03
BTA2
r
r
r
3
3
3
3
r
r
r
r
3
3
3
3
6
6
6
6
4
4
5
5
5
5
4
4
r
r
r
r
r
r
r
93
17*
70
90
65*
121
85
124
21
