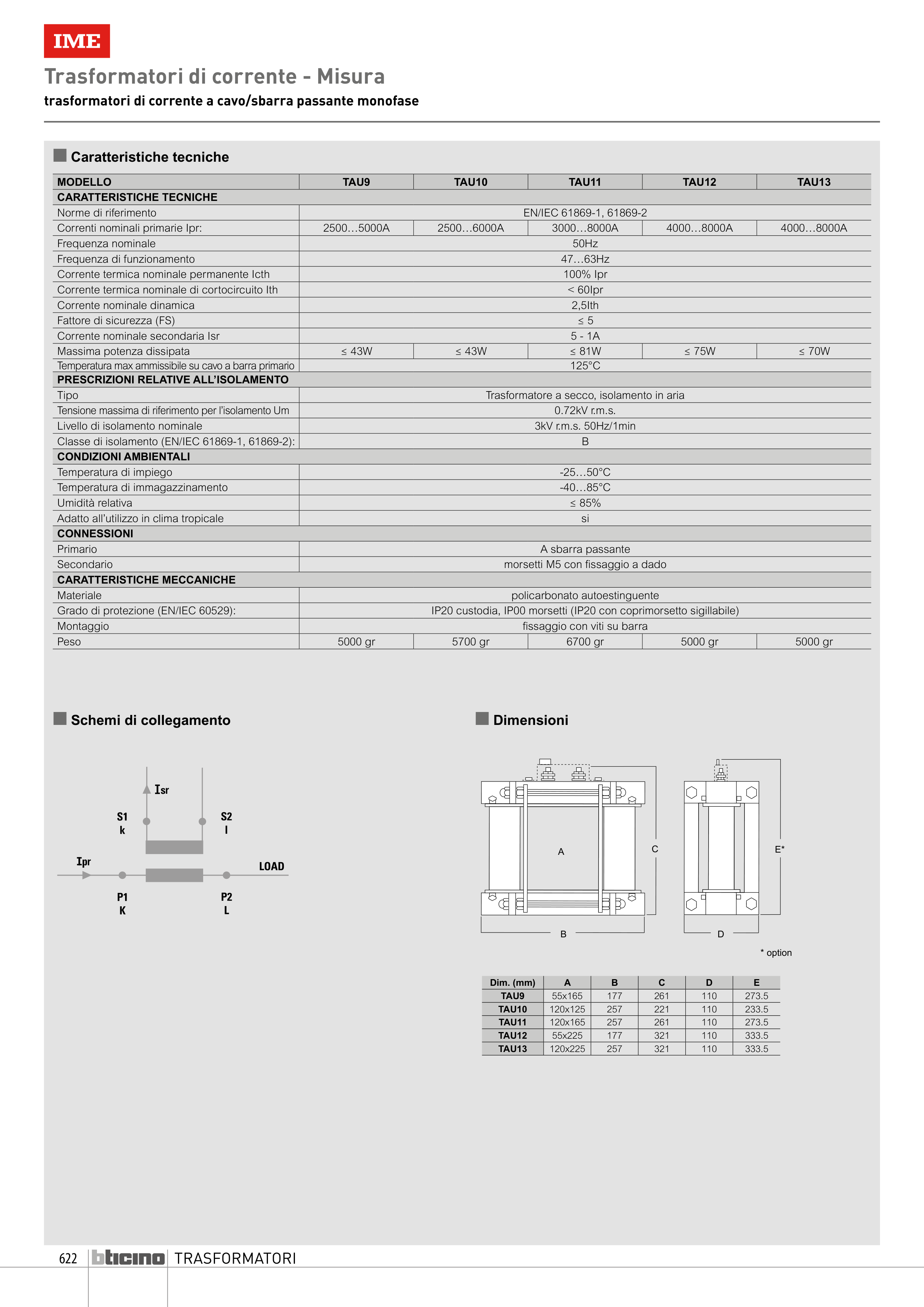

Trasformatori di corrente - Misura
trasformatori di corrente a cavo/sbarra passante monofase
n Caratteristiche tecniche
MODELLO
TAU9
TAU10
TAU11
TAU12
TAU13
CARATTERISTICHE TECNICHE
Norme di riferimento
EN/IEC 61869-1, 61869-2
Correnti nominali primarie Ipr:
2500…5000A
2500…6000A
3000…8000A
4000…8000A
4000…8000A
Frequenza nominale
50Hz
Frequenza di funzionamento
47…63Hz
Corrente termica nominale permanente Icth
100% Ipr
Corrente termica nominale di cortocircuito Ith
< 60Ipr
Corrente nominale dinamica
2,5Ith
Fattore di sicurezza (FS)
≤ 5
Corrente nominale secondaria Isr
5 - 1A
Massima potenza dissipata
≤ 43W
≤ 43W
≤ 81W
≤ 75W
≤ 70W
Temperatura max ammissibile su cavo a barra primario
125°C
PRESCRIZIONI RELATIVE ALL’ISOLAMENTO
Tipo
Trasformatore a secco, isolamento in aria
Tensione massima di riferimento per l’isolamento Um
0.72kV r.m.s.
Livello di isolamento nominale
3kV r.m.s. 50Hz/1min
Classe di isolamento (EN/IEC 61869-1, 61869-2):
B
CONDIZIONI AMBIENTALI
Temperatura di impiego
-25…50°C
Temperatura di immagazzinamento
-40…85°C
Umidità relativa
≤ 85%
Adatto all’utilizzo in clima tropicale
si
CONNESSIONI
Primario
A sbarra passante
Secondario
morsetti M5 con fissaggio a dado
CARATTERISTICHE MECCANICHE
Materiale
policarbonato autoestinguente
Grado di protezione (EN/IEC 60529):
IP20 custodia, IP00 morsetti (IP20 con coprimorsetto sigillabile)
Montaggio
fissaggio con viti su barra
Peso
5000 gr
5700 gr
6700 gr
5000 gr
5000 gr
n Schemi di collegamento
r
n Dimensioni
Dim. (mm)
A
B
C
D
E
TAU9
55x165
177
261
110
273.5
TAU10
120x125
257
221
110
233.5
TAU11
120x165
257
261
110
273.5
TAU12
55x225
177
321
110
333.5
TAU13
120x225
257
321
110
333.5
B
C
E*
D
A
* option
