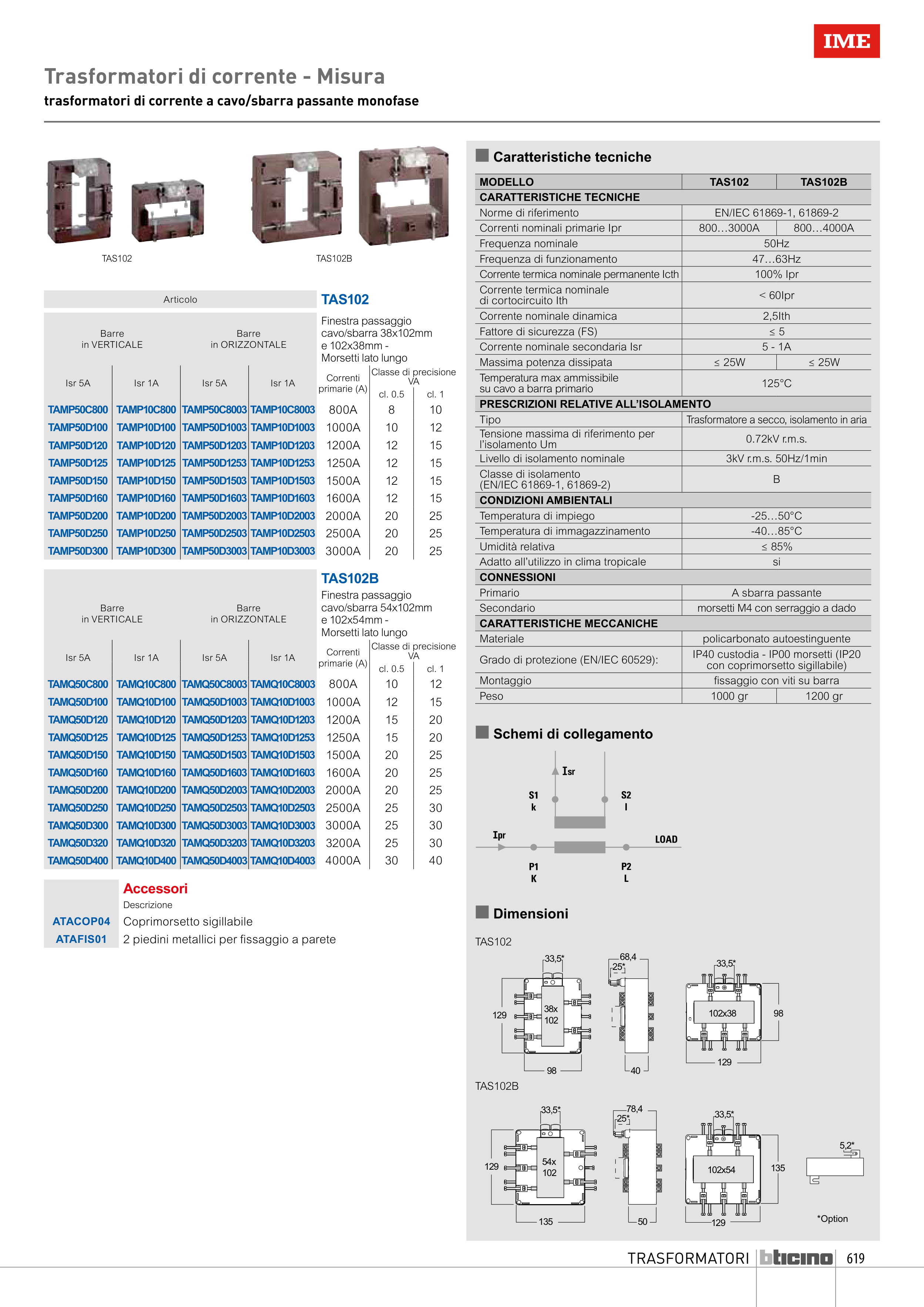

TRASFORMATORI
Trasformatori di corrente - Misura
trasformatori di corrente a cavo/sbarra passante monofase
Articolo
TAS102
Barre
in VERTICALE
Barre
in ORIZZONTALE
Finestra passaggio
cavo/sbarra 38x102mm
e 102x38mm -
Morsetti lato lungo
Isr 5A
Isr 1A
Isr 5A
Isr 1A
Correnti
primarie (A)
Classe di precisione
VA
cl. 0.5
cl. 1
TAMP50C800 TAMP10C800 TAMP50C8003 TAMP10C8003
800A
8
10
TAMP50D100 TAMP10D100 TAMP50D1003 TAMP10D1003
1000A
10
12
TAMP50D120
TAMP10D120 TAMP50D1203 TAMP10D1203
1200A
12
15
TAMP50D125
TAMP10D125 TAMP50D1253 TAMP10D1253
1250A
12
15
TAMP50D150 TAMP10D150 TAMP50D1503 TAMP10D1503
1500A
12
15
TAMP50D160 TAMP10D160 TAMP50D1603 TAMP10D1603
1600A
12
15
TAMP50D200 TAMP10D200 TAMP50D2003 TAMP10D2003
2000A
20
25
TAMP50D250 TAMP10D250 TAMP50D2503 TAMP10D2503
2500A
20
25
TAMP50D300 TAMP10D300 TAMP50D3003 TAMP10D3003
3000A
20
25
TAS102B
Barre
in VERTICALE
Barre
in ORIZZONTALE
Finestra passaggio
cavo/sbarra 54x102mm
e 102x54mm -
Morsetti lato lungo
Isr 5A
Isr 1A
Isr 5A
Isr 1A
Correnti
primarie (A)
Classe di precisione
VA
cl. 0.5
cl. 1
TAMQ50C800 TAMQ10C800 TAMQ50C8003 TAMQ10C8003
800A
10
12
TAMQ50D100 TAMQ10D100 TAMQ50D1003 TAMQ10D1003
1000A
12
15
TAMQ50D120 TAMQ10D120 TAMQ50D1203 TAMQ10D1203
1200A
15
20
TAMQ50D125 TAMQ10D125 TAMQ50D1253 TAMQ10D1253
1250A
15
20
TAMQ50D150 TAMQ10D150 TAMQ50D1503 TAMQ10D1503
1500A
20
25
TAMQ50D160 TAMQ10D160 TAMQ50D1603 TAMQ10D1603
1600A
20
25
TAMQ50D200 TAMQ10D200 TAMQ50D2003 TAMQ10D2003
2000A
20
25
TAMQ50D250 TAMQ10D250 TAMQ50D2503 TAMQ10D2503
2500A
25
30
TAMQ50D300 TAMQ10D300 TAMQ50D3003 TAMQ10D3003
3000A
25
30
TAMQ50D320 TAMQ10D320 TAMQ50D3203 TAMQ10D3203
3200A
25
30
TAMQ50D400 TAMQ10D400 TAMQ50D4003 TAMQ10D4003
4000A
30
40
Accessori
Descrizione
ATACOP04
Coprimorsetto sigillabile
ATAFIS01
2 piedini metallici per fissaggio a parete
TAS102B
TAS102
n Caratteristiche tecniche
n Schemi di collegamento
MODELLO
TAS102
TAS102B
CARATTERISTICHE TECNICHE
Norme di riferimento
EN/IEC 61869-1, 61869-2
Correnti nominali primarie Ipr
800…3000A
800…4000A
Frequenza nominale
50Hz
Frequenza di funzionamento
47…63Hz
Corrente termica nominale permanente Icth
100% Ipr
Corrente termica nominale
di cortocircuito Ith
< 60Ipr
Corrente nominale dinamica
2,5Ith
Fattore di sicurezza (FS)
≤ 5
Corrente nominale secondaria Isr
5 - 1A
Massima potenza dissipata
≤ 25W
≤ 25W
Temperatura max ammissibile
su cavo a barra primario
125°C
PRESCRIZIONI RELATIVE ALL’ISOLAMENTO
Tipo
Trasformatore a secco, isolamento in aria
Tensione massima di riferimento per
l’isolamento Um
0.72kV r.m.s.
Livello di isolamento nominale
3kV r.m.s. 50Hz/1min
Classe di isolamento
(EN/IEC 61869-1, 61869-2)
B
CONDIZIONI AMBIENTALI
Temperatura di impiego
-25…50°C
Temperatura di immagazzinamento
-40…85°C
Umidità relativa
≤ 85%
Adatto all’utilizzo in clima tropicale
si
CONNESSIONI
Primario
A sbarra passante
Secondario
morsetti M4 con serraggio a dado
CARATTERISTICHE MECCANICHE
Materiale
policarbonato autoestinguente
Grado di protezione (EN/IEC 60529):
IP40 custodia - IP00 morsetti (IP20
con coprimorsetto sigillabile)
Montaggio
fissaggio con viti su barra
Peso
1000 gr
1200 gr
68,4
40
129
98
25*
38x
102
33,5*
33,5*
129
98
102x38
54x
102
78,4
50
129
135
25*
*Option
129
135
102x54
5,2*
33,5*
33,5*
n Dimensioni
r
TAS102
TAS102B
