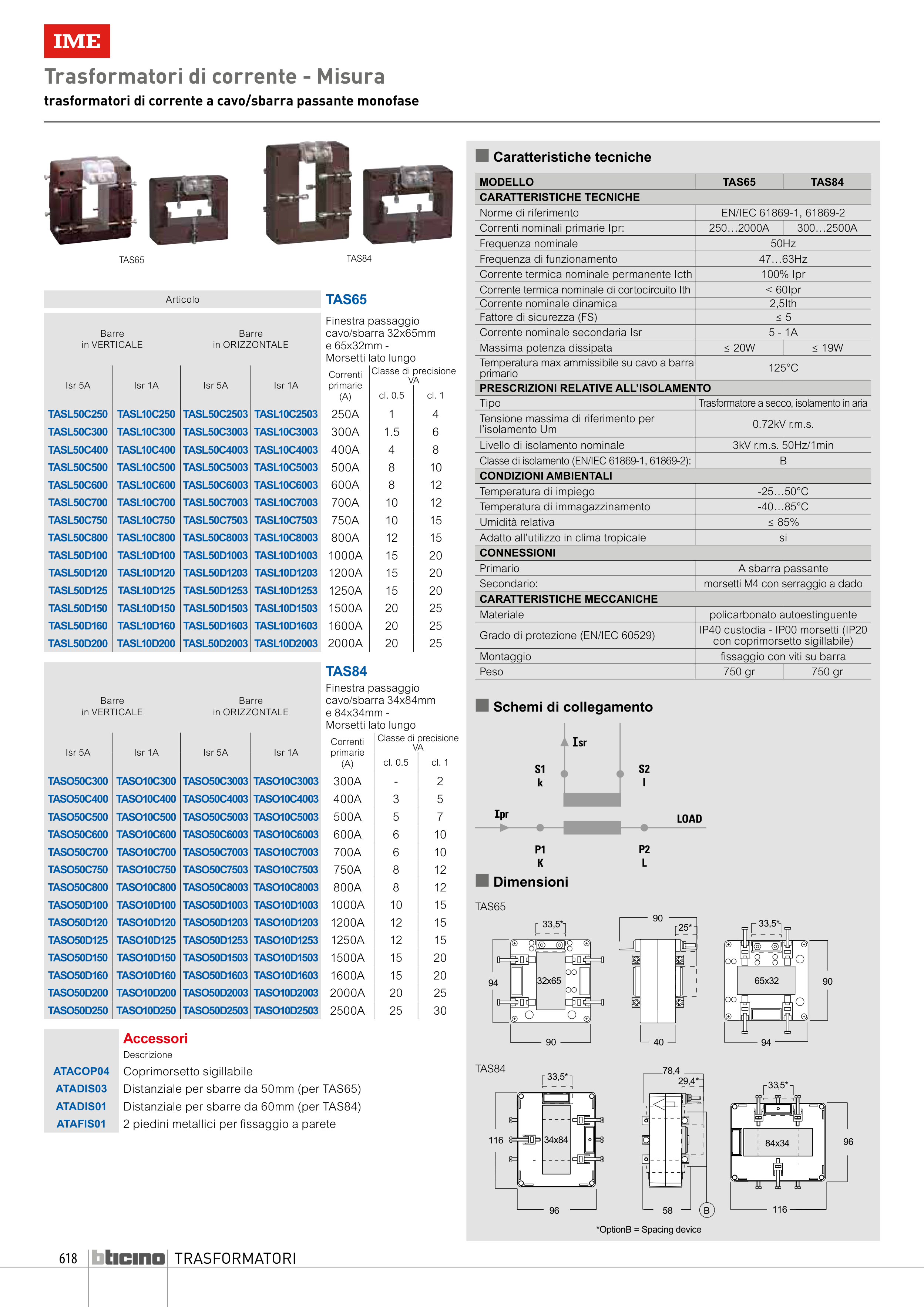

TRASFORMATORI
Trasformatori di corrente - Misura
trasformatori di corrente a cavo/sbarra passante monofase
Articolo
TAS65
Barre
in VERTICALE
Barre
in ORIZZONTALE
Finestra passaggio
cavo/sbarra 32x65mm
e 65x32mm -
Morsetti lato lungo
Isr 5A
Isr 1A
Isr 5A
Isr 1A
Correnti
primarie
(A)
Classe di precisione
VA
cl. 0.5
cl. 1
TASL50C250
TASL10C250 TASL50C2503 TASL10C2503
250A
1
4
TASL50C300
TASL10C300 TASL50C3003 TASL10C3003
300A
1.5
6
TASL50C400
TASL10C400 TASL50C4003 TASL10C4003
400A
4
8
TASL50C500
TASL10C500 TASL50C5003 TASL10C5003
500A
8
10
TASL50C600
TASL10C600 TASL50C6003 TASL10C6003
600A
8
12
TASL50C700
TASL10C700 TASL50C7003 TASL10C7003
700A
10
12
TASL50C750
TASL10C750 TASL50C7503 TASL10C7503
750A
10
15
TASL50C800
TASL10C800 TASL50C8003 TASL10C8003
800A
12
15
TASL50D100
TASL10D100 TASL50D1003 TASL10D1003
1000A
15
20
TASL50D120
TASL10D120 TASL50D1203 TASL10D1203
1200A
15
20
TASL50D125
TASL10D125 TASL50D1253 TASL10D1253
1250A
15
20
TASL50D150
TASL10D150 TASL50D1503 TASL10D1503
1500A
20
25
TASL50D160
TASL10D160 TASL50D1603 TASL10D1603
1600A
20
25
TASL50D200
TASL10D200 TASL50D2003 TASL10D2003
2000A
20
25
TAS84
Barre
in VERTICALE
Barre
in ORIZZONTALE
Finestra passaggio
cavo/sbarra 34x84mm
e 84x34mm -
Morsetti lato lungo
Isr 5A
Isr 1A
Isr 5A
Isr 1A
Correnti
primarie
(A)
Classe di precisione
VA
cl. 0.5
cl. 1
TASO50C300 TASO10C300 TASO50C3003 TASO10C3003
300A
-
2
TASO50C400 TASO10C400 TASO50C4003 TASO10C4003
400A
3
5
TASO50C500 TASO10C500 TASO50C5003 TASO10C5003
500A
5
7
TASO50C600 TASO10C600 TASO50C6003 TASO10C6003
600A
6
10
TASO50C700 TASO10C700 TASO50C7003 TASO10C7003
700A
6
10
TASO50C750 TASO10C750 TASO50C7503 TASO10C7503
750A
8
12
TASO50C800 TASO10C800 TASO50C8003 TASO10C8003
800A
8
12
TASO50D100 TASO10D100 TASO50D1003 TASO10D1003
1000A
10
15
TASO50D120 TASO10D120 TASO50D1203 TASO10D1203
1200A
12
15
TASO50D125 TASO10D125 TASO50D1253 TASO10D1253
1250A
12
15
TASO50D150 TASO10D150 TASO50D1503 TASO10D1503
1500A
15
20
TASO50D160 TASO10D160 TASO50D1603 TASO10D1603
1600A
15
20
TASO50D200 TASO10D200 TASO50D2003 TASO10D2003
2000A
20
25
TASO50D250 TASO10D250 TASO50D2503 TASO10D2503
2500A
25
30
Accessori
Descrizione
ATACOP04
Coprimorsetto sigillabile
ATADIS03
Distanziale per sbarre da 50mm (per TAS65)
ATADIS01
Distanziale per sbarre da 60mm (per TAS84)
ATAFIS01
2 piedini metallici per fissaggio a parete
TAS84
TAS65
n Caratteristiche tecniche
n Schemi di collegamento
n Dimensioni
MODELLO
TAS65
TAS84
CARATTERISTICHE TECNICHE
Norme di riferimento
EN/IEC 61869-1, 61869-2
Correnti nominali primarie Ipr:
250…2000A
300…2500A
Frequenza nominale
50Hz
Frequenza di funzionamento
47…63Hz
Corrente termica nominale permanente Icth
100% Ipr
Corrente termica nominale di cortocircuito Ith
< 60Ipr
Corrente nominale dinamica
2,5Ith
Fattore di sicurezza (FS)
≤ 5
Corrente nominale secondaria Isr
5 - 1A
Massima potenza dissipata
≤ 20W
≤ 19W
Temperatura max ammissibile su cavo a barra
primario
125°C
PRESCRIZIONI RELATIVE ALL’ISOLAMENTO
Tipo
Trasformatore a secco, isolamento in aria
Tensione massima di riferimento per
l’isolamento Um
0.72kV r.m.s.
Livello di isolamento nominale
3kV r.m.s. 50Hz/1min
Classe di isolamento (EN/IEC 61869-1, 61869-2):
B
CONDIZIONI AMBIENTALI
Temperatura di impiego
-25…50°C
Temperatura di immagazzinamento
-40…85°C
Umidità relativa
≤ 85%
Adatto all’utilizzo in clima tropicale
si
CONNESSIONI
Primario
A sbarra passante
Secondario:
morsetti M4 con serraggio a dado
CARATTERISTICHE MECCANICHE
Materiale
policarbonato autoestinguente
Grado di protezione (EN/IEC 60529)
IP40 custodia - IP00 morsetti (IP20
con coprimorsetto sigillabile)
Montaggio
fissaggio con viti su barra
Peso
750 gr
750 gr
r
TAS65
TAS84
94
90
40
90
33,5*
25*
32x65
94
90
65x32
33,5*
58
96
116
78,4
B
33,5*
29,4*
*OptionB = Spacing device
96
116
84x34
33,5*
34x84
