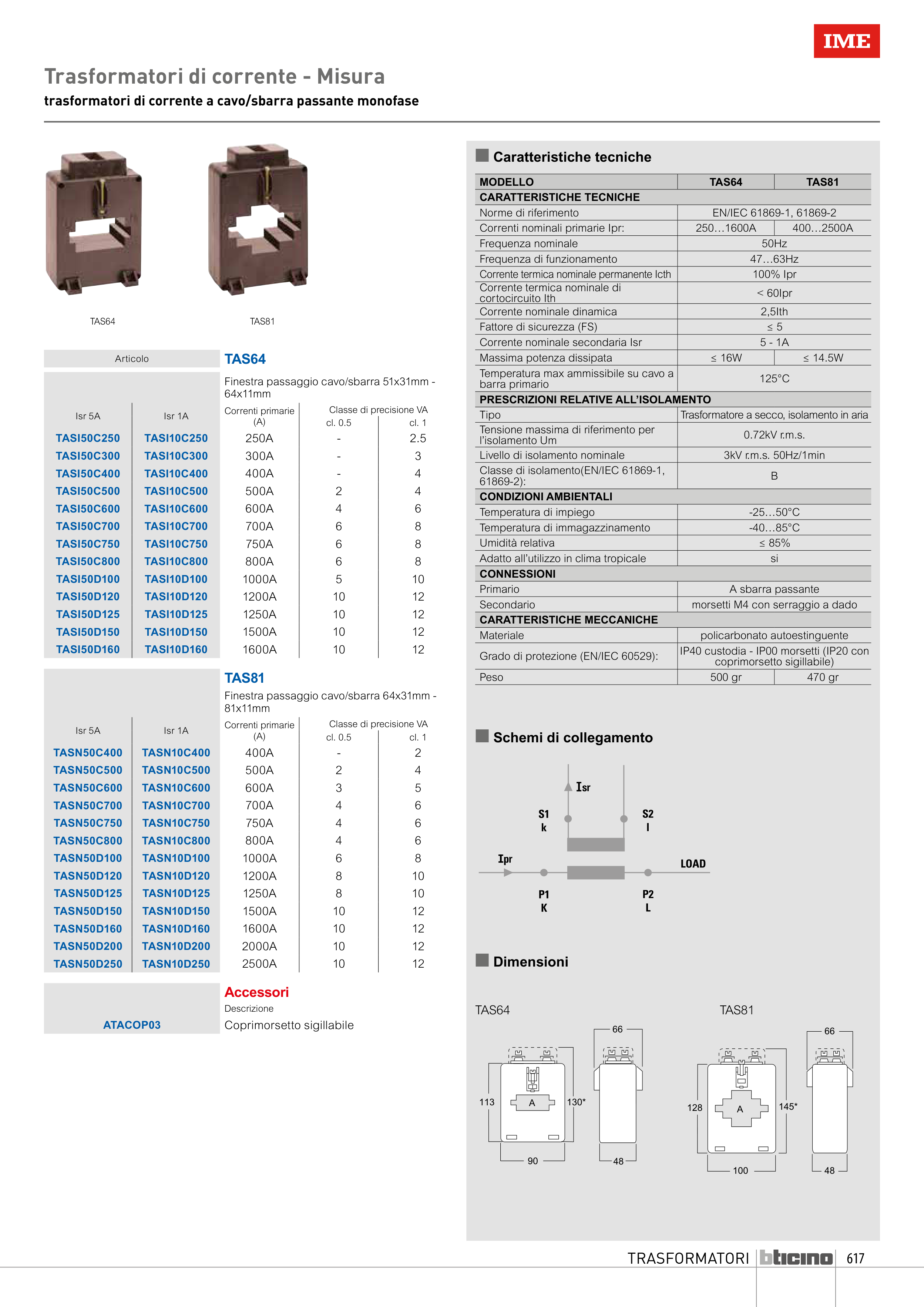

617
TRASFORMATORI
Trasformatori di corrente - Misura
trasformatori di corrente a cavo/sbarra passante monofase
Articolo
TAS64
Finestra passaggio cavo/sbarra 51x31mm -
64x11mm
Isr 5A
Isr 1A
Correnti primarie
(A)
Classe di precisione VA
cl. 0.5
cl. 1
TASI50C250
TASI10C250
250A
-
2.5
TASI50C300
TASI10C300
300A
-
3
TASI50C400
TASI10C400
400A
-
4
TASI50C500
TASI10C500
500A
2
4
TASI50C600
TASI10C600
600A
4
6
TASI50C700
TASI10C700
700A
6
8
TASI50C750
TASI10C750
750A
6
8
TASI50C800
TASI10C800
800A
6
8
TASI50D100
TASI10D100
1000A
5
10
TASI50D120
TASI10D120
1200A
10
12
TASI50D125
TASI10D125
1250A
10
12
TASI50D150
TASI10D150
1500A
10
12
TASI50D160
TASI10D160
1600A
10
12
TAS81
Finestra passaggio cavo/sbarra 64x31mm -
81x11mm
Isr 5A
Isr 1A
Correnti primarie
(A)
Classe di precisione VA
cl. 0.5
cl. 1
TASN50C400
TASN10C400
400A
-
2
TASN50C500
TASN10C500
500A
2
4
TASN50C600
TASN10C600
600A
3
5
TASN50C700
TASN10C700
700A
4
6
TASN50C750
TASN10C750
750A
4
6
TASN50C800
TASN10C800
800A
4
6
TASN50D100
TASN10D100
1000A
6
8
TASN50D120
TASN10D120
1200A
8
10
TASN50D125
TASN10D125
1250A
8
10
TASN50D150
TASN10D150
1500A
10
12
TASN50D160
TASN10D160
1600A
10
12
TASN50D200
TASN10D200
2000A
10
12
TASN50D250
TASN10D250
2500A
10
12
Accessori
Descrizione
ATACOP03
Coprimorsetto sigillabile
TAS81
TAS64
n Caratteristiche tecniche
n Schemi di collegamento
n Dimensioni
MODELLO
TAS64
TAS81
CARATTERISTICHE TECNICHE
Norme di riferimento
EN/IEC 61869-1, 61869-2
Correnti nominali primarie Ipr:
250…1600A
400…2500A
Frequenza nominale
50Hz
Frequenza di funzionamento
47…63Hz
Corrente termica nominale permanente Icth
100% Ipr
Corrente termica nominale di
cortocircuito Ith
< 60Ipr
Corrente nominale dinamica
2,5Ith
Fattore di sicurezza (FS)
≤ 5
Corrente nominale secondaria Isr
5 - 1A
Massima potenza dissipata
≤ 16W
≤ 14.5W
Temperatura max ammissibile su cavo a
barra primario
125°C
PRESCRIZIONI RELATIVE ALL’ISOLAMENTO
Tipo
Trasformatore a secco, isolamento in aria
Tensione massima di riferimento per
l’isolamento Um
0.72kV r.m.s.
Livello di isolamento nominale
3kV r.m.s. 50Hz/1min
Classe di isolamento(EN/IEC 61869-1,
61869-2):
B
CONDIZIONI AMBIENTALI
Temperatura di impiego
-25…50°C
Temperatura di immagazzinamento
-40…85°C
Umidità relativa
≤ 85%
Adatto all’utilizzo in clima tropicale
si
CONNESSIONI
Primario
A sbarra passante
Secondario
morsetti M4 con serraggio a dado
CARATTERISTICHE MECCANICHE
Materiale
policarbonato autoestinguente
Grado di protezione (EN/IEC 60529):
IP40 custodia - IP00 morsetti (IP20 con
coprimorsetto sigillabile)
Peso
500 gr
470 gr
90
113
130*
48
66
A
128
145*
48
66
100
A
r
TAS64 TAS81
