TRASFORMATORI

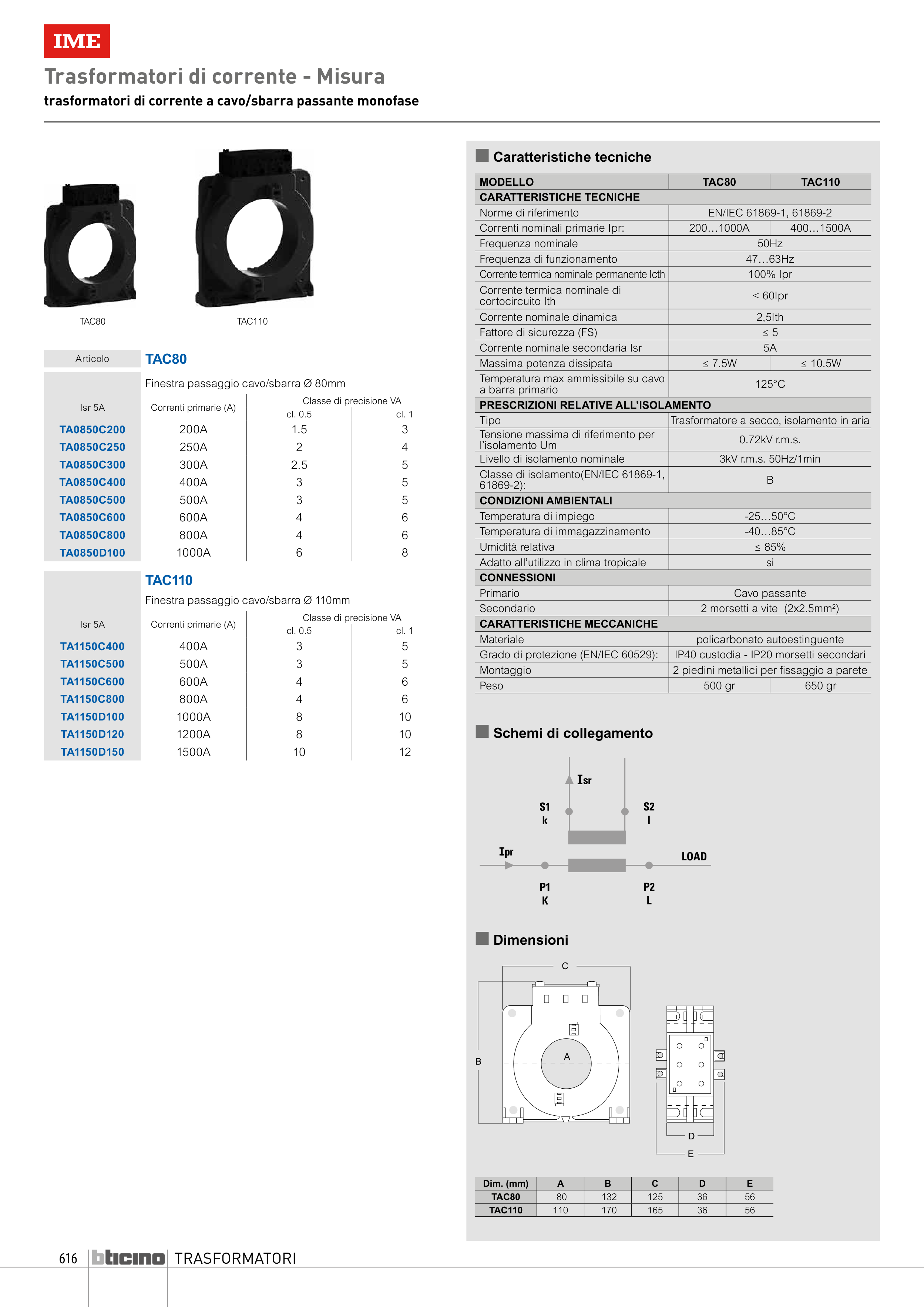

Trasformatori di corrente - Misura
trasformatori di corrente a cavo/sbarra passante monofase
Articolo
TAC80
Finestra passaggio cavo/sbarra Ø 80mm
Isr 5A
Correnti primarie (A)
Classe di precisione VA
cl. 0.5
cl. 1
TA0850C200
200A
1.5
3
TA0850C250
250A
2
4
TA0850C300
300A
2.5
5
TA0850C400
400A
3
5
TA0850C500
500A
3
5
TA0850C600
600A
4
6
TA0850C800
800A
4
6
TA0850D100
1000A
6
8
TAC110
Finestra passaggio cavo/sbarra Ø 110mm
Isr 5A
Correnti primarie (A)
Classe di precisione VA
cl. 0.5
cl. 1
TA1150C400
400A
3
5
TA1150C500
500A
3
5
TA1150C600
600A
4
6
TA1150C800
800A
4
6
TA1150D100
1000A
8
10
TA1150D120
1200A
8
10
TA1150D150
1500A
10
12
TAC110
TAC80
n Caratteristiche tecniche
n Schemi di collegamento
n Dimensioni
MODELLO
TAC80
TAC110
CARATTERISTICHE TECNICHE
Norme di riferimento
EN/IEC 61869-1, 61869-2
Correnti nominali primarie Ipr:
200…1000A
400…1500A
Frequenza nominale
50Hz
Frequenza di funzionamento
47…63Hz
Corrente termica nominale permanente Icth
100% Ipr
Corrente termica nominale di
cortocircuito Ith
< 60Ipr
Corrente nominale dinamica
2,5Ith
Fattore di sicurezza (FS)
≤ 5
Corrente nominale secondaria Isr
5A
Massima potenza dissipata
≤ 7.5W
≤ 10.5W
Temperatura max ammissibile su cavo
a barra primario
125°C
PRESCRIZIONI RELATIVE ALL’ISOLAMENTO
Tipo
Trasformatore a secco, isolamento in aria
Tensione massima di riferimento per
l’isolamento Um
0.72kV r.m.s.
Livello di isolamento nominale
3kV r.m.s. 50Hz/1min
Classe di isolamento(EN/IEC 61869-1,
61869-2):
B
CONDIZIONI AMBIENTALI
Temperatura di impiego
-25…50°C
Temperatura di immagazzinamento
-40…85°C
Umidità relativa
≤ 85%
Adatto all’utilizzo in clima tropicale
si
CONNESSIONI
Primario
Cavo passante
Secondario
2 morsetti a vite (2x2.5mm2)
CARATTERISTICHE MECCANICHE
Materiale
policarbonato autoestinguente
Grado di protezione (EN/IEC 60529):
IP40 custodia - IP20 morsetti secondari
Montaggio
2 piedini metallici per fissaggio a parete
Peso
500 gr
650 gr
r
B
E
C
A
D
Dim. (mm)
A
B
C
D
E
TAC80
80
132
125
36
56
TAC110
110
170
165
36
56
