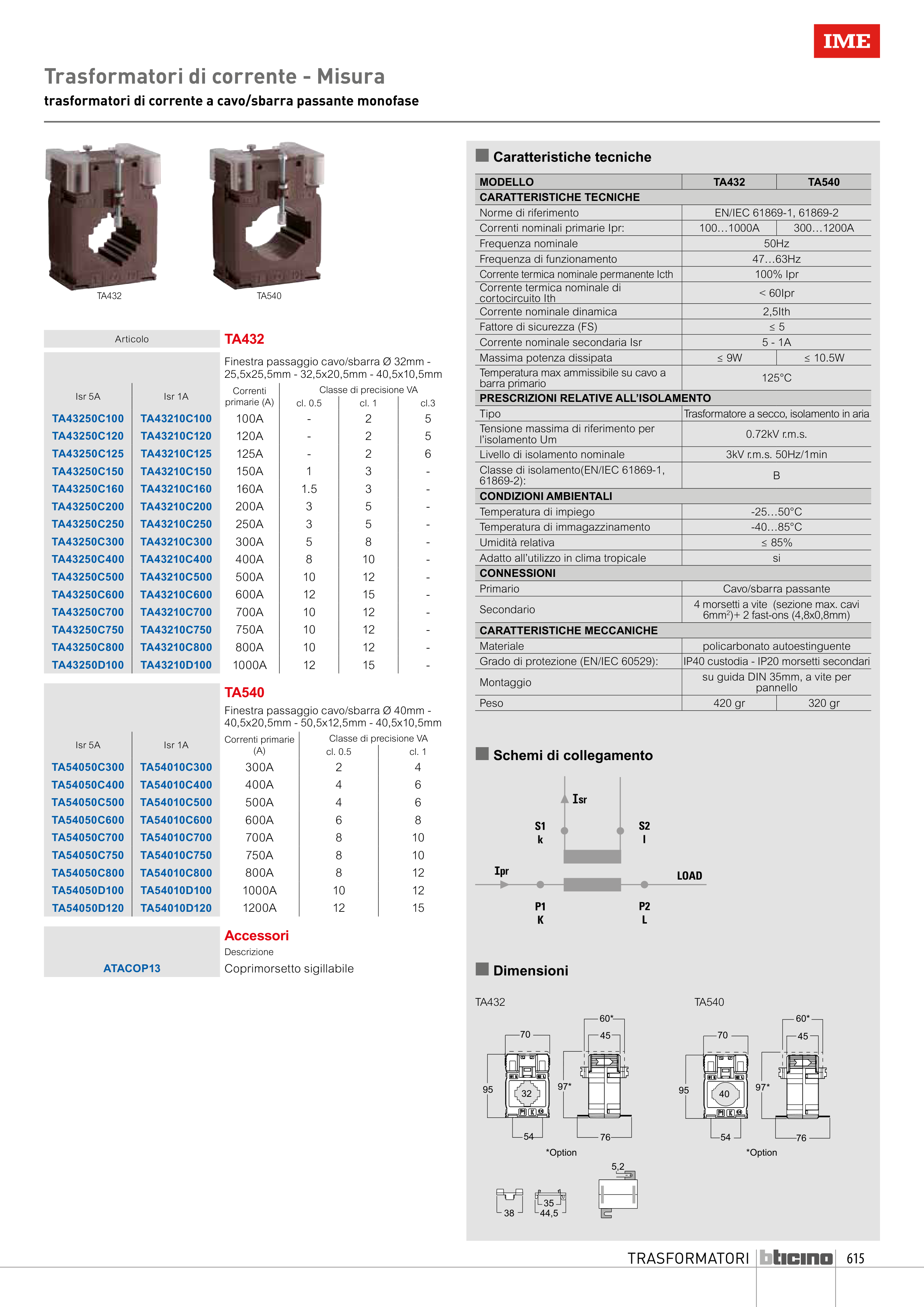

TRASFORMATORI
Trasformatori di corrente - Misura
trasformatori di corrente a cavo/sbarra passante monofase
Articolo
TA432
Finestra passaggio cavo/sbarra Ø 32mm -
25,5x25,5mm - 32,5x20,5mm - 40,5x10,5mm
Isr 5A
Isr 1A
Correnti
primarie (A)
Classe di precisione VA
cl. 0.5
cl. 1
cl.3
TA43250C100
TA43210C100
100A
-
2
5
TA43250C120
TA43210C120
120A
-
2
5
TA43250C125
TA43210C125
125A
-
2
6
TA43250C150
TA43210C150
150A
1
3
-
TA43250C160
TA43210C160
160A
1.5
3
-
TA43250C200
TA43210C200
200A
3
5
-
TA43250C250
TA43210C250
250A
3
5
-
TA43250C300
TA43210C300
300A
5
8
-
TA43250C400
TA43210C400
400A
8
10
-
TA43250C500
TA43210C500
500A
10
12
-
TA43250C600
TA43210C600
600A
12
15
-
TA43250C700
TA43210C700
700A
10
12
-
TA43250C750
TA43210C750
750A
10
12
-
TA43250C800
TA43210C800
800A
10
12
-
TA43250D100
TA43210D100
1000A
12
15
-
TA540
Finestra passaggio cavo/sbarra Ø 40mm -
40,5x20,5mm - 50,5x12,5mm - 40,5x10,5mm
Isr 5A
Isr 1A
Correnti primarie
(A)
Classe di precisione VA
cl. 0.5
cl. 1
TA54050C300
TA54010C300
300A
2
4
TA54050C400
TA54010C400
400A
4
6
TA54050C500
TA54010C500
500A
4
6
TA54050C600
TA54010C600
600A
6
8
TA54050C700
TA54010C700
700A
8
10
TA54050C750
TA54010C750
750A
8
10
TA54050C800
TA54010C800
800A
8
12
TA54050D100
TA54010D100
1000A
10
12
TA54050D120
TA54010D120
1200A
12
15
Accessori
Descrizione
ATACOP13
Coprimorsetto sigillabile
TA540
TA432
n Caratteristiche tecniche
MODELLO
TA432
TA540
CARATTERISTICHE TECNICHE
Norme di riferimento
EN/IEC 61869-1, 61869-2
Correnti nominali primarie Ipr:
100…1000A
300…1200A
Frequenza nominale
50Hz
Frequenza di funzionamento
47…63Hz
Corrente termica nominale permanente Icth
100% Ipr
Corrente termica nominale di
cortocircuito Ith
< 60Ipr
Corrente nominale dinamica
2,5Ith
Fattore di sicurezza (FS)
≤ 5
Corrente nominale secondaria Isr
5 - 1A
Massima potenza dissipata
≤ 9W
≤ 10.5W
Temperatura max ammissibile su cavo a
barra primario
125°C
PRESCRIZIONI RELATIVE ALL’ISOLAMENTO
Tipo
Trasformatore a secco, isolamento in aria
Tensione massima di riferimento per
l’isolamento Um
0.72kV r.m.s.
Livello di isolamento nominale
3kV r.m.s. 50Hz/1min
Classe di isolamento(EN/IEC 61869-1,
61869-2):
B
CONDIZIONI AMBIENTALI
Temperatura di impiego
-25…50°C
Temperatura di immagazzinamento
-40…85°C
Umidità relativa
≤ 85%
Adatto all’utilizzo in clima tropicale
si
CONNESSIONI
Primario
Cavo/sbarra passante
Secondario
4 morsetti a vite (sezione max. cavi
6mm2)+ 2 fast-ons (4,8x0,8mm)
CARATTERISTICHE MECCANICHE
Materiale
policarbonato autoestinguente
Grado di protezione (EN/IEC 60529):
IP40 custodia - IP20 morsetti secondari
Montaggio
su guida DIN 35mm, a vite per
pannello
Peso
420 gr
320 gr
n Schemi di collegamento
n Dimensioni
r
45
70
95
76
97*
60*
60*
32
5,2
38
44,5
35
54
45
70
95
76
97*
40
54
*Option
*Option
TA432 TA540
