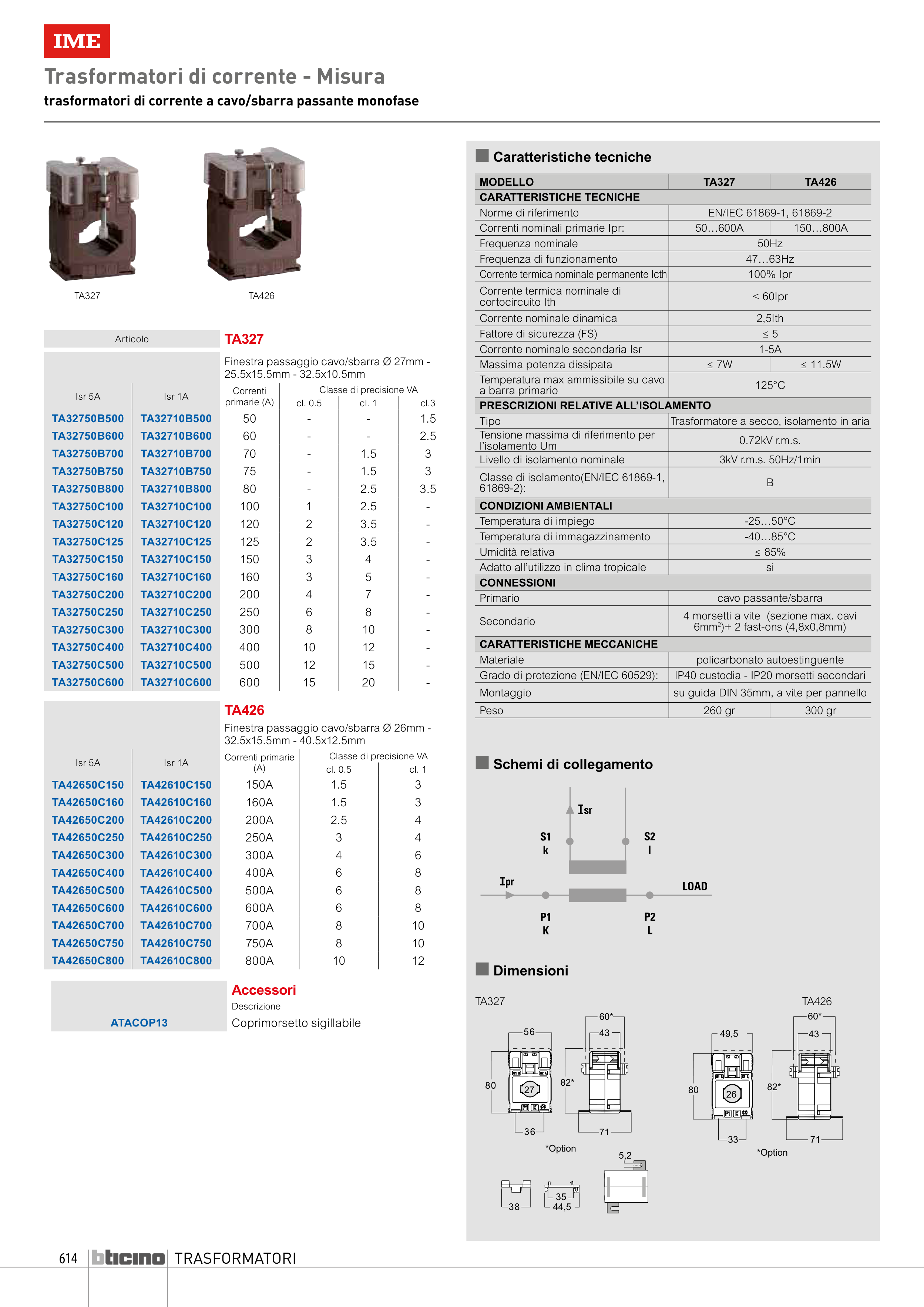

614
TRASFORMATORI
Trasformatori di corrente - Misura
trasformatori di corrente a cavo/sbarra passante monofase
Articolo
TA327
Finestra passaggio cavo/sbarra Ø 27mm -
25.5x15.5mm - 32.5x10.5mm
Isr 5A
Isr 1A
Correnti
primarie (A)
Classe di precisione VA
cl. 0.5
cl. 1
cl.3
TA32750B500
TA32710B500
50
-
-
1.5
TA32750B600
TA32710B600
60
-
-
2.5
TA32750B700
TA32710B700
70
-
1.5
3
TA32750B750
TA32710B750
75
-
1.5
3
TA32750B800
TA32710B800
80
-
2.5
3.5
TA32750C100
TA32710C100
100
1
2.5
-
TA32750C120
TA32710C120
120
2
3.5
-
TA32750C125
TA32710C125
125
2
3.5
-
TA32750C150
TA32710C150
150
3
4
-
TA32750C160
TA32710C160
160
3
5
-
TA32750C200
TA32710C200
200
4
7
-
TA32750C250
TA32710C250
250
6
8
-
TA32750C300
TA32710C300
300
8
10
-
TA32750C400
TA32710C400
400
10
12
-
TA32750C500
TA32710C500
500
12
15
-
TA32750C600
TA32710C600
600
15
20
-
TA426
Finestra passaggio cavo/sbarra Ø 26mm -
32.5x15.5mm - 40.5x12.5mm
Isr 5A
Isr 1A
Correnti primarie
(A)
Classe di precisione VA
cl. 0.5
cl. 1
TA42650C150
TA42610C150
150A
1.5
3
TA42650C160
TA42610C160
160A
1.5
3
TA42650C200
TA42610C200
200A
2.5
4
TA42650C250
TA42610C250
250A
3
4
TA42650C300
TA42610C300
300A
4
6
TA42650C400
TA42610C400
400A
6
8
TA42650C500
TA42610C500
500A
6
8
TA42650C600
TA42610C600
600A
6
8
TA42650C700
TA42610C700
700A
8
10
TA42650C750
TA42610C750
750A
8
10
TA42650C800
TA42610C800
800A
10
12
Accessori
Descrizione
ATACOP13
Coprimorsetto sigillabile
n Caratteristiche tecniche
n Schemi di collegamento
n Dimensioni
TA426
TA327
r
5,2
43
56
80
71
38
44,5
82*
60*
35
36
27
*Option
*Option
43
49,5
80
26
71
82*
60*
33
TA327 TA426
MODELLO
TA327
TA426
CARATTERISTICHE TECNICHE
Norme di riferimento
EN/IEC 61869-1, 61869-2
Correnti nominali primarie Ipr:
50…600A
150…800A
Frequenza nominale
50Hz
Frequenza di funzionamento
47…63Hz
Corrente termica nominale permanente Icth
100% Ipr
Corrente termica nominale di
cortocircuito Ith
< 60Ipr
Corrente nominale dinamica
2,5Ith
Fattore di sicurezza (FS)
≤ 5
Corrente nominale secondaria Isr
1-5A
Massima potenza dissipata
≤ 7W
≤ 11.5W
Temperatura max ammissibile su cavo
a barra primario
125°C
PRESCRIZIONI RELATIVE ALL’ISOLAMENTO
Tipo
Trasformatore a secco, isolamento in aria
Tensione massima di riferimento per
l’isolamento Um
0.72kV r.m.s.
Livello di isolamento nominale
3kV r.m.s. 50Hz/1min
Classe di isolamento(EN/IEC 61869-1,
61869-2):
B
CONDIZIONI AMBIENTALI
Temperatura di impiego
-25…50°C
Temperatura di immagazzinamento
-40…85°C
Umidità relativa
≤ 85%
Adatto all’utilizzo in clima tropicale
si
CONNESSIONI
Primario
cavo passante/sbarra
Secondario
4 morsetti a vite (sezione max. cavi
6mm2)+ 2 fast-ons (4,8x0,8mm)
CARATTERISTICHE MECCANICHE
Materiale
policarbonato autoestinguente
Grado di protezione (EN/IEC 60529):
IP40 custodia - IP20 morsetti secondari
Montaggio
su guida DIN 35mm, a vite per pannello
Peso
260 gr
300 gr
