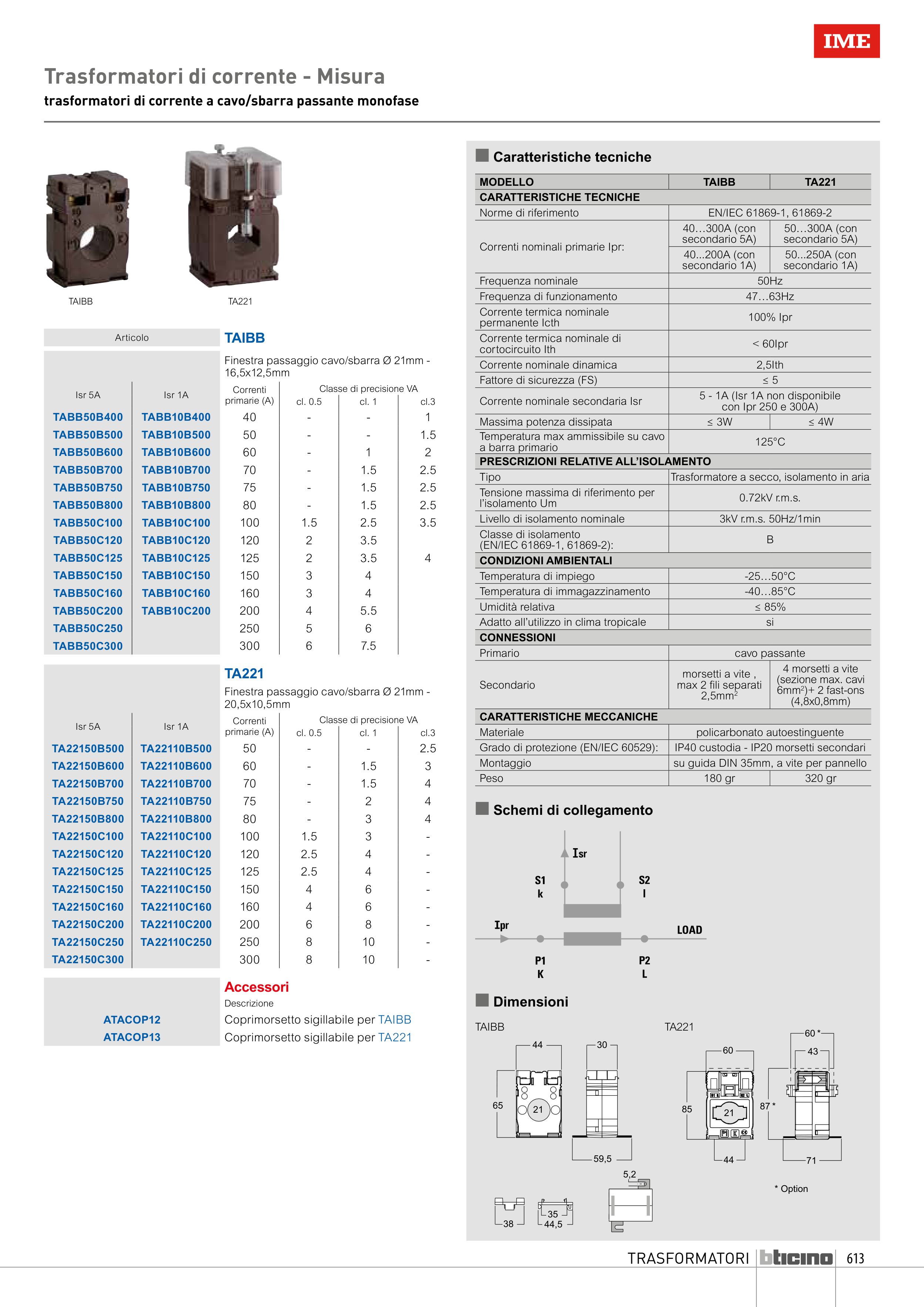

TRASFORMATORI
Trasformatori di corrente - Misura
trasformatori di corrente a cavo/sbarra passante monofase
Articolo
TAIBB
Finestra passaggio cavo/sbarra Ø 21mm -
16,5x12,5mm
Isr 5A
Isr 1A
Correnti
primarie (A)
Classe di precisione VA
cl. 0.5
cl. 1
cl.3
TABB50B400
TABB10B400
40
-
-
1
TABB50B500
TABB10B500
50
-
-
1.5
TABB50B600
TABB10B600
60
-
1
2
TABB50B700
TABB10B700
70
-
1.5
2.5
TABB50B750
TABB10B750
75
-
1.5
2.5
TABB50B800
TABB10B800
80
-
1.5
2.5
TABB50C100
TABB10C100
100
1.5
2.5
3.5
TABB50C120
TABB10C120
120
2
3.5
TABB50C125
TABB10C125
125
2
3.5
4
TABB50C150
TABB10C150
150
3
4
TABB50C160
TABB10C160
160
3
4
TABB50C200
TABB10C200
200
4
5.5
TABB50C250
250
5
6
TABB50C300
300
6
7.5
TA221
Finestra passaggio cavo/sbarra Ø 21mm -
20,5x10,5mm
Isr 5A
Isr 1A
Correnti
primarie (A)
Classe di precisione VA
cl. 0.5
cl. 1
cl.3
TA22150B500
TA22110B500
50
-
-
2.5
TA22150B600
TA22110B600
60
-
1.5
3
TA22150B700
TA22110B700
70
-
1.5
4
TA22150B750
TA22110B750
75
-
2
4
TA22150B800
TA22110B800
80
-
3
4
TA22150C100
TA22110C100
100
1.5
3
-
TA22150C120
TA22110C120
120
2.5
4
-
TA22150C125
TA22110C125
125
2.5
4
-
TA22150C150
TA22110C150
150
4
6
-
TA22150C160
TA22110C160
160
4
6
-
TA22150C200
TA22110C200
200
6
8
-
TA22150C250
TA22110C250
250
8
10
-
TA22150C300
300
8
10
-
Accessori
Descrizione
ATACOP12
Coprimorsetto sigillabile per TAIBB
ATACOP13
Coprimorsetto sigillabile per TA221
TA221
TAIBB
n Caratteristiche tecniche
n Schemi di collegamento
n Dimensioni
MODELLO
TAIBB
TA221
CARATTERISTICHE TECNICHE
Norme di riferimento
EN/IEC 61869-1, 61869-2
Correnti nominali primarie Ipr:
40…300A (con
secondario 5A)
50…300A (con
secondario 5A)
40...200A (con
secondario 1A)
50...250A (con
secondario 1A)
Frequenza nominale
50Hz
Frequenza di funzionamento
47…63Hz
Corrente termica nominale
permanente Icth
100% Ipr
Corrente termica nominale di
cortocircuito Ith
< 60Ipr
Corrente nominale dinamica
2,5Ith
Fattore di sicurezza (FS)
≤ 5
Corrente nominale secondaria Isr
5 - 1A (Isr 1A non disponibile
con Ipr 250 e 300A)
Massima potenza dissipata
≤ 3W
≤ 4W
Temperatura max ammissibile su cavo
a barra primario
125°C
PRESCRIZIONI RELATIVE ALL’ISOLAMENTO
Tipo
Trasformatore a secco, isolamento in aria
Tensione massima di riferimento per
l’isolamento Um
0.72kV r.m.s.
Livello di isolamento nominale
3kV r.m.s. 50Hz/1min
Classe di isolamento
(EN/IEC 61869-1, 61869-2):
B
CONDIZIONI AMBIENTALI
Temperatura di impiego
-25…50°C
Temperatura di immagazzinamento
-40…85°C
Umidità relativa
≤ 85%
Adatto all’utilizzo in clima tropicale
si
CONNESSIONI
Primario
cavo passante
Secondario
morsetti a vite ,
max 2 fili separati
2,5mm2
4 morsetti a vite
(sezione max. cavi
6mm2)+ 2 fast-ons
(4,8x0,8mm)
CARATTERISTICHE MECCANICHE
Materiale
policarbonato autoestinguente
Grado di protezione (EN/IEC 60529):
IP40 custodia - IP20 morsetti secondari
Montaggio
su guida DIN 35mm, a vite per pannello
Peso
180 gr
320 gr
r
30
44
65
59,5
21
43
60
85
71
87 *
60 *
21
5,2
38
44,5
35
* Option
44
TAIBB TA221
