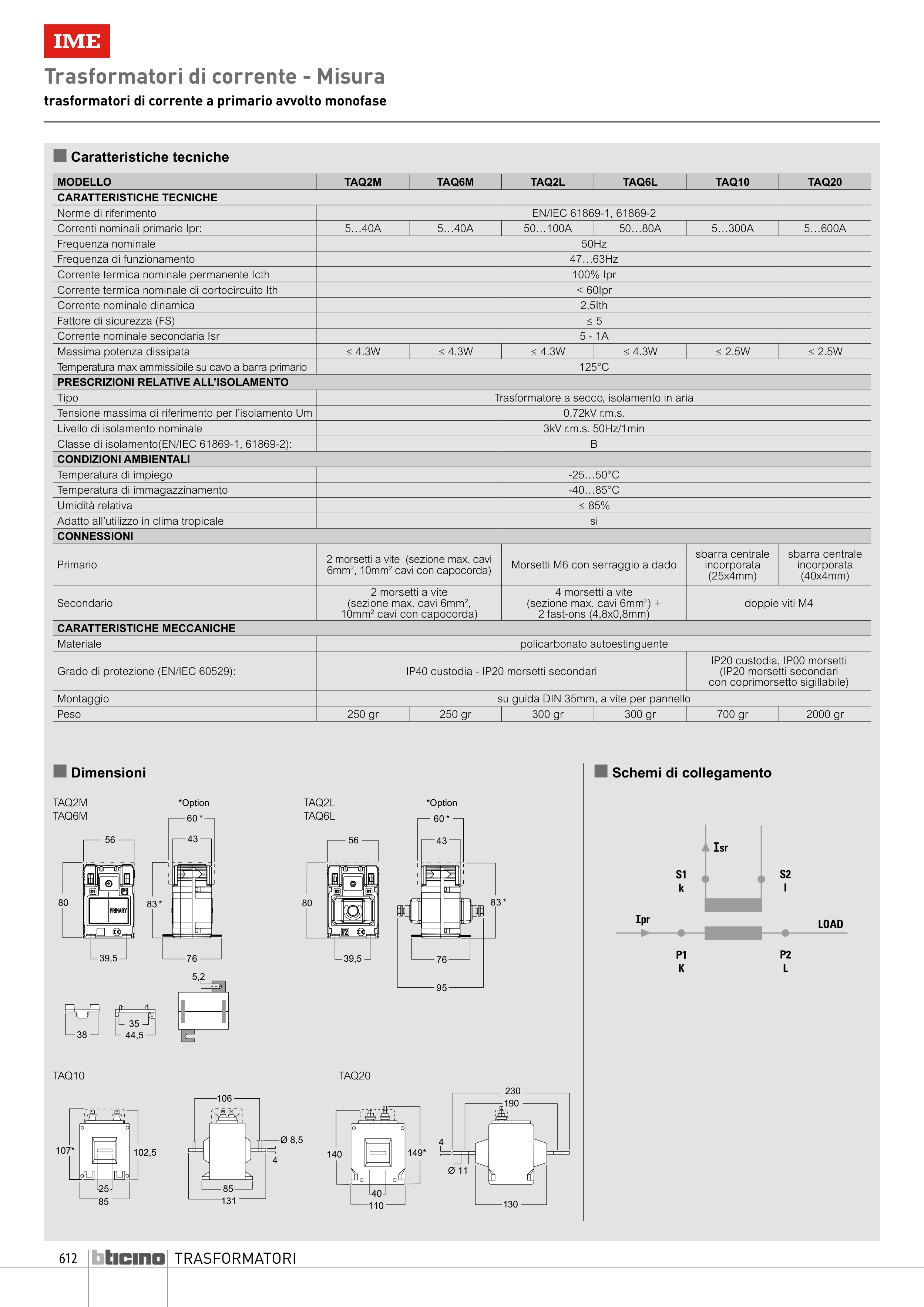

612
TRASFORMATORI
Trasformatori di corrente - Misura
trasformatori di corrente a primario avvolto monofase
n Caratteristiche tecniche
n Schemi di collegamento
n Dimensioni
MODELLO
TAQ2M
TAQ6M
TAQ2L
TAQ6L
TAQ10
TAQ20
CARATTERISTICHE TECNICHE
Norme di riferimento
EN/IEC 61869-1, 61869-2
Correnti nominali primarie Ipr:
5…40A
5…40A
50…100A
50…80A
5…300A
5…600A
Frequenza nominale
50Hz
Frequenza di funzionamento
47…63Hz
Corrente termica nominale permanente Icth
100% Ipr
Corrente termica nominale di cortocircuito Ith
< 60Ipr
Corrente nominale dinamica
2,5Ith
Fattore di sicurezza (FS)
≤ 5
Corrente nominale secondaria Isr
5 - 1A
Massima potenza dissipata
≤ 4.3W
≤ 4.3W
≤ 4.3W
≤ 4.3W
≤ 2.5W
≤ 2.5W
Temperatura max ammissibile su cavo a barra primario
125°C
PRESCRIZIONI RELATIVE ALL’ISOLAMENTO
Tipo
Trasformatore a secco, isolamento in aria
Tensione massima di riferimento per l’isolamento Um
0.72kV r.m.s.
Livello di isolamento nominale
3kV r.m.s. 50Hz/1min
Classe di isolamento(EN/IEC 61869-1, 61869-2):
B
CONDIZIONI AMBIENTALI
Temperatura di impiego
-25…50°C
Temperatura di immagazzinamento
-40…85°C
Umidità relativa
≤ 85%
Adatto all’utilizzo in clima tropicale
si
CONNESSIONI
Primario
2 morsetti a vite (sezione max. cavi
6mm2, 10mm2 cavi con capocorda)
Morsetti M6 con serraggio a dado
sbarra centrale
incorporata
(25x4mm)
sbarra centrale
incorporata
(40x4mm)
Secondario
2 morsetti a vite
(sezione max. cavi 6mm2,
10mm2 cavi con capocorda)
4 morsetti a vite
(sezione max. cavi 6mm2) +
2 fast-ons (4,8x0,8mm)
doppie viti M4
CARATTERISTICHE MECCANICHE
Materiale
policarbonato autoestinguente
Grado di protezione (EN/IEC 60529):
IP40 custodia - IP20 morsetti secondari
IP20 custodia, IP00 morsetti
(IP20 morsetti secondari
con coprimorsetto sigillabile)
Montaggio
su guida DIN 35mm, a vite per pannello
Peso
250 gr
250 gr
300 gr
300 gr
700 gr
2000 gr
5,2
38
44,5
35
43
56
60 *
*Option
*Option
80
76
83*
39,5
43
56
60 *
80
76
83 *
39,5
95
5,2
38
44,5
35
43
56
60 *
*Option
*Option
80
76
83*
39,5
43
56
60 *
80
76
83 *
39,5
95
r
131
85
106
85
25
107*
102,5
4
Ø 8,5
140
149*
230
190
130
110
40
4
Ø 11
TAQ10
TAQ20
TAQ2M
TAQ6M
TAQ2L
TAQ6L
