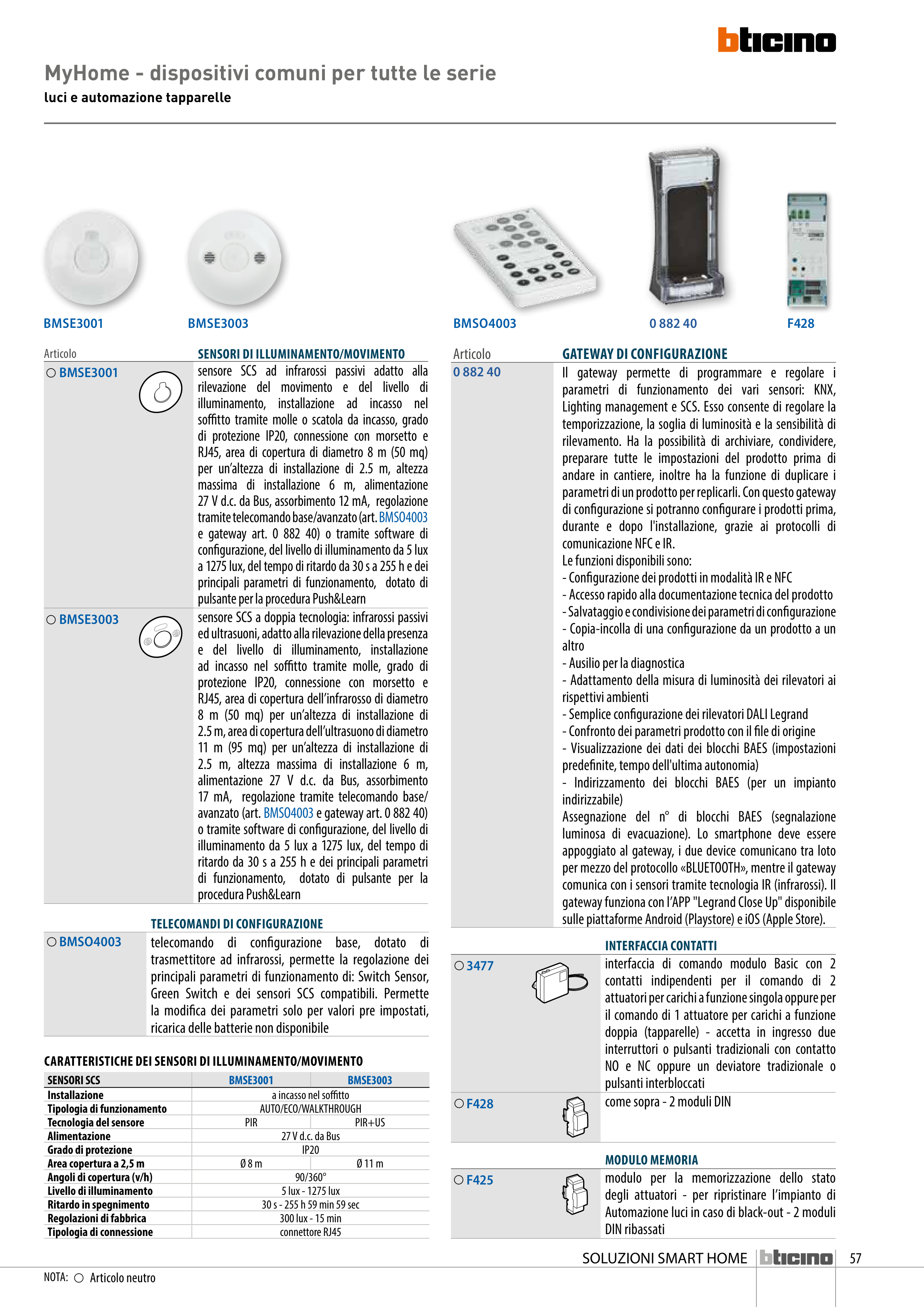

SOLUZIONI SMART HOME
MyHome - dispositivi comuni per tutte le serie
luci e automazione tapparelle
Articolo
SENSORI DI ILLUMINAMENTO/MOVIMENTO
BMSE3001
sensore SCS ad infrarossi passivi adatto alla
rilevazione del movimento e del livello di
illuminamento, installazione ad incasso nel
soffitto tramite molle o scatola da incasso, grado
di protezione IP20, connessione con morsetto e
RJ45, area di copertura di diametro 8 m (50 mq)
per un’altezza di installazione di 2.5 m, altezza
massima di installazione 6 m, alimentazione
27 V d.c. da Bus, assorbimento 12 mA, regolazione
tramite telecomando base/avanzato (art. BMSO4003
e gateway art. 0 882 40) o tramite software di
configurazione, del livello di illuminamento da 5 lux
a 1275 lux, del tempo di ritardo da 30 s a 255 h e dei
principali parametri di funzionamento, dotato di
pulsante per la procedura Push&Learn
BMSE3003
sensore SCS a doppia tecnologia: infrarossi passivi
ed ultrasuoni, adatto alla rilevazione della presenza
e del livello di illuminamento, installazione
ad incasso nel soffitto tramite molle, grado di
protezione IP20, connessione con morsetto e
RJ45, area di copertura dell’infrarosso di diametro
8 m (50 mq) per un’altezza di installazione di
2.5 m, area di copertura dell’ultrasuono di diametro
11 m (95 mq) per un’altezza di installazione di
2.5 m, altezza massima di installazione 6 m,
alimentazione 27 V d.c. da Bus, assorbimento
17 mA, regolazione tramite telecomando base/
avanzato (art. BMSO4003 e gateway art. 0 882 40)
o tramite software di configurazione, del livello di
illuminamento da 5 lux a 1275 lux, del tempo di
ritardo da 30 s a 255 h e dei principali parametri
di funzionamento, dotato di pulsante per la
procedura Push&Learn
BMSE3001
BMSE3003
BMSO4003
TELECOMANDI DI CONFIGURAZIONE
BMSO4003
telecomando di configurazione base, dotato di
trasmettitore ad infrarossi, permette la regolazione dei
principali parametri di funzionamento di: Switch Sensor,
Green Switch e dei sensori SCS compatibili. Permette
la modifica dei parametri solo per valori pre impostati,
ricarica delle batterie non disponibile
MODULO MEMORIA
F425
modulo per la memorizzazione dello stato
degli attuatori - per ripristinare l’impianto di
Automazione luci in caso di black-out - 2 moduli
DIN ribassati
INTERFACCIA CONTATTI
3477
interfaccia di comando modulo Basic con 2
contatti indipendenti per il comando di 2
attuatori per carichi a funzione singola oppure per
il comando di 1 attuatore per carichi a funzione
doppia (tapparelle) - accetta in ingresso due
interruttori o pulsanti tradizionali con contatto
NO e NC oppure un deviatore tradizionale o
pulsanti interbloccati
F428
come sopra - 2 moduli DIN
CARATTERISTICHE DEI SENSORI DI ILLUMINAMENTO/MOVIMENTO
SENSORI SCS
BMSE3001
BMSE3003
Installazione
a incasso nel soffitto
Tipologia di funzionamento
AUTO/ECO/WALKTHROUGH
Tecnologia del sensore
PIR
PIR+US
Alimentazione
27 V d.c. da Bus
Grado di protezione
IP20
Area copertura a 2,5 m
Ø 8 m
Ø 11 m
Angoli di copertura (v/h)
90/360°
Livello di illuminamento
5 lux - 1275 lux
Ritardo in spegnimento
30 s - 255 h 59 min 59 sec
Regolazioni di fabbrica
300 lux - 15 min
Tipologia di connessione
connettore RJ45
F428
NOTA:
Articolo neutro
0 882 40
Articolo
GATEWAY DI CONFIGURAZIONE
0 882 40
Il gateway permette di programmare e regolare i
parametri di funzionamento dei vari sensori: KNX,
Lighting management e SCS. Esso consente di regolare la
temporizzazione, la soglia di luminosità e la sensibilità di
rilevamento. Ha la possibilità di archiviare, condividere,
preparare tutte le impostazioni del prodotto prima di
andare in cantiere, inoltre ha la funzione di duplicare i
parametri di un prodotto per replicarli. Con questo gateway
di configurazione si potranno configurare i prodotti prima,
durante e dopo l'installazione, grazie ai protocolli di
comunicazione NFC e IR.
Le funzioni disponibili sono:
- Configurazione dei prodotti in modalità IR e NFC
- Accesso rapido alla documentazione tecnica del prodotto
- Salvataggio e condivisione dei parametri di configurazione
- Copia-incolla di una configurazione da un prodotto a un
altro
- Ausilio per la diagnostica
- Adattamento della misura di luminosità dei rilevatori ai
rispettivi ambienti
- Semplice configurazione dei rilevatori DALI Legrand
- Confronto dei parametri prodotto con il file di origine
- Visualizzazione dei dati dei blocchi BAES (impostazioni
predefinite, tempo dell'ultima autonomia)
- Indirizzamento dei blocchi BAES (per un impianto
indirizzabile)
Assegnazione del n° di blocchi BAES (segnalazione
luminosa di evacuazione). Lo smartphone deve essere
appoggiato al gateway, i due device comunicano tra loto
per mezzo del protocollo «BLUETOOTH», mentre il gateway
comunica con i sensori tramite tecnologia IR (infrarossi). Il
gateway funziona con l’APP "Legrand Close Up" disponibile
sulle piattaforme Android (Playstore) e iOS (Apple Store).
