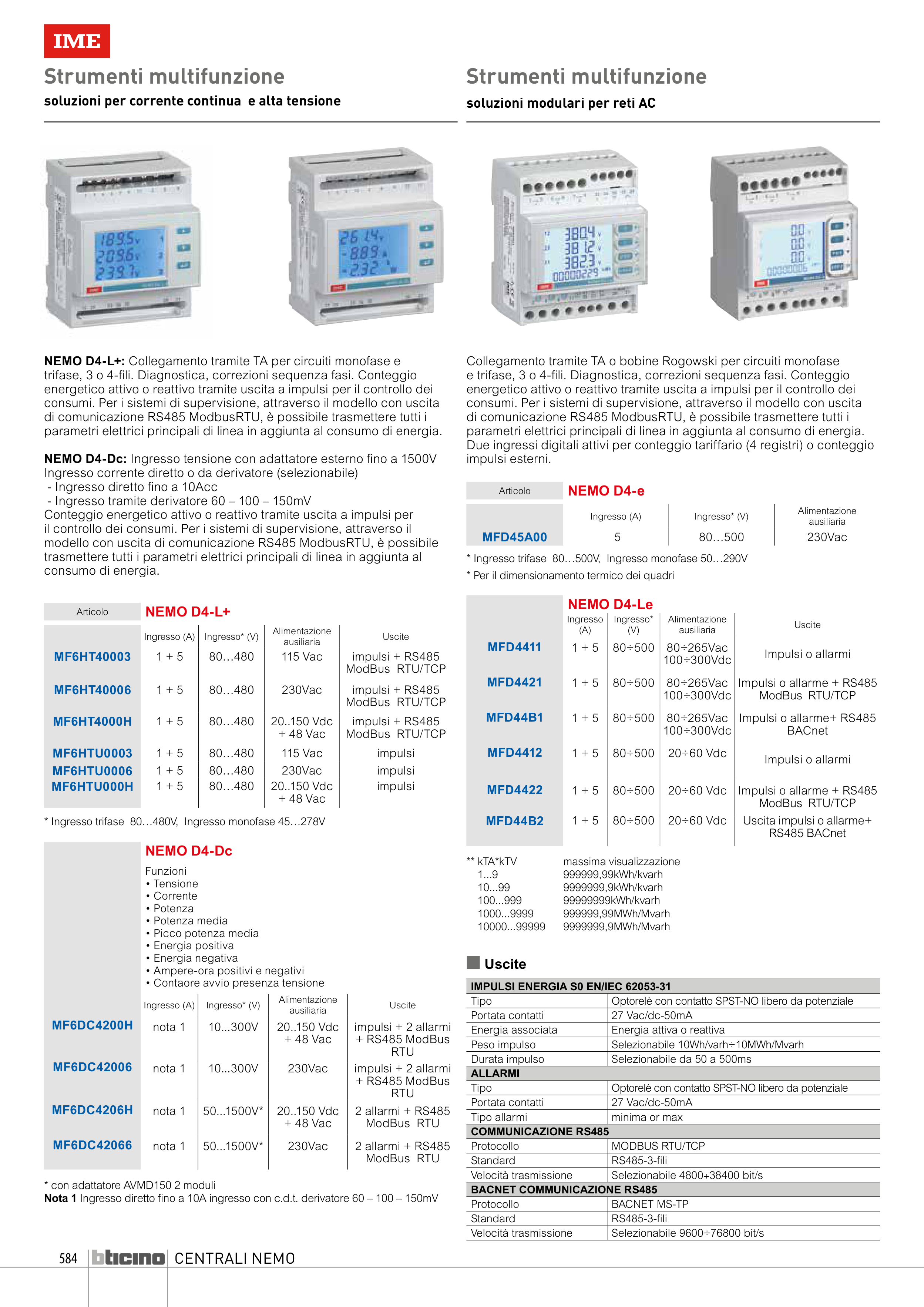

584
CENTRALI NEMO
* Per il dimensionamento termico dei quadri
Articolo
NEMO D4-e
Ingresso (A)
Ingresso* (V)
Alimentazione
ausiliaria
MFD45A00
5
80…500
230Vac
* Ingresso trifase 80…500V, Ingresso monofase 50…290V
NEMO D4-Le
Ingresso
(A)
Ingresso*
(V)
Alimentazione
ausiliaria
Uscite
MFD4411
1 + 5
80÷500
80÷265Vac
100÷300Vdc
Impulsi o allarmi
MFD4421
1 + 5
80÷500
80÷265Vac
100÷300Vdc
Impulsi o allarme + RS485
ModBus RTU/TCP
MFD44B1
1 + 5
80÷500
80÷265Vac
100÷300Vdc
Impulsi o allarme+ RS485
BACnet
MFD4412
1 + 5
80÷500
20÷60 Vdc
Impulsi o allarmi
MFD4422
1 + 5
80÷500
20÷60 Vdc Impulsi o allarme + RS485
ModBus RTU/TCP
MFD44B2
1 + 5
80÷500
20÷60 Vdc
Uscita impulsi o allarme+
RS485 BACnet
Collegamento tramite TA o bobine Rogowski per circuiti monofase
e trifase, 3 o 4-fili. Diagnostica, correzioni sequenza fasi. Conteggio
energetico attivo o reattivo tramite uscita a impulsi per il controllo dei
consumi. Per i sistemi di supervisione, attraverso il modello con uscita
di comunicazione RS485 ModbusRTU, è possibile trasmettere tutti i
parametri elettrici principali di linea in aggiunta al consumo di energia.
Due ingressi digitali attivi per conteggio tariffario (4 registri) o conteggio
impulsi esterni.
** kTA*kTV
massima visualizzazione
1...9
999999,99kWh/kvarh
10...99
9999999,9kWh/kvarh
100...999
99999999kWh/kvarh
1000...9999
999999,99MWh/Mvarh
10000...99999
9999999,9MWh/Mvarh
n Uscite
IMPULSI ENERGIA S0 EN/IEC 62053-31
Tipo
Optorelè con contatto SPST-NO libero da potenziale
Portata contatti
27 Vac/dc-50mA
Energia associata
Energia attiva o reattiva
Peso impulso
Selezionabile 10Wh/varh÷10MWh/Mvarh
Durata impulso
Selezionabile da 50 a 500ms
ALLARMI
Tipo
Optorelè con contatto SPST-NO libero da potenziale
Portata contatti
27 Vac/dc-50mA
Tipo allarmi
minima or max
COMMUNICAZIONE RS485
Protocollo
MODBUS RTU/TCP
Standard
RS485-3-fili
Velocità trasmissione
Selezionabile 4800÷38400 bit/s
BACNET COMMUNICAZIONE RS485
Protocollo
BACNET MS-TP
Standard
RS485-3-fili
Velocità trasmissione
Selezionabile 9600÷76800 bit/s
Strumenti multifunzione
soluzioni modulari per reti AC
Strumenti multifunzione
soluzioni per corrente continua e alta tensione
Articolo
NEMO D4-L+
Ingresso (A)
Ingresso* (V)
Alimentazione
ausiliaria
Uscite
MF6HT40003
1 + 5
80…480
115 Vac
impulsi + RS485
ModBus RTU/TCP
MF6HT40006
1 + 5
80…480
230Vac
impulsi + RS485
ModBus RTU/TCP
MF6HT4000H
1 + 5
80…480
20..150 Vdc
+ 48 Vac
impulsi + RS485
ModBus RTU/TCP
MF6HTU0003
1 + 5
80…480
115 Vac
impulsi
MF6HTU0006
1 + 5
80…480
230Vac
impulsi
MF6HTU000H
1 + 5
80…480
20..150 Vdc
+ 48 Vac
impulsi
* Ingresso trifase 80…480V, Ingresso monofase 45…278V
NEMO D4-L+: Collegamento tramite TA per circuiti monofase e
trifase, 3 o 4-fili. Diagnostica, correzioni sequenza fasi. Conteggio
energetico attivo o reattivo tramite uscita a impulsi per il controllo dei
consumi. Per i sistemi di supervisione, attraverso il modello con uscita
di comunicazione RS485 ModbusRTU, è possibile trasmettere tutti i
parametri elettrici principali di linea in aggiunta al consumo di energia.
NEMO D4-Dc: Ingresso tensione con adattatore esterno fino a 1500V
Ingresso corrente diretto o da derivatore (selezionabile)
- Ingresso diretto fino a 10Acc
- Ingresso tramite derivatore 60 – 100 – 150mV
Conteggio energetico attivo o reattivo tramite uscita a impulsi per
il controllo dei consumi. Per i sistemi di supervisione, attraverso il
modello con uscita di comunicazione RS485 ModbusRTU, è possibile
trasmettere tutti i parametri elettrici principali di linea in aggiunta al
consumo di energia.
NEMO D4-Dc
Funzioni
• Tensione
• Corrente
• Potenza
• Potenza media
• Picco potenza media
• Energia positiva
• Energia negativa
• Ampere-ora positivi e negativi
• Contaore avvio presenza tensione
Ingresso (A)
Ingresso* (V)
Alimentazione
ausiliaria
Uscite
MF6DC4200H
nota 1
10...300V
20..150 Vdc
+ 48 Vac
impulsi + 2 allarmi
+ RS485 ModBus
RTU
MF6DC42006
nota 1
10...300V
230Vac
impulsi + 2 allarmi
+ RS485 ModBus
RTU
MF6DC4206H
nota 1
50...1500V*
20..150 Vdc
+ 48 Vac
2 allarmi + RS485
ModBus RTU
MF6DC42066
nota 1
50...1500V*
230Vac
2 allarmi + RS485
ModBus RTU
* con adattatore AVMD150 2 moduli
Nota 1 Ingresso diretto fino a 10A ingresso con c.d.t. derivatore 60 – 100 – 150mV
