CENTRALI NEMO

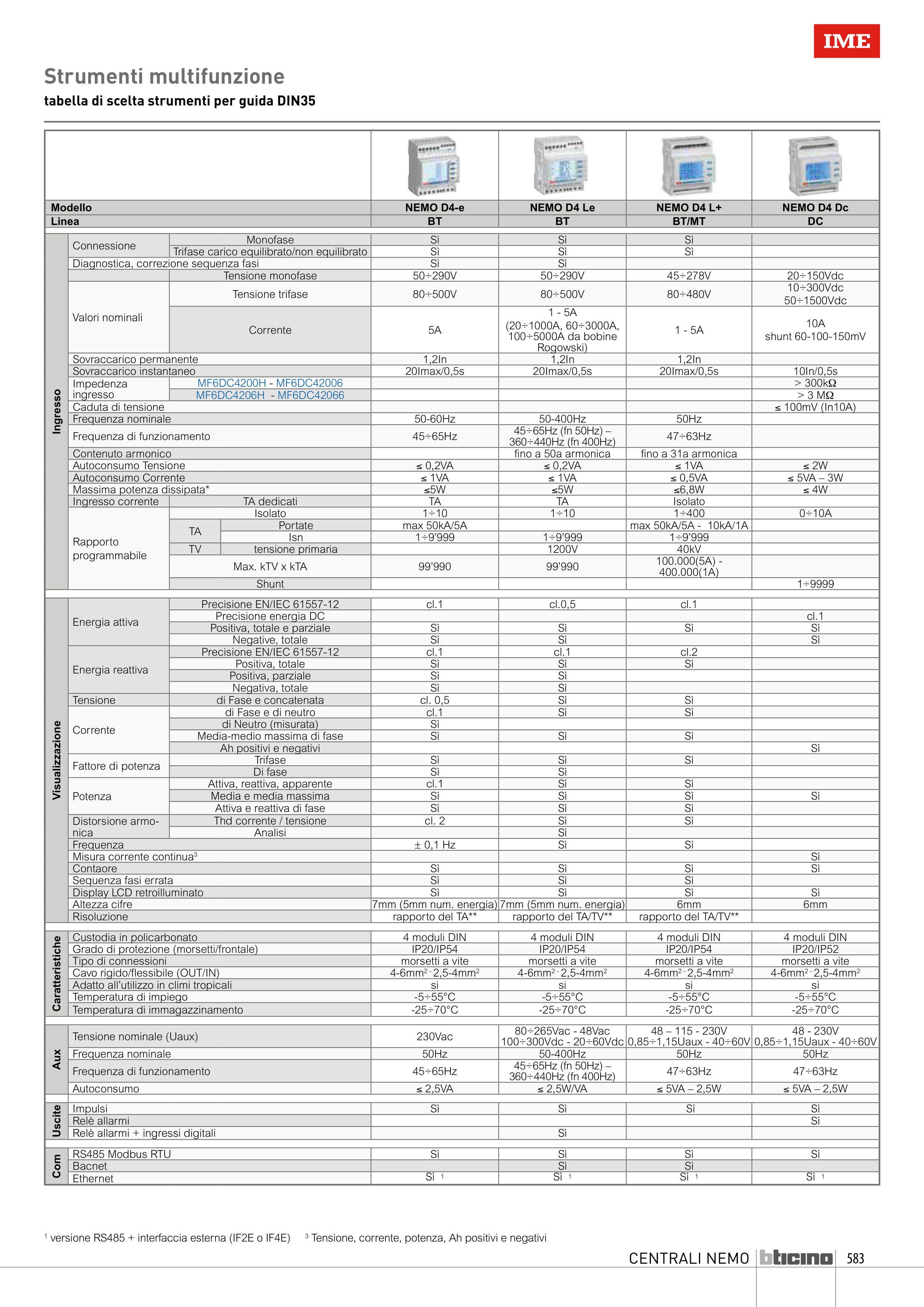

Strumenti multifunzione
tabella di scelta strumenti per guida DIN35
Modello
NEMO D4-e
NEMO D4 Le
NEMO D4 L+
NEMO D4 Dc
Linea
BT
BT
BT/MT
DC
Ingresso
Connessione
Monofase
Sì
Sì
Sì
Trifase carico equilibrato/non equilibrato
Sì
Sì
Sì
Diagnostica, correzione sequenza fasi
Sì
Sì
Tensione monofase
50÷290V
50÷290V
45÷278V
20÷150Vdc
Valori nominali
Tensione trifase
80÷500V
80÷500V
80÷480V
10÷300Vdc
50÷1500Vdc
Corrente
5A
1 - 5A
(20÷1000A, 60÷3000A,
100÷5000A da bobine
Rogowski)
1 - 5A
10A
shunt 60-100-150mV
Sovraccarico permanente
1,2In
1,2In
1,2In
Sovraccarico instantaneo
20Imax/0,5s
20Imax/0,5s
20Imax/0,5s
10In/0,5s
Impedenza
ingresso
MF6DC4200H - MF6DC42006
> 300kΩ
MF6DC4206H - MF6DC42066
> 3 MΩ
Caduta di tensione
≤ 100mV (In10A)
Frequenza nominale
50-60Hz
50-400Hz
50Hz
Frequenza di funzionamento
45÷65Hz
45÷65Hz (fn 50Hz) –
360÷440Hz (fn 400Hz)
47÷63Hz
Contenuto armonico
fino a 50a armonica
fino a 31a armonica
Autoconsumo Tensione
≤ 0,2VA
≤ 0,2VA
≤ 1VA
≤ 2W
Autoconsumo Corrente
≤ 1VA
≤ 1VA
≤ 0,5VA
≤ 5VA – 3W
Massima potenza dissipata*
≤5W
≤5W
≤6,8W
≤ 4W
Ingresso corrente
TA dedicati
TA
TA
Isolato
Rapporto
programmabile
Isolato
1÷10
1÷10
1÷400
0÷10A
TA
Portate
max 50kA/5A
max 50kA/5A - 10kA/1A
Isn
1÷9’999
1÷9’999
1÷9’999
TV
tensione primaria
1200V
40kV
Max. kTV x kTA
99’990
99’990
100.000(5A) -
400.000(1A)
Shunt
1÷9999
Visualizzazione
Energia attiva
Precisione EN/IEC 61557-12
cl.1
cl.0,5
cl.1
Precisione energia DC
cl.1
Positiva, totale e parziale
Sì
Sì
Sì
Sì
Negative, totale
Sì
Sì
Sì
Energia reattiva
Precisione EN/IEC 61557-12
cl.1
cl.1
cl.2
Positiva, totale
Sì
Sì
Sì
Positiva, parziale
Sì
Sì
Negativa, totale
Sì
Sì
Tensione
di Fase e concatenata
cl. 0,5
Sì
Sì
Corrente
di Fase e di neutro
cl.1
Sì
Sì
di Neutro (misurata)
Sì
Media-medio massima di fase
Sì
Sì
Sì
Ah positivi e negativi
Sì
Fattore di potenza
Trifase
Sì
Sì
Sì
Di fase
Sì
Sì
Potenza
Attiva, reattiva, apparente
cl.1
Sì
Sì
Media e media massima
Sì
Sì
Sì
Sì
Attiva e reattiva di fase
Sì
Sì
Sì
Distorsione armo-
nica
Thd corrente / tensione
cl. 2
Sì
Sì
Analisi
Sì
Frequenza
± 0,1 Hz
Sì
Sì
Misura corrente continua3
Sì
Contaore
Sì
Sì
Sì
Sì
Sequenza fasi errata
Sì
Sì
Sì
Display LCD retroilluminato
Sì
Sì
Sì
Sì
Altezza cifre
7mm (5mm num. energia) 7mm (5mm num. energia)
6mm
6mm
Risoluzione
rapporto del TA**
rapporto del TA/TV**
rapporto del TA/TV**
Caratteristiche
Custodia in policarbonato
4 moduli DIN
4 moduli DIN
4 moduli DIN
4 moduli DIN
Grado di protezione (morsetti/frontale)
IP20/IP54
IP20/IP54
IP20/IP54
IP20/IP52
Tipo di connessioni
morsetti a vite
morsetti a vite
morsetti a vite
morsetti a vite
Cavo rigido/flessibile (OUT/IN)
4-6mm2 - 2,5-4mm2
4-6mm2 - 2,5-4mm2
4-6mm2 - 2,5-4mm2
4-6mm2 - 2,5-4mm2
Adatto all’utilizzo in climi tropicali
si
si
si
si
Temperatura di impiego
-5÷55°C
-5÷55°C
-5÷55°C
-5÷55°C
Temperatura di immagazzinamento
-25÷70°C
-25÷70°C
-25÷70°C
-25÷70°C
Aux
Tensione nominale (Uaux)
230Vac
80÷265Vac - 48Vac
100÷300Vdc - 20÷60Vdc
48 – 115 - 230V
0,85÷1,15Uaux - 40÷60V
48 - 230V
0,85÷1,15Uaux - 40÷60V
Frequenza nominale
50Hz
50-400Hz
50Hz
50Hz
Frequenza di funzionamento
45÷65Hz
45÷65Hz (fn 50Hz) –
360÷440Hz (fn 400Hz)
47÷63Hz
47÷63Hz
Autoconsumo
≤ 2,5VA
≤ 2,5W/VA
≤ 5VA – 2,5W
≤ 5VA – 2,5W
Uscite
Impulsi
Sì
Sì
Sì
Sì
Relè allarmi
Sì
Relè allarmi + ingressi digitali
Sì
Com
RS485 Modbus RTU
Sì
Sì
Sì
Sì
Bacnet
Sì
Sì
Ethernet
Sì 1
Sì 1
Sì 1
Sì 1
1 versione RS485 + interfaccia esterna (IF2E o IF4E) 3 Tensione, corrente, potenza, Ah positivi e negativi
