581
CENTRALI NEMO
Uscite
COMMUNICAZIONE RS485
Protocollo
MODBUS RTU/TCP
Standard
RS485-3-fili
Impedenza
120 Ohm (inserzione programmabile da
menù)
Velocità trasmissione
Selezionabile 4800÷38400 bit/s
COMMUNICAZIONE M-BUS
Protocollo
M-BUS
Standard
EN13757
Velocità trasmissione
Selezionabile 300÷9600 bit/s
Ingressi
Doppia tariffa T1-T2
Contatto libero da potenziale
Portata contatti
12-24 Vdc-10 mA
Gestione
Doppia tariffa T1-T2
Strumenti multifunzione

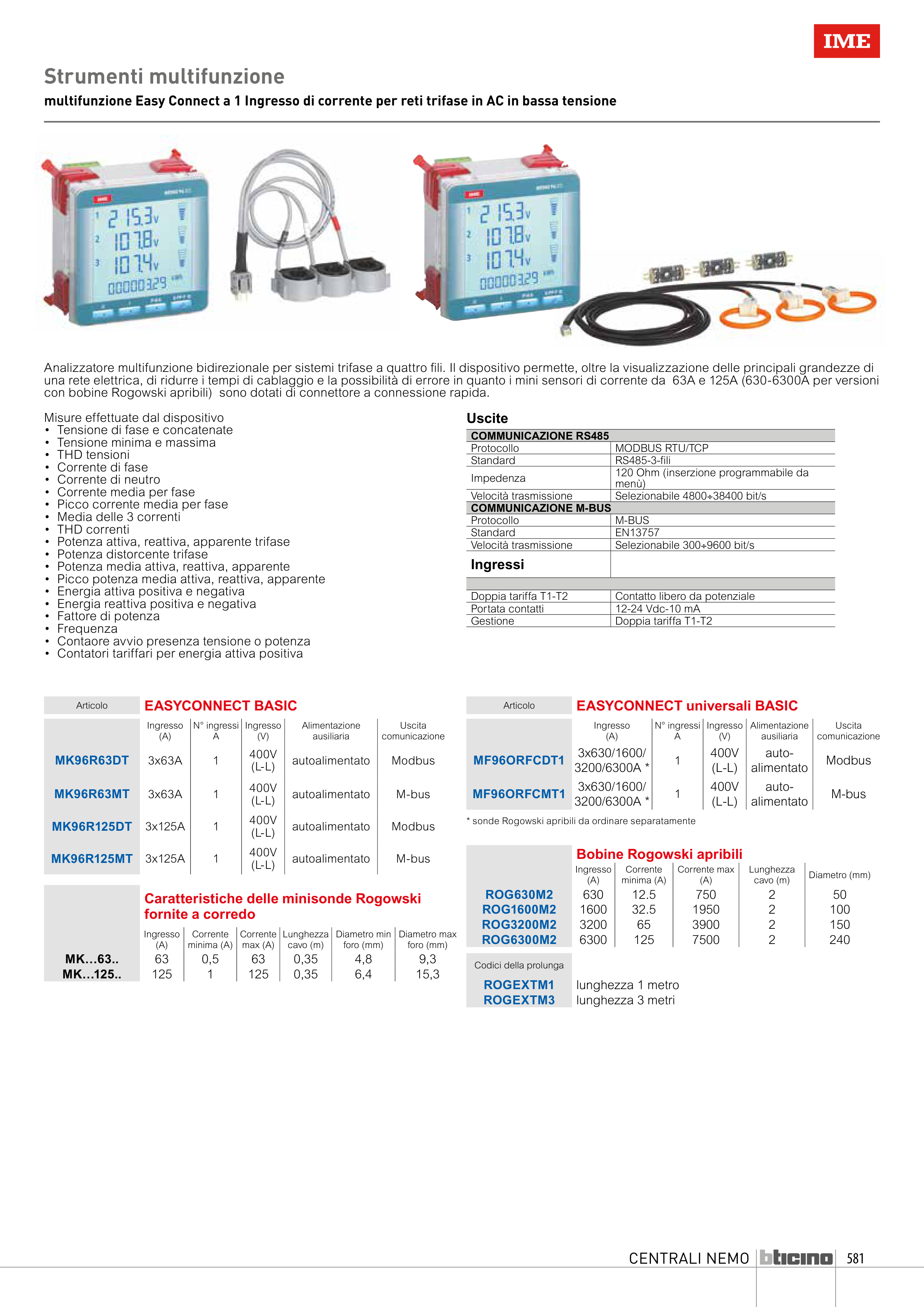

multifunzione Easy Connect a 1 Ingresso di corrente per reti trifase in AC in bassa tensione
Analizzatore multifunzione bidirezionale per sistemi trifase a quattro fili. Il dispositivo permette, oltre la visualizzazione delle principali grandezze di
una rete elettrica, di ridurre i tempi di cablaggio e la possibilità di errore in quanto i mini sensori di corrente da 63A e 125A (630-6300A per versioni
con bobine Rogowski apribili) sono dotati di connettore a connessione rapida.
Misure effettuate dal dispositivo
• Tensione di fase e concatenate
• Tensione minima e massima
• THD tensioni
• Corrente di fase
• Corrente di neutro
• Corrente media per fase
• Picco corrente media per fase
• Media delle 3 correnti
• THD correnti
• Potenza attiva, reattiva, apparente trifase
• Potenza distorcente trifase
• Potenza media attiva, reattiva, apparente
• Picco potenza media attiva, reattiva, apparente
• Energia attiva positiva e negativa
• Energia reattiva positiva e negativa
• Fattore di potenza
• Frequenza
• Contaore avvio presenza tensione o potenza
• Contatori tariffari per energia attiva positiva
Caratteristiche delle minisonde Rogowski
fornite a corredo
Ingresso
(A)
Corrente
minima (A)
Corrente
max (A)
Lunghezza
cavo (m)
Diametro min
foro (mm)
Diametro max
foro (mm)
MK…63..
63
0,5
63
0,35
4,8
9,3
MK…125..
125
1
125
0,35
6,4
15,3
Articolo
EASYCONNECT BASIC
Ingresso
(A)
N° ingressi
A
Ingresso
(V)
Alimentazione
ausiliaria
Uscita
comunicazione
MK96R63DT
3x63A
1
400V
(L-L)
autoalimentato
Modbus
MK96R63MT
3x63A
1
400V
(L-L)
autoalimentato
M-bus
MK96R125DT
3x125A
1
400V
(L-L)
autoalimentato
Modbus
MK96R125MT
3x125A
1
400V
(L-L)
autoalimentato
M-bus
Bobine Rogowski apribili
Ingresso
(A)
Corrente
minima (A)
Corrente max
(A)
Lunghezza
cavo (m)
Diametro (mm)
ROG630M2
630
12.5
750
2
50
ROG1600M2
1600
32.5
1950
2
100
ROG3200M2
3200
65
3900
2
150
ROG6300M2
6300
125
7500
2
240
Codici della prolunga
ROGEXTM1
lunghezza 1 metro
ROGEXTM3
lunghezza 3 metri
* sonde Rogowski apribili da ordinare separatamente
Articolo
EASYCONNECT universali BASIC
Ingresso
(A)
N° ingressi
A
Ingresso
(V)
Alimentazione
ausiliaria
Uscita
comunicazione
MF96ORFCDT1
3x630/1600/
3200/6300A *
1
400V
(L-L)
auto-
alimentato
Modbus
MF96ORFCMT1
3x630/1600/
3200/6300A *
1
400V
(L-L)
auto-
alimentato
M-bus
