CENTRALI NEMO

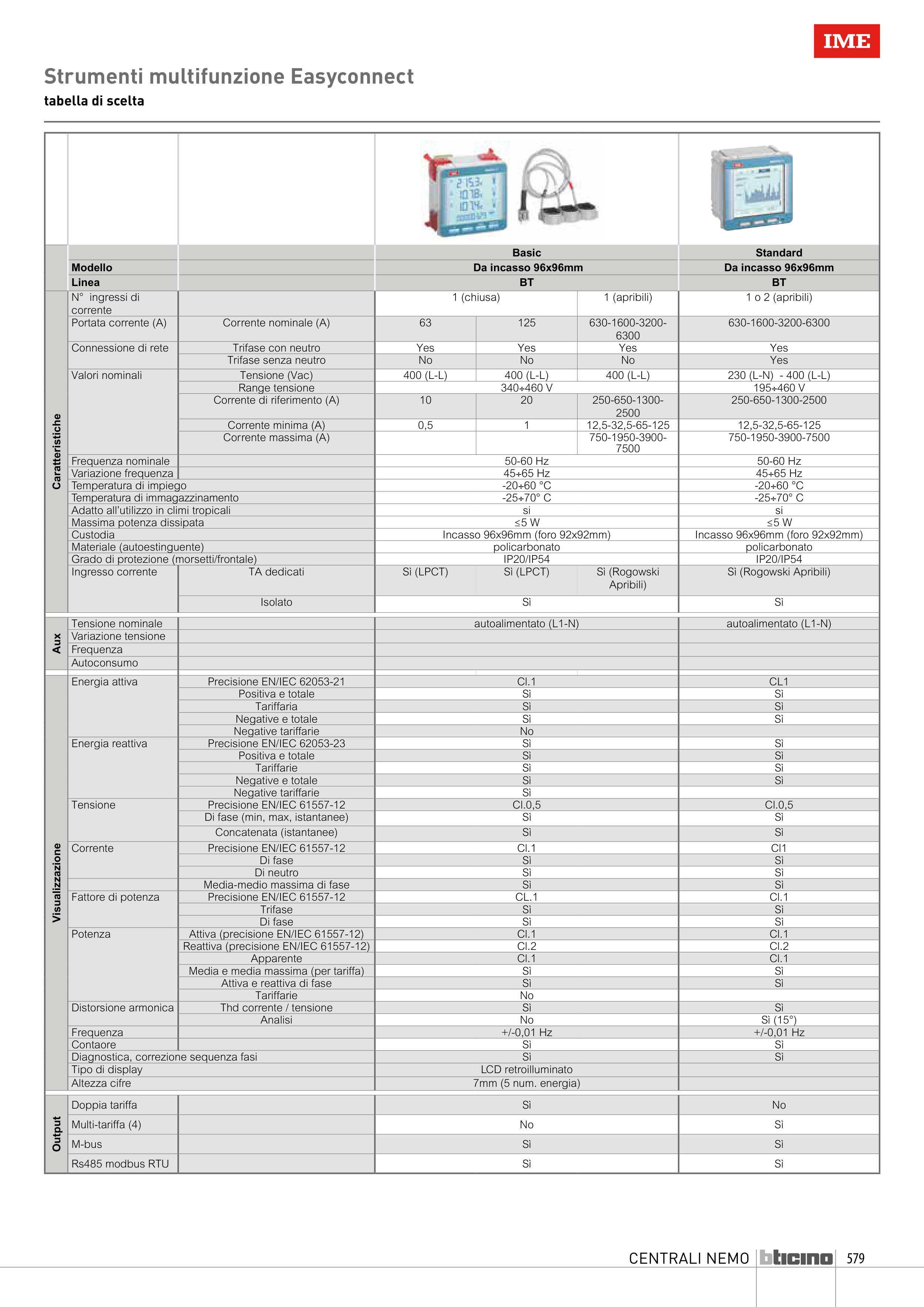

Strumenti multifunzione Easyconnect
tabella di scelta
Basic
Standard
Modello
Da incasso 96x96mm
Da incasso 96x96mm
Linea
BT
BT
Caratteristiche
N° ingressi di
corrente
1 (chiusa)
1 (apribili)
1 o 2 (apribili)
Portata corrente (A)
Corrente nominale (A)
63
125
630-1600-3200-
6300
630-1600-3200-6300
Connessione di rete
Trifase con neutro
Yes
Yes
Yes
Yes
Trifase senza neutro
No
No
No
Yes
Valori nominali
Tensione (Vac)
400 (L-L)
400 (L-L)
400 (L-L)
230 (L-N) - 400 (L-L)
Range tensione
340÷460 V
195÷460 V
Corrente di riferimento (A)
10
20
250-650-1300-
2500
250-650-1300-2500
Corrente minima (A)
0,5
1
12,5-32,5-65-125
12,5-32,5-65-125
Corrente massima (A)
750-1950-3900-
7500
750-1950-3900-7500
Frequenza nominale
50-60 Hz
50-60 Hz
Variazione frequenza
45÷65 Hz
45÷65 Hz
Temperatura di impiego
-20÷60 °C
-20÷60 °C
Temperatura di immagazzinamento
-25÷70° C
-25÷70° C
Adatto all’utilizzo in climi tropicali
si
si
Massima potenza dissipata
≤5 W
≤5 W
Custodia
Incasso 96x96mm (foro 92x92mm)
Incasso 96x96mm (foro 92x92mm)
Materiale (autoestinguente)
policarbonato
policarbonato
Grado di protezione (morsetti/frontale)
IP20/IP54
IP20/IP54
Ingresso corrente
TA dedicati
Sì (LPCT)
Sì (LPCT)
Sì (Rogowski
Apribili)
Sì (Rogowski Apribili)
Isolato
Sì
Sì
Aux
Tensione nominale
autoalimentato (L1-N)
autoalimentato (L1-N)
Variazione tensione
Frequenza
Autoconsumo
Visualizzazione
Energia attiva
Precisione EN/IEC 62053-21
Cl.1
CL1
Positiva e totale
Sì
Sì
Tariffaria
Sì
Sì
Negative e totale
Sì
Sì
Negative tariffarie
No
Energia reattiva
Precisione EN/IEC 62053-23
Sì
Sì
Positiva e totale
Sì
Sì
Tariffarie
Sì
Sì
Negative e totale
Sì
Sì
Negative tariffarie
Sì
Tensione
Precisione EN/IEC 61557-12
Cl.0,5
Cl.0,5
Di fase (min, max, istantanee)
Sì
Sì
Concatenata (istantanee)
Sì
Sì
Corrente
Precisione EN/IEC 61557-12
Cl.1
Cl1
Di fase
Sì
Sì
Di neutro
Sì
Sì
Media-medio massima di fase
Sì
Sì
Fattore di potenza
Precisione EN/IEC 61557-12
CL.1
Cl.1
Trifase
Sì
Sì
Di fase
Sì
Sì
Potenza
Attiva (precisione EN/IEC 61557-12)
Cl.1
Cl.1
Reattiva (precisione EN/IEC 61557-12)
Cl.2
Cl.2
Apparente
Cl.1
Cl.1
Media e media massima (per tariffa)
Sì
Sì
Attiva e reattiva di fase
Sì
Sì
Tariffarie
No
Distorsione armonica
Thd corrente / tensione
Sì
Sì
Analisi
No
Sì (15°)
Frequenza
+/-0,01 Hz
+/-0,01 Hz
Contaore
Sì
Sì
Diagnostica, correzione sequenza fasi
Sì
Sì
Tipo di display
LCD retroilluminato
Altezza cifre
7mm (5 num. energia)
Output
Doppia tariffa
Sì
No
Multi-tariffa (4)
No
Sì
M-bus
Sì
Sì
Rs485 modbus RTU
Sì
Sì
