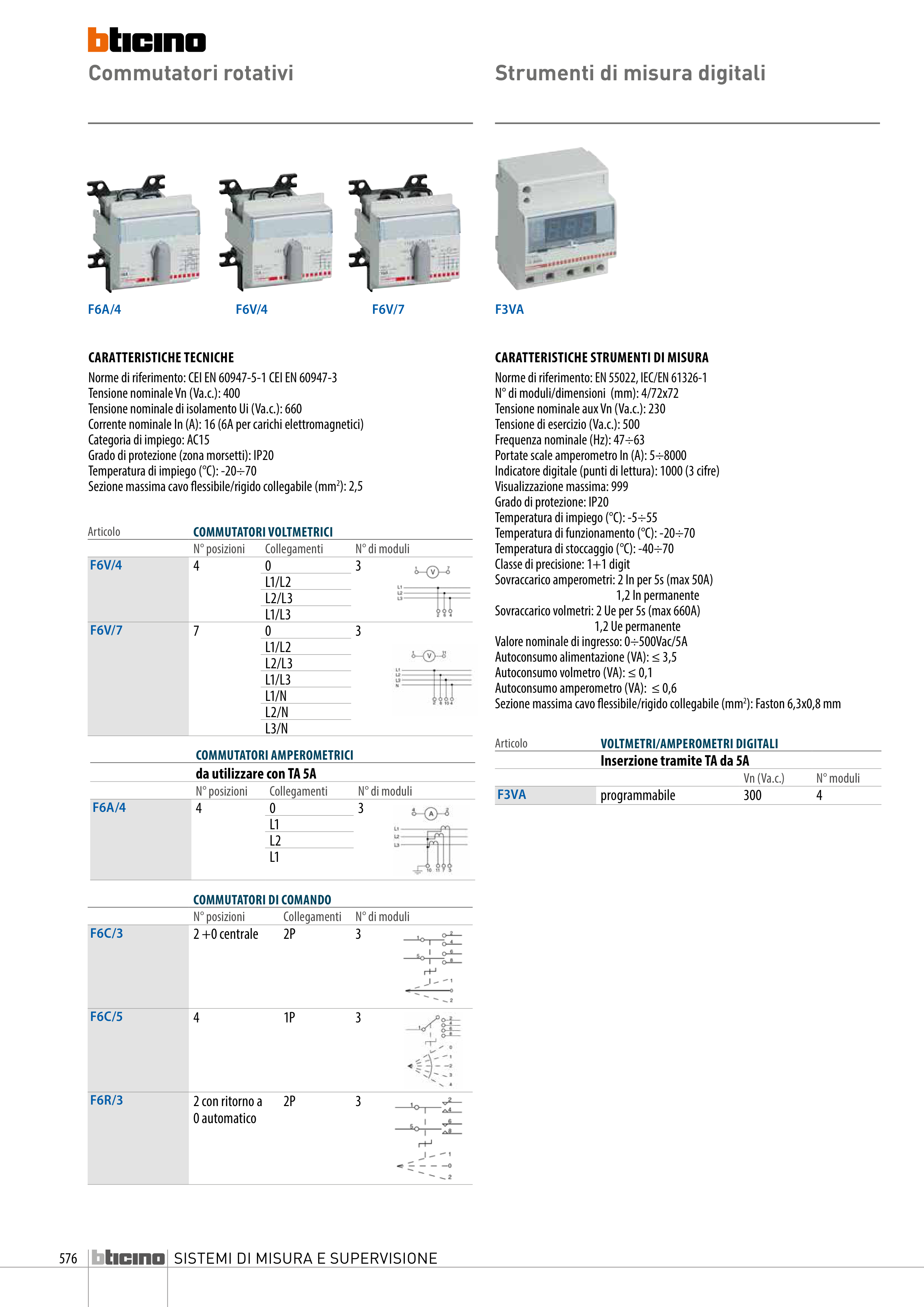

VOLTMETRI/AMPEROMETRI DIGITALI
Inserzione tramite TA da 5A
Vn (Va.c.)
N° moduli
F3VA
programmabile
300
4
Strumenti di misura digitali
F3VA
CARATTERISTICHE STRUMENTI DI MISURA
Norme di riferimento: EN 55022, IEC/EN 61326-1
N° di moduli/dimensioni (mm): 4/72x72
Tensione nominale aux Vn (Va.c.): 230
Tensione di esercizio (Va.c.): 500
Frequenza nominale (Hz): 47÷63
Portate scale amperometro In (A): 5÷8000
Indicatore digitale (punti di lettura): 1000 (3 cifre)
Visualizzazione massima: 999
Grado di protezione: IP20
Temperatura di impiego (°C): -5÷55
Temperatura di funzionamento (°C): -20÷70
Temperatura di stoccaggio (°C): -40÷70
Classe di precisione: 1+1 digit
Sovraccarico amperometri: 2 In per 5s (max 50A)
1,2 In permanente
Sovraccarico volmetri: 2 Ue per 5s (max 660A)
1,2 Ue permanente
Valore nominale di ingresso: 0÷500Vac/5A
Autoconsumo alimentazione (VA): ≤ 3,5
Autoconsumo volmetro (VA): ≤ 0,1
Autoconsumo amperometro (VA): ≤ 0,6
Sezione massima cavo flessibile/rigido collegabile (mm2): Faston 6,3x0,8 mm
Commutatori rotativi
F6A/4
F6V/4
F6V/7
Articolo
COMMUTATORI VOLTMETRICI
N° posizioni
Collegamenti
N° di moduli
F6V/4
4
0
3
L1/L2
L2/L3
L1/L3
F6V/7
7
0
3
L1/L2
L2/L3
L1/L3
L1/N
L2/N
L3/N
COMMUTATORI DI COMANDO
N° posizioni
Collegamenti
N° di moduli
F6C/3
2 +0 centrale
2P
3
F6C/5
4
1P
3
F6R/3
2 con ritorno a
0 automatico
2P
3
COMMUTATORI AMPEROMETRICI
da utilizzare con TA 5A
N° posizioni
Collegamenti
N° di moduli
F6A/4
4
0
3
L1
L2
L1
CARATTERISTICHE TECNICHE
Norme di riferimento: CEI EN 60947-5-1 CEI EN 60947-3
Tensione nominale Vn (Va.c.): 400
Tensione nominale di isolamento Ui (Va.c.): 660
Corrente nominale In (A): 16 (6A per carichi elettromagnetici)
Categoria di impiego: AC15
Grado di protezione (zona morsetti): IP20
Temperatura di impiego (°C): -20÷70
Sezione massima cavo flessibile/rigido collegabile (mm2): 2,5
