SISTEMI DI MISURA E SUPERVISIONE
F8TG1000
F8TL400

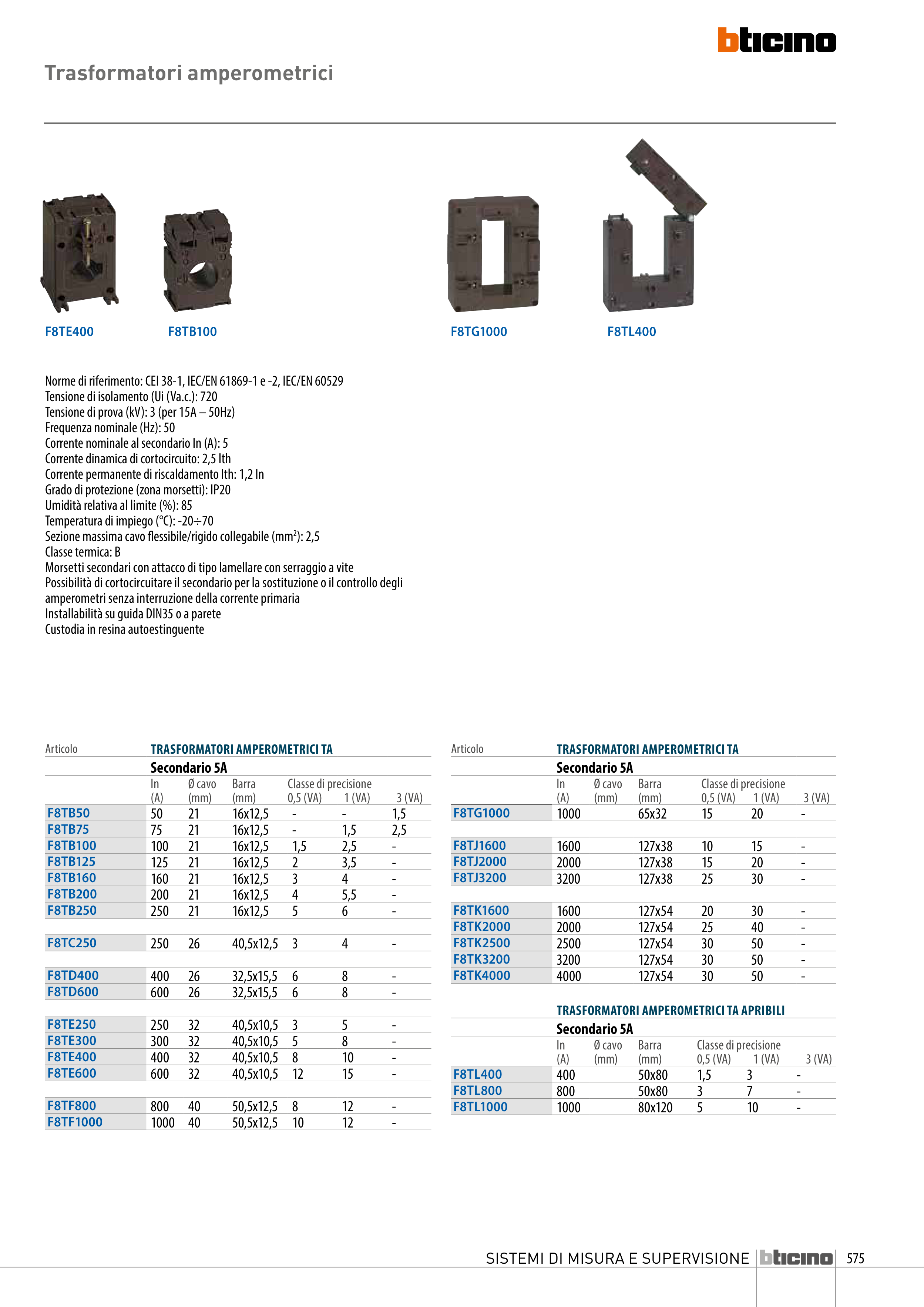

Trasformatori amperometrici
F8TE400
F8TB100
Norme di riferimento: CEI 38-1, IEC/EN 61869-1 e -2, IEC/EN 60529
Tensione di isolamento (Ui (Va.c.): 720
Tensione di prova (kV): 3 (per 15A – 50Hz)
Frequenza nominale (Hz): 50
Corrente nominale al secondario In (A): 5
Corrente dinamica di cortocircuito: 2,5 Ith
Corrente permanente di riscaldamento Ith: 1,2 In
Grado di protezione (zona morsetti): IP20
Umidità relativa al limite (%): 85
Temperatura di impiego (°C): -20÷70
Sezione massima cavo flessibile/rigido collegabile (mm2): 2,5
Classe termica: B
Morsetti secondari con attacco di tipo lamellare con serraggio a vite
Possibilità di cortocircuitare il secondario per la sostituzione o il controllo degli
amperometri senza interruzione della corrente primaria
Installabilità su guida DIN35 o a parete
Custodia in resina autoestinguente
Articolo
TRASFORMATORI AMPEROMETRICI TA
Secondario 5A
In
(A)
Ø cavo
(mm)
Barra
(mm)
Classe di precisione
0,5 (VA) 1 (VA) 3 (VA)
F8TB50
50
21
16x12,5
-
-
1,5
F8TB75
75
21
16x12,5
-
1,5
2,5
F8TB100
100
21
16x12,5
1,5
2,5
-
F8TB125
125
21
16x12,5
2
3,5
-
F8TB160
160
21
16x12,5
3
4
-
F8TB200
200
21
16x12,5
4
5,5
-
F8TB250
250
21
16x12,5
5
6
-
F8TC250
250
26
40,5x12,5
3
4
-
F8TD400
400
26
32,5x15,5
6
8
-
F8TD600
600
26
32,5x15,5
6
8
-
F8TE250
250
32
40,5x10,5
3
5
-
F8TE300
300
32
40,5x10,5
5
8
-
F8TE400
400
32
40,5x10,5
8
10
-
F8TE600
600
32
40,5x10,5
12
15
-
F8TF800
800
40
50,5x12,5
8
12
-
F8TF1000
1000
40
50,5x12,5
10
12
-
Articolo
TRASFORMATORI AMPEROMETRICI TA
Secondario 5A
In
(A)
Ø cavo
(mm)
Barra
(mm)
Classe di precisione
0,5 (VA) 1 (VA) 3 (VA)
F8TG1000
1000
65x32
15
20
-
F8TJ1600
1600
127x38
10
15
-
F8TJ2000
2000
127x38
15
20
-
F8TJ3200
3200
127x38
25
30
-
F8TK1600
1600
127x54
20
30
-
F8TK2000
2000
127x54
25
40
-
F8TK2500
2500
127x54
30
50
-
F8TK3200
3200
127x54
30
50
-
F8TK4000
4000
127x54
30
50
-
TRASFORMATORI AMPEROMETRICI TA APRIBILI
Secondario 5A
In
(A)
Ø cavo
(mm)
Barra
(mm)
Classe di precisione
0,5 (VA) 1 (VA) 3 (VA)
F8TL400
400
50x80
1,5
3
-
F8TL800
800
50x80
3
7
-
F8TL1000
1000
80x120
5
10
-
