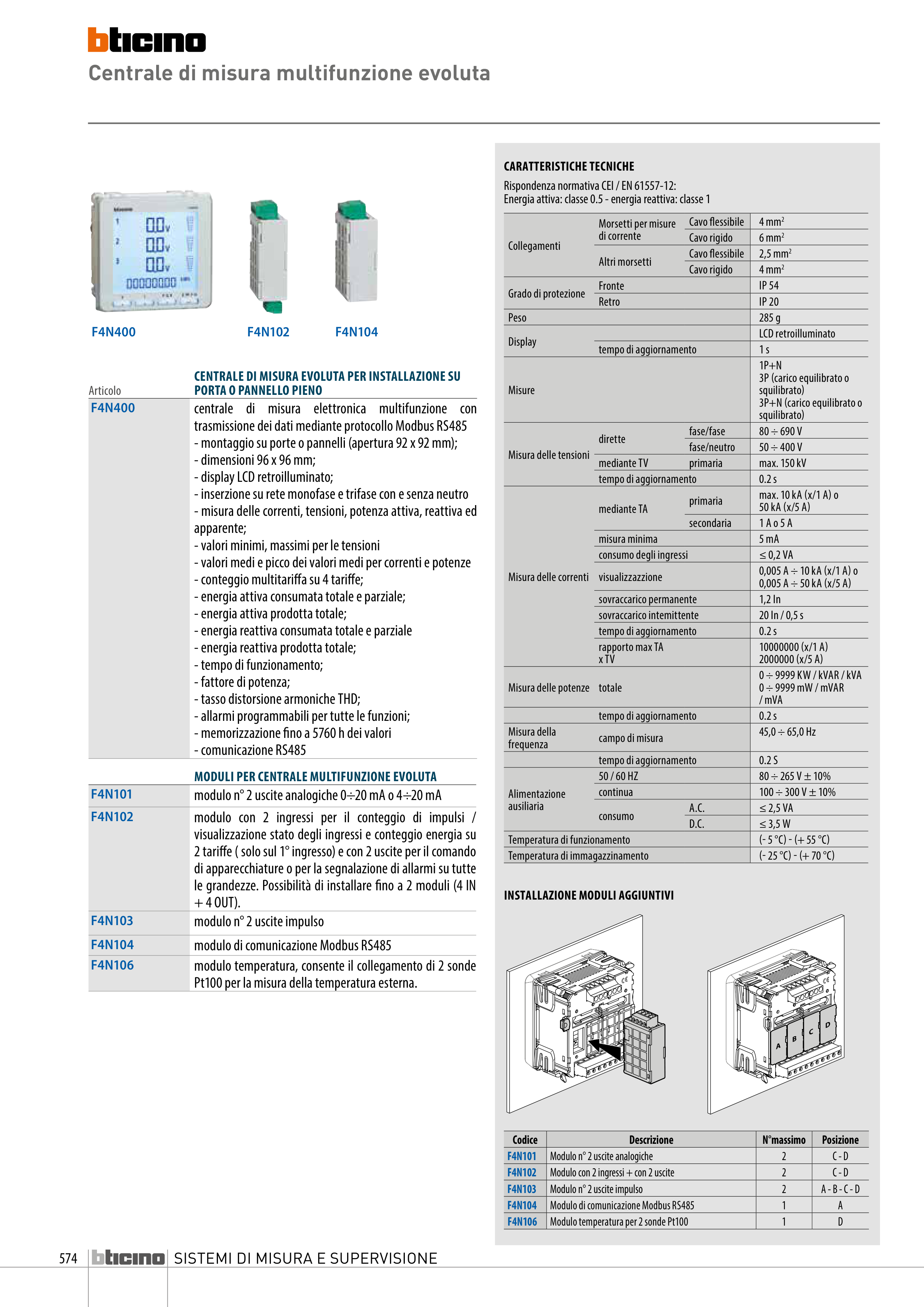

SISTEMI DI MISURA E SUPERVISIONE
Centrale di misura multifunzione evoluta
Rispondenza normativa CEI / EN 61557-12:
Energia attiva: classe 0.5 - energia reattiva: classe 1
F4N400
F4N102
F4N104
Articolo
CENTRALE DI MISURA EVOLUTA PER INSTALLAZIONE SU
PORTA O PANNELLO PIENO
F4N400
centrale di misura elettronica multifunzione con
trasmissione dei dati mediante protocollo Modbus RS485
- montaggio su porte o pannelli (apertura 92 x 92 mm);
- dimensioni 96 x 96 mm;
- display LCD retroilluminato;
- inserzione su rete monofase e trifase con e senza neutro
- misura delle correnti, tensioni, potenza attiva, reattiva ed
apparente;
- valori minimi, massimi per le tensioni
- valori medi e picco dei valori medi per correnti e potenze
- conteggio multitariffa su 4 tariffe;
- energia attiva consumata totale e parziale;
- energia attiva prodotta totale;
- energia reattiva consumata totale e parziale
- energia reattiva prodotta totale;
- tempo di funzionamento;
- fattore di potenza;
- tasso distorsione armoniche THD;
- allarmi programmabili per tutte le funzioni;
- memorizzazione fino a 5760 h dei valori
- comunicazione RS485
MODULI PER CENTRALE MULTIFUNZIONE EVOLUTA
F4N101
modulo n° 2 uscite analogiche 0÷20 mA o 4÷20 mA
F4N102
modulo con 2 ingressi per il conteggio di impulsi /
visualizzazione stato degli ingressi e conteggio energia su
2 tariffe ( solo sul 1° ingresso) e con 2 uscite per il comando
di apparecchiature o per la segnalazione di allarmi su tutte
le grandezze. Possibilità di installare fino a 2 moduli (4 IN
+ 4 OUT).
F4N103
modulo n° 2 uscite impulso
F4N104
modulo di comunicazione Modbus RS485
F4N106
modulo temperatura, consente il collegamento di 2 sonde
Pt100 per la misura della temperatura esterna.
CARATTERISTICHE TECNICHE
Collegamenti
Morsetti per misure
di corrente
Cavo flessibile
4 mm2
Cavo rigido
6 mm2
Altri morsetti
Cavo flessibile
2,5 mm2
Cavo rigido
4 mm2
Grado di protezione
Fronte
IP 54
Retro
IP 20
Peso
285 g
Display
LCD retroilluminato
tempo di aggiornamento
1 s
Misure
1P+N
3P (carico equilibrato o
squilibrato)
3P+N (carico equilibrato o
squilibrato)
Misura delle tensioni
dirette
fase/fase
80 ÷ 690 V
fase/neutro
50 ÷ 400 V
mediante TV
primaria
max. 150 kV
tempo di aggiornamento
0.2 s
Misura delle correnti
mediante TA
primaria
max. 10 kA (x/1 A) o
50 kA (x/5 A)
secondaria
1 A o 5 A
misura minima
5 mA
consumo degli ingressi
≤ 0,2 VA
visualizzazzione
0,005 A ÷ 10 kA (x/1 A) o
0,005 A ÷ 50 kA (x/5 A)
sovraccarico permanente
1,2 In
sovraccarico intemittente
20 In / 0,5 s
tempo di aggiornamento
0.2 s
rapporto max TA
x TV
10000000 (x/1 A)
2000000 (x/5 A)
Misura delle potenze totale
0 ÷ 9999 KW / kVAR / kVA
0 ÷ 9999 mW / mVAR
/ mVA
tempo di aggiornamento
0.2 s
Misura della
frequenza
campo di misura
45,0 ÷ 65,0 Hz
tempo di aggiornamento
0.2 S
Alimentazione
ausiliaria
50 / 60 HZ
80 ÷ 265 V ± 10%
continua
100 ÷ 300 V ± 10%
consumo
A.C.
≤ 2,5 VA
D.C.
≤ 3,5 W
Temperatura di funzionamento
(- 5 °C) - (+ 55 °C)
Temperatura di immagazzinamento
(- 25 °C) - (+ 70 °C)
Codice
Descrizione
N°massimo
Posizione
F4N101
Modulo n° 2 uscite analogiche
2
C - D
F4N102
Modulo con 2 ingressi + con 2 uscite
2
C - D
F4N103
Modulo n° 2 uscite impulso
2
A - B - C - D
F4N104
Modulo di comunicazione Modbus RS485
1
A
F4N106
Modulo temperatura per 2 sonde Pt100
1
D
INSTALLAZIONE MODULI AGGIUNTIVI
A
B
C
D
