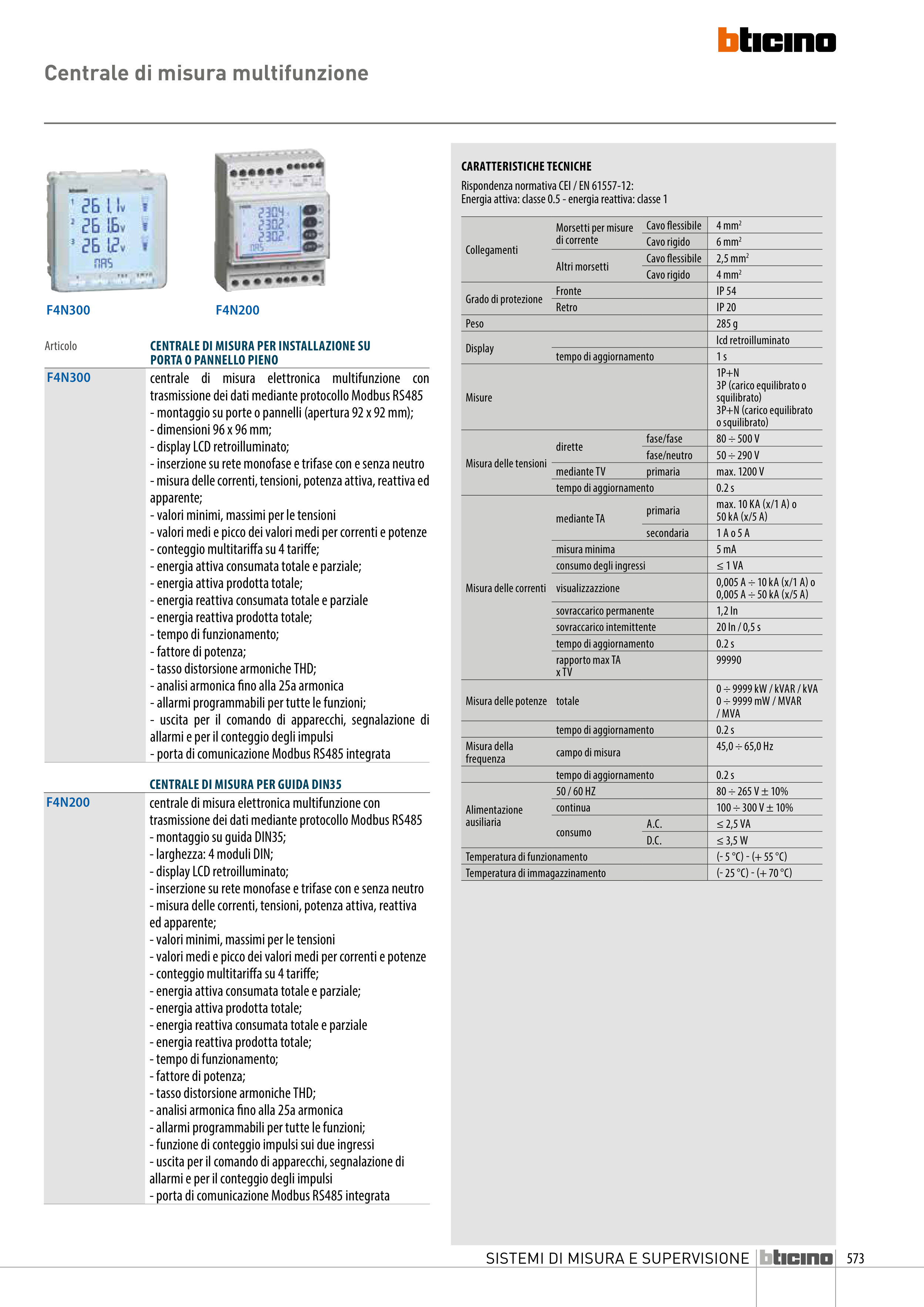

SISTEMI DI MISURA E SUPERVISIONE
F4N200
Centrale di misura multifunzione
Rispondenza normativa CEI / EN 61557-12:
Energia attiva: classe 0.5 - energia reattiva: classe 1
F4N300
Articolo
CENTRALE DI MISURA PER INSTALLAZIONE SU
PORTA O PANNELLO PIENO
F4N300
centrale di misura elettronica multifunzione con
trasmissione dei dati mediante protocollo Modbus RS485
- montaggio su porte o pannelli (apertura 92 x 92 mm);
- dimensioni 96 x 96 mm;
- display LCD retroilluminato;
- inserzione su rete monofase e trifase con e senza neutro
- misura delle correnti, tensioni, potenza attiva, reattiva ed
apparente;
- valori minimi, massimi per le tensioni
- valori medi e picco dei valori medi per correnti e potenze
- conteggio multitariffa su 4 tariffe;
- energia attiva consumata totale e parziale;
- energia attiva prodotta totale;
- energia reattiva consumata totale e parziale
- energia reattiva prodotta totale;
- tempo di funzionamento;
- fattore di potenza;
- tasso distorsione armoniche THD;
- analisi armonica fino alla 25a armonica
- allarmi programmabili per tutte le funzioni;
- uscita per il comando di apparecchi, segnalazione di
allarmi e per il conteggio degli impulsi
- porta di comunicazione Modbus RS485 integrata
Collegamenti
Morsetti per misure
di corrente
Cavo flessibile
4 mm2
Cavo rigido
6 mm2
Altri morsetti
Cavo flessibile
2,5 mm2
Cavo rigido
4 mm2
Grado di protezione
Fronte
IP 54
Retro
IP 20
Peso
285 g
Display
lcd retroilluminato
tempo di aggiornamento
1 s
Misure
1P+N
3P (carico equilibrato o
squilibrato)
3P+N (carico equilibrato
o squilibrato)
Misura delle tensioni
dirette
fase/fase
80 ÷ 500 V
fase/neutro
50 ÷ 290 V
mediante TV
primaria
max. 1200 V
tempo di aggiornamento
0.2 s
Misura delle correnti
mediante TA
primaria
max. 10 KA (x/1 A) o
50 kA (x/5 A)
secondaria
1 A o 5 A
misura minima
5 mA
consumo degli ingressi
≤ 1 VA
visualizzazzione
0,005 A ÷ 10 kA (x/1 A) o
0,005 A ÷ 50 kA (x/5 A)
sovraccarico permanente
1,2 In
sovraccarico intemittente
20 In / 0,5 s
tempo di aggiornamento
0.2 s
rapporto max TA
x TV
99990
Misura delle potenze totale
0 ÷ 9999 kW / kVAR / kVA
0 ÷ 9999 mW / MVAR
/ MVA
tempo di aggiornamento
0.2 s
Misura della
frequenza
campo di misura
45,0 ÷ 65,0 Hz
tempo di aggiornamento
0.2 s
Alimentazione
ausiliaria
50 / 60 HZ
80 ÷ 265 V ± 10%
continua
100 ÷ 300 V ± 10%
consumo
A.C.
≤ 2,5 VA
D.C.
≤ 3,5 W
Temperatura di funzionamento
(- 5 °C) - (+ 55 °C)
Temperatura di immagazzinamento
(- 25 °C) - (+ 70 °C)
CARATTERISTICHE TECNICHE
CENTRALE DI MISURA PER GUIDA DIN35
F4N200
centrale di misura elettronica multifunzione con
trasmissione dei dati mediante protocollo Modbus RS485
- montaggio su guida DIN35;
- larghezza: 4 moduli DIN;
- display LCD retroilluminato;
- inserzione su rete monofase e trifase con e senza neutro
- misura delle correnti, tensioni, potenza attiva, reattiva
ed apparente;
- valori minimi, massimi per le tensioni
- valori medi e picco dei valori medi per correnti e potenze
- conteggio multitariffa su 4 tariffe;
- energia attiva consumata totale e parziale;
- energia attiva prodotta totale;
- energia reattiva consumata totale e parziale
- energia reattiva prodotta totale;
- tempo di funzionamento;
- fattore di potenza;
- tasso distorsione armoniche THD;
- analisi armonica fino alla 25a armonica
- allarmi programmabili per tutte le funzioni;
- funzione di conteggio impulsi sui due ingressi
- uscita per il comando di apparecchi, segnalazione di
allarmi e per il conteggio degli impulsi
- porta di comunicazione Modbus RS485 integrata
