SISTEMI DI MISURA E SUPERVISIONE
M7TIC/IO
R
IN
24V
ON
TX
RX
IN 4- 20mA
RS485
24V
4-
15 14 13 12 11 10
9
8
7
6
5
4
2
1
3
16
17
IN
19 20 21 22 23 24
-
+
SG 1
2
C
18
1
A
2
A
3
A
M
B
4+
3-
3+
2-
2+
1-
1+
1
2
3
4
C
C
6
5
OUT
F

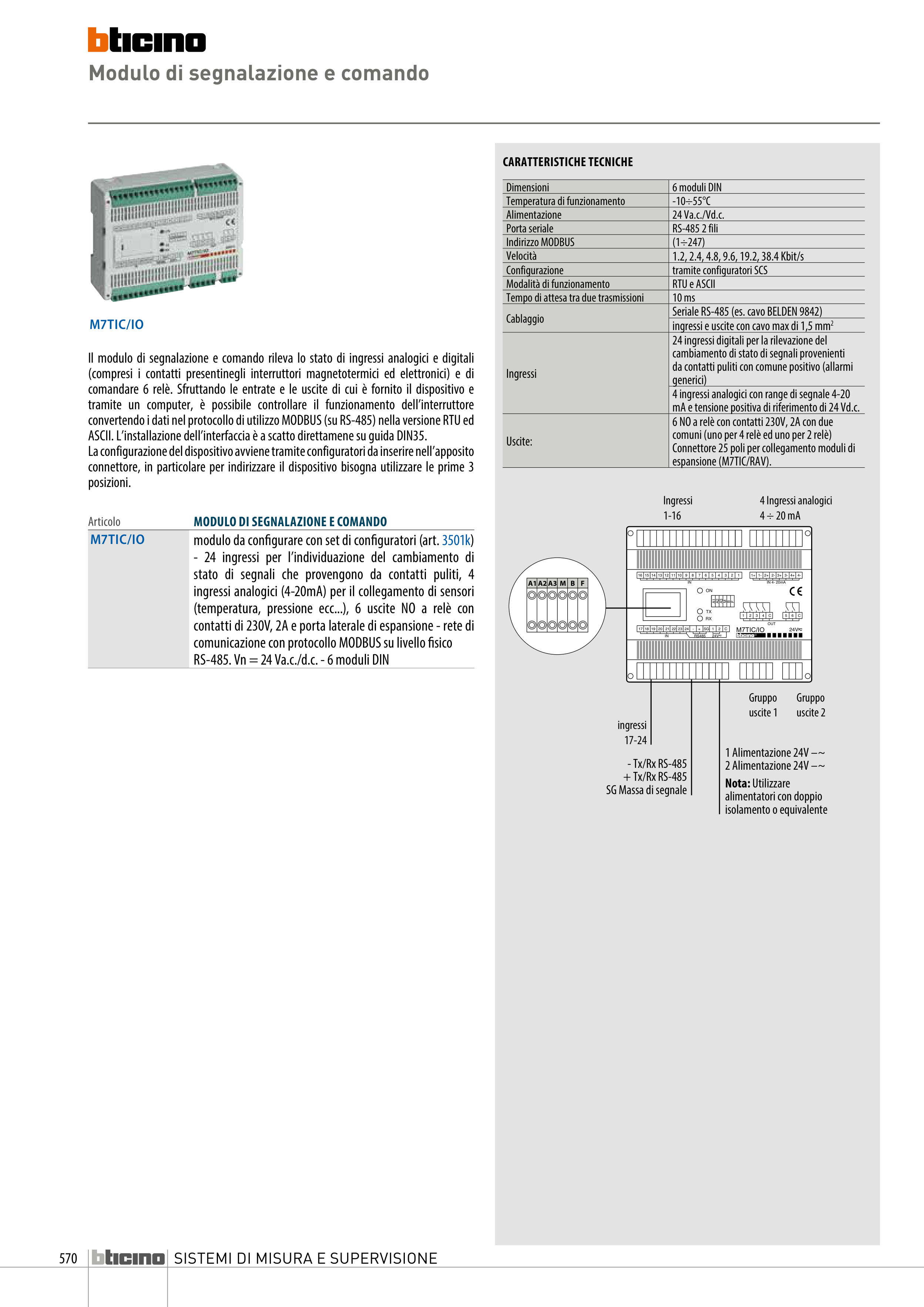

Modulo di segnalazione e comando
M7TIC/IO
Articolo
MODULO DI SEGNALAZIONE E COMANDO
M7TIC/IO
modulo da configurare con set di configuratori (art. 3501k)
- 24 ingressi per l’individuazione del cambiamento di
stato di segnali che provengono da contatti puliti, 4
ingressi analogici (4-20mA) per il collegamento di sensori
(temperatura, pressione ecc...), 6 uscite NO a relè con
contatti di 230V, 2A e porta laterale di espansione - rete di
comunicazione con protocollo MODBUS su livello fisico
RS-485. Vn = 24 Va.c./d.c. - 6 moduli DIN
CARATTERISTICHE TECNICHE
Il modulo di segnalazione e comando rileva lo stato di ingressi analogici e digitali
(compresi i contatti presentinegli interruttori magnetotermici ed elettronici) e di
comandare 6 relè. Sfruttando le entrate e le uscite di cui è fornito il dispositivo e
tramite un computer, è possibile controllare il funzionamento dell’interruttore
convertendo i dati nel protocollo di utilizzo MODBUS (su RS-485) nella versione RTU ed
ASCII. L’installazione dell’interfaccia è a scatto direttamene su guida DIN35.
La configurazione del dispositivo avviene tramite configuratori da inserire nell’apposito
connettore, in particolare per indirizzare il dispositivo bisogna utilizzare le prime 3
posizioni.
- Tx/Rx RS-485
+ Tx/Rx RS-485
SG Massa di segnale
1 Alimentazione 24V –~
2 Alimentazione 24V –~
Nota: Utilizzare
alimentatori con doppio
isolamento o equivalente
ingressi
17-24
Gruppo
uscite 1
Gruppo
uscite 2
Ingressi
1-16
4 Ingressi analogici
4 ÷ 20 mA
24V
RL4
RL5
RL6
RL1
RL2
RL3
ON
TX
RX
1
2
+
SG
--
24V
RS485
1
2
3
4
MEGATIKER
A1A2 A3 M B F
M7TICPROG
Dimensioni
6 moduli DIN
Temperatura di funzionamento
-10÷55°C
Alimentazione
24 Va.c./Vd.c.
Porta seriale
RS-485 2 fili
Indirizzo MODBUS
(1÷247)
Velocità
1.2, 2.4, 4.8, 9.6, 19.2, 38.4 Kbit/s
Configurazione
tramite configuratori SCS
Modalità di funzionamento
RTU e ASCII
Tempo di attesa tra due trasmissioni
10 ms
Cablaggio
Seriale RS-485 (es. cavo BELDEN 9842)
ingressi e uscite con cavo max di 1,5 mm2
Ingressi
24 ingressi digitali per la rilevazione del
cambiamento di stato di segnali provenienti
da contatti puliti con comune positivo (allarmi
generici)
4 ingressi analogici con range di segnale 4-20
mA e tensione positiva di riferimento di 24 Vd.c.
Uscite:
6 NO a relè con contatti 230V, 2A con due
comuni (uno per 4 relè ed uno per 2 relè)
Connettore 25 poli per collegamento moduli di
espansione (M7TIC/RAV).
