569

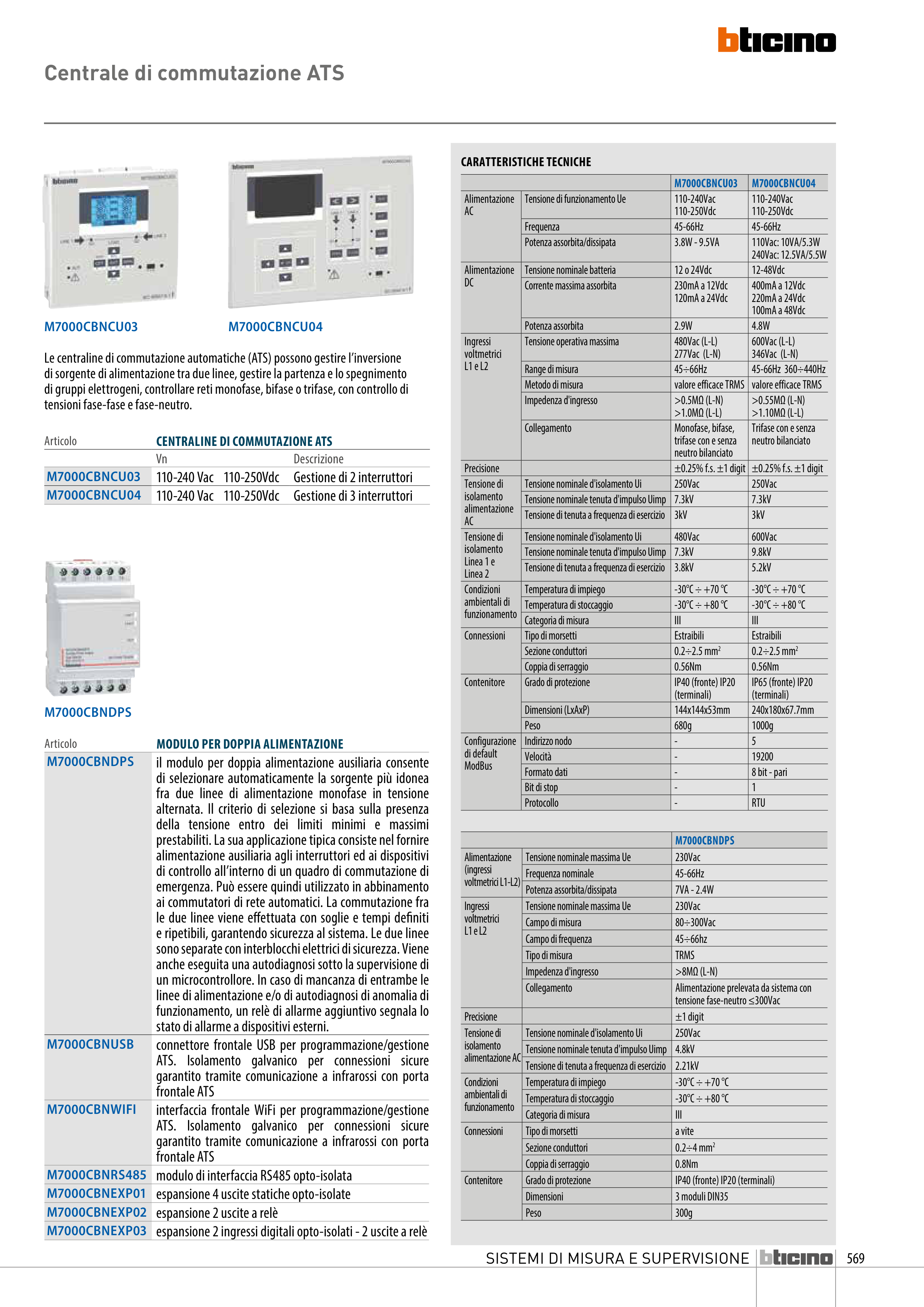

SISTEMI DI MISURA E SUPERVISIONE
Centrale di commutazione ATS
M7000CBNCU03
M7000CBNDPS
M7000CBNCU04
Articolo
CENTRALINE DI COMMUTAZIONE ATS
Vn
Descrizione
M7000CBNCU03
110-240 Vac 110-250Vdc
Gestione di 2 interruttori
M7000CBNCU04
110-240 Vac 110-250Vdc
Gestione di 3 interruttori
Articolo
MODULO PER DOPPIA ALIMENTAZIONE
M7000CBNDPS
il modulo per doppia alimentazione ausiliaria consente
di selezionare automaticamente la sorgente più idonea
fra due linee di alimentazione monofase in tensione
alternata. Il criterio di selezione si basa sulla presenza
della tensione entro dei limiti minimi e massimi
prestabiliti. La sua applicazione tipica consiste nel fornire
alimentazione ausiliaria agli interruttori ed ai dispositivi
di controllo all’interno di un quadro di commutazione di
emergenza. Può essere quindi utilizzato in abbinamento
ai commutatori di rete automatici. La commutazione fra
le due linee viene effettuata con soglie e tempi definiti
e ripetibili, garantendo sicurezza al sistema. Le due linee
sono separate con interblocchi elettrici di sicurezza. Viene
anche eseguita una autodiagnosi sotto la supervisione di
un microcontrollore. In caso di mancanza di entrambe le
linee di alimentazione e/o di autodiagnosi di anomalia di
funzionamento, un relè di allarme aggiuntivo segnala lo
stato di allarme a dispositivi esterni.
M7000CBNUSB
connettore frontale USB per programmazione/gestione
ATS. Isolamento galvanico per connessioni sicure
garantito tramite comunicazione a infrarossi con porta
frontale ATS
M7000CBNWIFI
interfaccia frontale WiFi per programmazione/gestione
ATS. Isolamento galvanico per connessioni sicure
garantito tramite comunicazione a infrarossi con porta
frontale ATS
M7000CBNRS485 modulo di interfaccia RS485 opto-isolata
M7000CBNEXP01 espansione 4 uscite statiche opto-isolate
M7000CBNEXP02 espansione 2 uscite a relè
M7000CBNEXP03 espansione 2 ingressi digitali opto-isolati - 2 uscite a relè
Le centraline di commutazione automatiche (ATS) possono gestire l’inversione
di sorgente di alimentazione tra due linee, gestire la partenza e lo spegnimento
di gruppi elettrogeni, controllare reti monofase, bifase o trifase, con controllo di
tensioni fase-fase e fase-neutro.
M7000CBNCU03
M7000CBNCU04
Alimentazione
AC
Tensione di funzionamento Ue
110-240Vac
110-250Vdc
110-240Vac
110-250Vdc
Frequenza
45-66Hz
45-66Hz
Potenza assorbita/dissipata
3.8W - 9.5VA
110Vac: 10VA/5.3W
240Vac: 12.5VA/5.5W
Alimentazione
DC
Tensione nominale batteria
12 o 24Vdc
12-48Vdc
Corrente massima assorbita
230mA a 12Vdc
120mA a 24Vdc
400mA a 12Vdc
220mA a 24Vdc
100mA a 48Vdc
Potenza assorbita
2.9W
4.8W
Ingressi
voltmetrici
L1 e L2
Tensione operativa massima
480Vac (L-L)
277Vac (L-N)
600Vac (L-L)
346Vac (L-N)
Range di misura
45÷66Hz
45-66Hz 360÷440Hz
Metodo di misura
valore efficace TRMS valore efficace TRMS
Impedenza d'ingresso
>0.5MΩ (L-N)
>1.0MΩ (L-L)
>0.55MΩ (L-N)
>1.10MΩ (L-L)
Collegamento
Monofase, bifase,
trifase con e senza
neutro bilanciato
Trifase con e senza
neutro bilanciato
Precisione
±0.25% f.s. ±1 digit ±0.25% f.s. ±1 digit
Tensione di
isolamento
alimentazione
AC
Tensione nominale d'isolamento Ui
250Vac
250Vac
Tensione nominale tenuta d'impulso Uimp 7.3kV
7.3kV
Tensione di tenuta a frequenza di esercizio 3kV
3kV
Tensione di
isolamento
Linea 1 e
Linea 2
Tensione nominale d'isolamento Ui
480Vac
600Vac
Tensione nominale tenuta d'impulso Uimp 7.3kV
9.8kV
Tensione di tenuta a frequenza di esercizio 3.8kV
5.2kV
Condizioni
ambientali di
funzionamento
Temperatura di impiego
-30°C ÷ +70 °C
-30°C ÷ +70 °C
Temperatura di stoccaggio
-30°C ÷ +80 °C
-30°C ÷ +80 °C
Categoria di misura
III
III
Connessioni
Tipo di morsetti
Estraibili
Estraibili
Sezione conduttori
0.2÷2.5 mm2
0.2÷2.5 mm2
Coppia di serraggio
0.56Nm
0.56Nm
Contenitore
Grado di protezione
IP40 (fronte) IP20
(terminali)
IP65 (fronte) IP20
(terminali)
Dimensioni (LxAxP)
144x144x53mm
240x180x67.7mm
Peso
680g
1000g
Configurazione
di default
ModBus
Indirizzo nodo
-
5
Velocità
-
19200
Formato dati
-
8 bit - pari
Bit di stop
-
1
Protocollo
-
RTU
M7000CBNDPS
Alimentazione
(ingressi
voltmetrici L1-L2)
Tensione nominale massima Ue
230Vac
Frequenza nominale
45-66Hz
Potenza assorbita/dissipata
7VA - 2.4W
Ingressi
voltmetrici
L1 e L2
Tensione nominale massima Ue
230Vac
Campo di misura
80÷300Vac
Campo di frequenza
45÷66hz
Tipo di misura
TRMS
Impedenza d'ingresso
>8MΩ (L-N)
Collegamento
Alimentazione prelevata da sistema con
tensione fase-neutro ≤300Vac
Precisione
±1 digit
Tensione di
isolamento
alimentazione AC
Tensione nominale d'isolamento Ui
250Vac
Tensione nominale tenuta d'impulso Uimp 4.8kV
Tensione di tenuta a frequenza di esercizio 2.21kV
Condizioni
ambientali di
funzionamento
Temperatura di impiego
-30°C ÷ +70 °C
Temperatura di stoccaggio
-30°C ÷ +80 °C
Categoria di misura
III
Connessioni
Tipo di morsetti
a vite
Sezione conduttori
0.2÷4 mm2
Coppia di serraggio
0.8Nm
Contenitore
Grado di protezione
IP40 (fronte) IP20 (terminali)
Dimensioni
3 moduli DIN35
Peso
300g
CARATTERISTICHE TECNICHE
